Netzwerkverbindungs-Anzeige (Microscanner Pro) - Fluke Networks MicroScanner Benutzerhandbuch

MICROSCANNER
Das ältere Modell 100TX für die Netzwerkaus-
rüstung erzeugt keine Verbindungsimpulse. Der
MICROSCANNER zeigt daher HUB, die Kabellän-
ge und das Wort SIGNAL an.
Netzwerkverbindungs-Anzeige
(MICROSCANNER PRO)
Mit der Netzwerkverbindungs-Anzeige können Sie
aktive 10/100-Netzwerkhubs suchen und
erkennen sowie überprüfen, an welchen Hub der
MICROSCANNER+ angeschlossen ist. Die
Statusanzeige des Hubs blinkt auf, um die Suche
nach einem Einzelkanal im Kabelschrank zu
erleichtern.
1. Schließen Sie das zu prüfende Kabel an der
Hauptbuchse (MAIN) an (am Gerät direkt
oberhalb der modularen 8er-Buchse zu
erkennen).

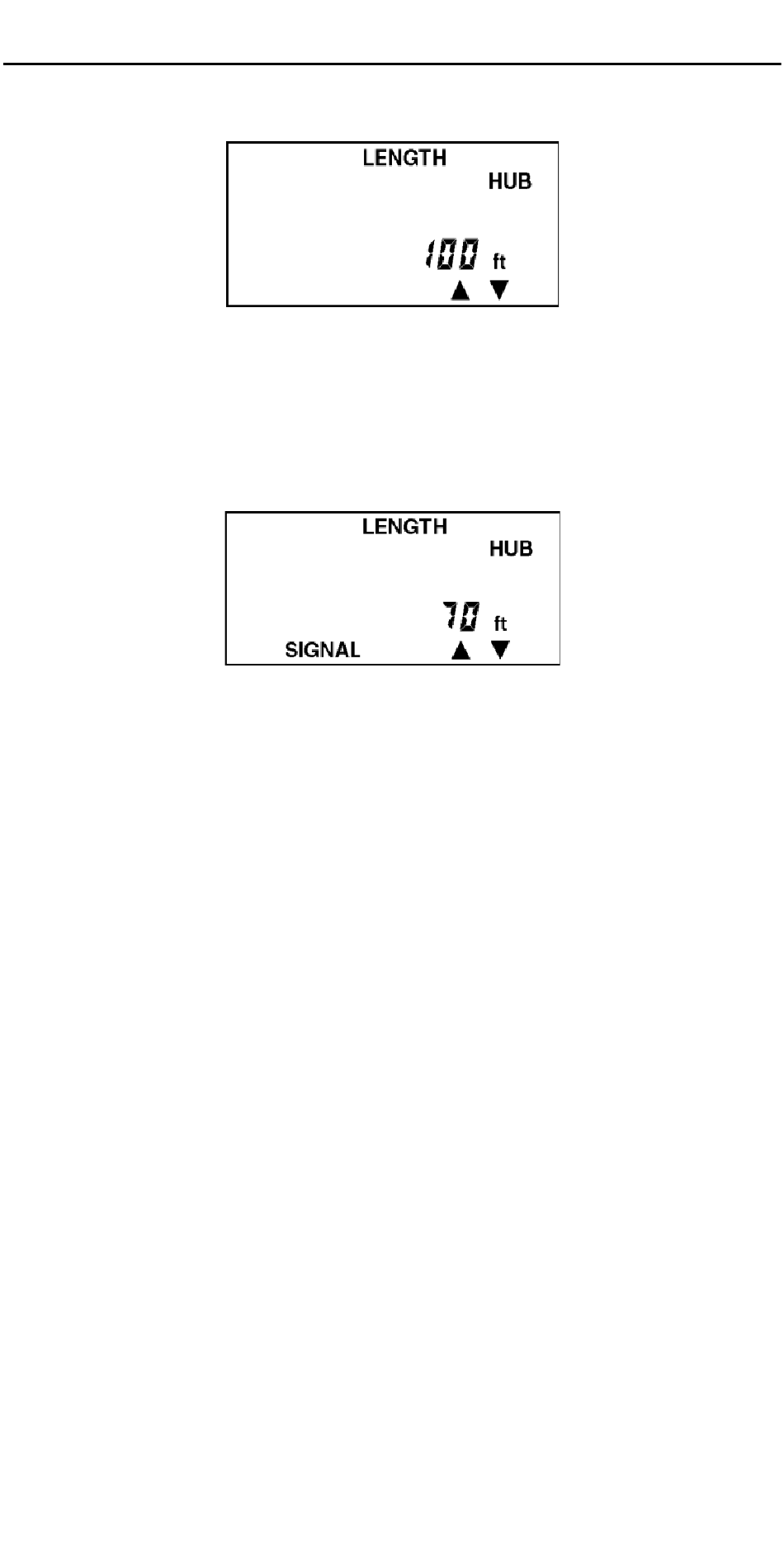

2. Zum Einblenden des Bildschirms LENGTH
(Länge) halten Sie die Taste MODE
gedrückt, bis das Wort LENGTH auf dem
Länge zum Hub
DEUTSCH - 14
