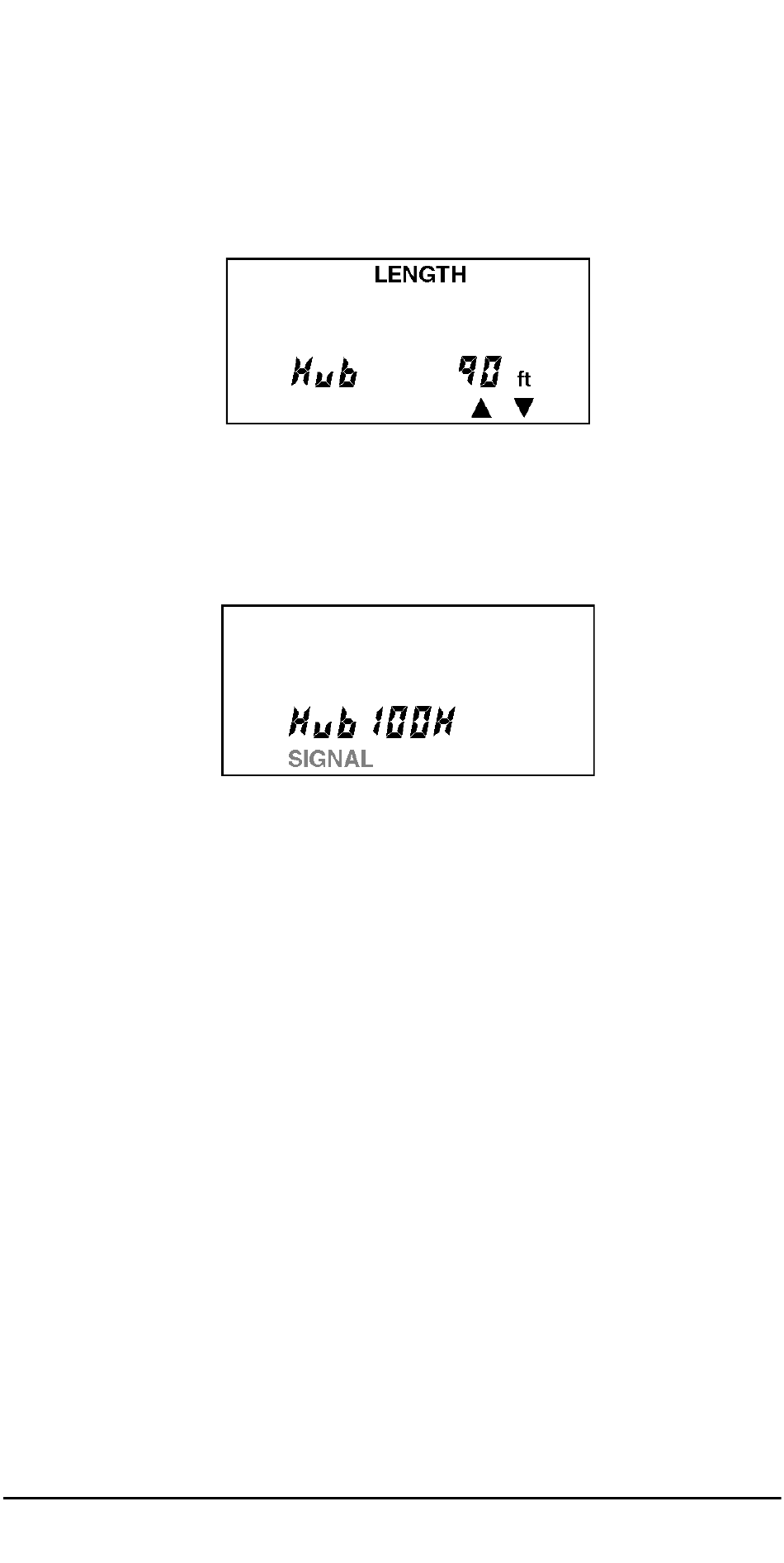

tecla MODE até que a palavra LENGTH seja
exibida na tela. O MICROSCANNER exibe
a palavra Hub seguida pelo comprimento até
o hub.
3. Quando o MICROSCANNER exibir Hub e o
comprimento do cabo, pressione a tecla
MODE para ativar a luz piscante de Hub.
A palavra SIGNAL (SINAL) pisca uma vez a cada
dois segundos logo acima da palavra Hub. Vá à
caixa de fiação para ver uma luz piscando uma
vez a cada dois segundos na porta à qual o cabo
está conectado.
O MICROSCANNER detecta o tipo de hub a que
está conectado: 10, 100, ou 10/100 serão
exibidos alternadamente logo após a palavra
Hub. O número é seguido pelas letras F e/ou H
como indicação dos recursos full duplex ou half
duplex do hub. As descrições são as seguintes:
10 H
10 HF - 10BASE-T full duplex
100 H
100 HF - 100BASE-T full duplex
100 HF4 - 100BASE-T full duplex, 100BASE-T4
MICROSCANNER
- 10BASE-T
- 100BASE-TX
PORTUGUÊS - 15
