MICROSCANNER

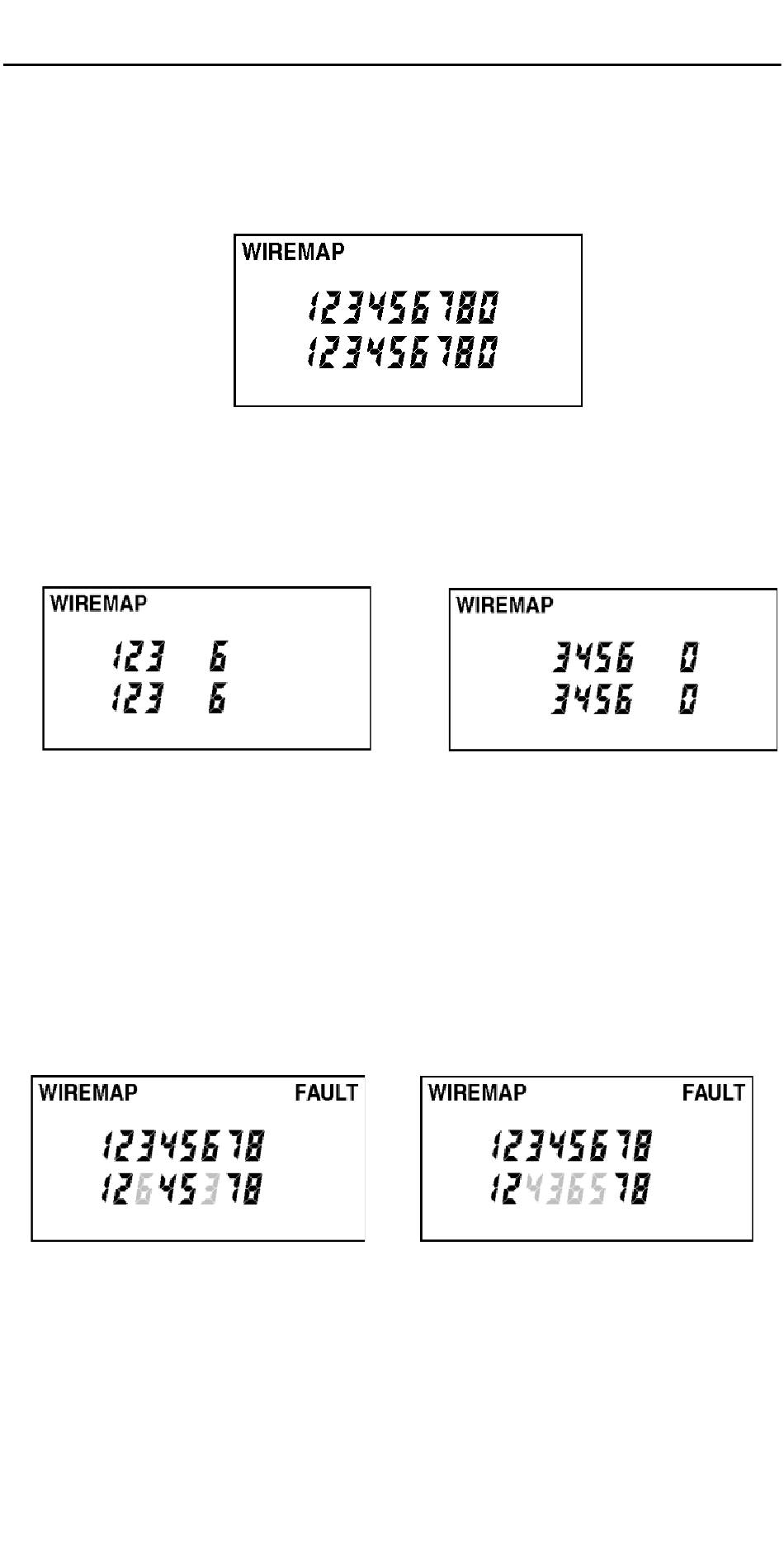

Pinagem completa com a blindagem intacta
mostrada como um ZERO '0' na direita
(4 pares, 8 fios )
Cabo 10BaseT
sem blindagem
(2 pares, 4 fios)
Abaixo estão exemplos de falhas de fiação. O
indicador FAULT (FALHA ) será exibido e os
indicadores numéricos de fios piscarão.
Invertidos:
Par 3 - 6
PORTUGUÊS - 10
Token Ring
blindado
(2 pares, 4 fios)
Cruzados:
Pares 4 - 5, 3 - 6
