F3SP-U4P-TGR

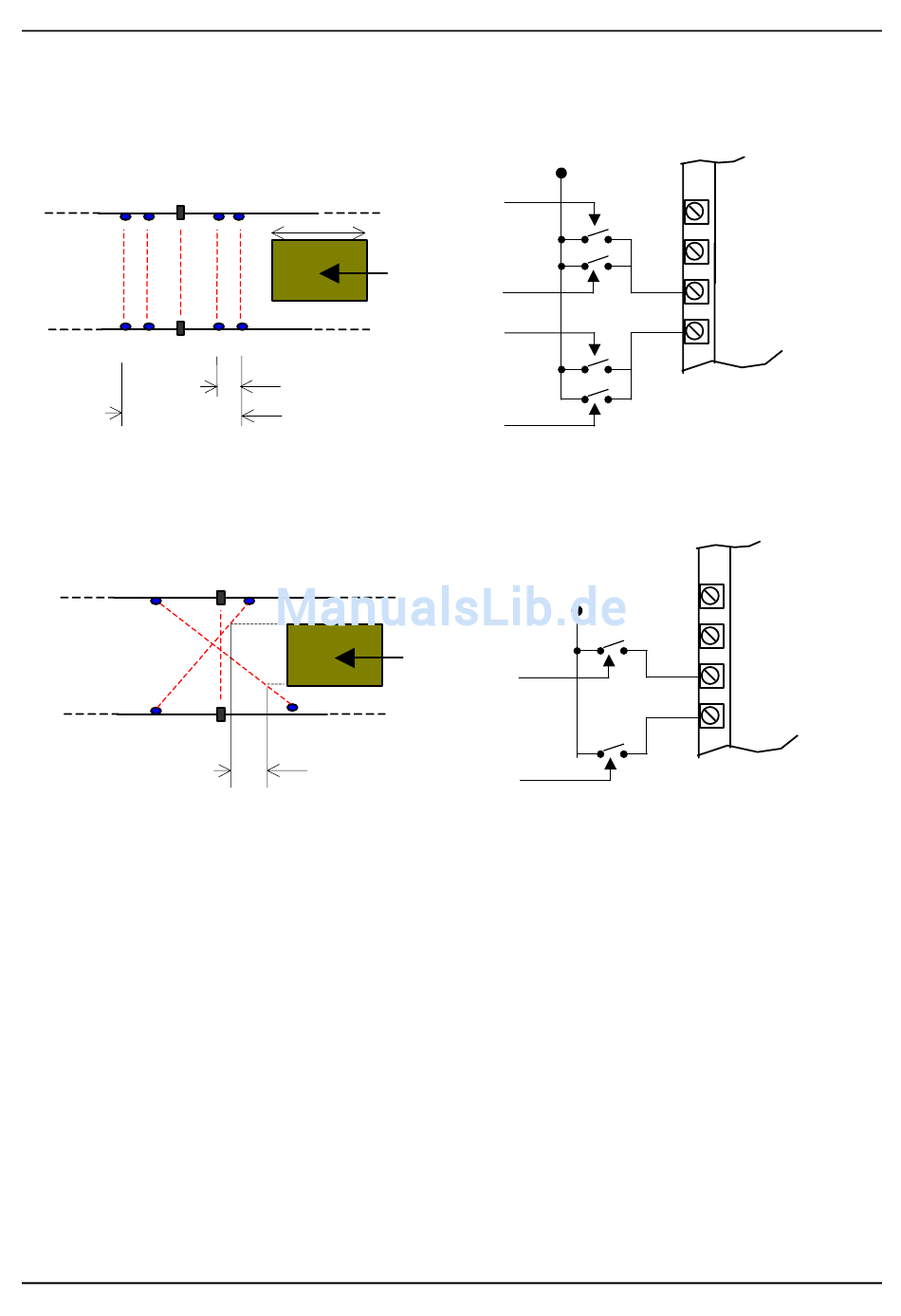

Anwendung mit vier Muting-Sensoren:
B2
A2
S
Anwendung mit zwei Muting-Sensoren:
B
S
D:
Maximalabstand zwischen dem ersten und dem letzten Muting-
Sensor bzw. der vom Objekt von der Aktivierung des ersten bis zu
Deaktivierung des letzen Muting-Sensors durchlaufene Weg. Um
den Muting-Zustand des Controllers für die Dauer der Passage des
Objekts aufrecht zu erhalten, muss die Bedingung D < L (Länge des
Objekts) erfüllt sein.
d
: Maximalabstand zwischen den beiden ersten Muting-Sensoren bzw.
1
der vom Objekt von der Aktivierung des ersten bis zu Aktivierung
des zweiten Muting-Sensors durchlaufene Weg. Um die Muting-
Bedingung zu erfüllen, gilt für diesen Maximalabstand in Abhängig-
keit von der Geschwindigkeit des passierenden Objekts:
Der Abstand muss so gewählt werden, dass die Aktivierung der
beiden Muting-Sensoren und damit der Muting-Funktion durch die
versehentliche Passage einer Person nicht möglich ist.
L
v
B1
A1
d1
D
Anschluss der Muting-Sensoren:
A
d1 = D
d
1
Anschluss der Muting-Sensoren:
Kontakt von A1
Kontakt von A2
Kontakt von B1
Kontakt von B2
Kontakt von A
Kontakt von B
[cm] = v [m/s] x 3 [s] x 100
Bedienerhandbuch
24 V
DC
Öff.
11 MUTE C
10 MUTE D
Öff.
9 MUTE A
8 MUTE B
Klemmen des
F3SP-U4P-TGR
24 V
Öff.
DC
Öff.
Klemmen des
F3SP-U4P-TGR
11 MUTE C
10 MUTE D
9 MUTE A
8 MUTE B
20
