Lindemann musicbook source Bedienungsanleitung Seite 7

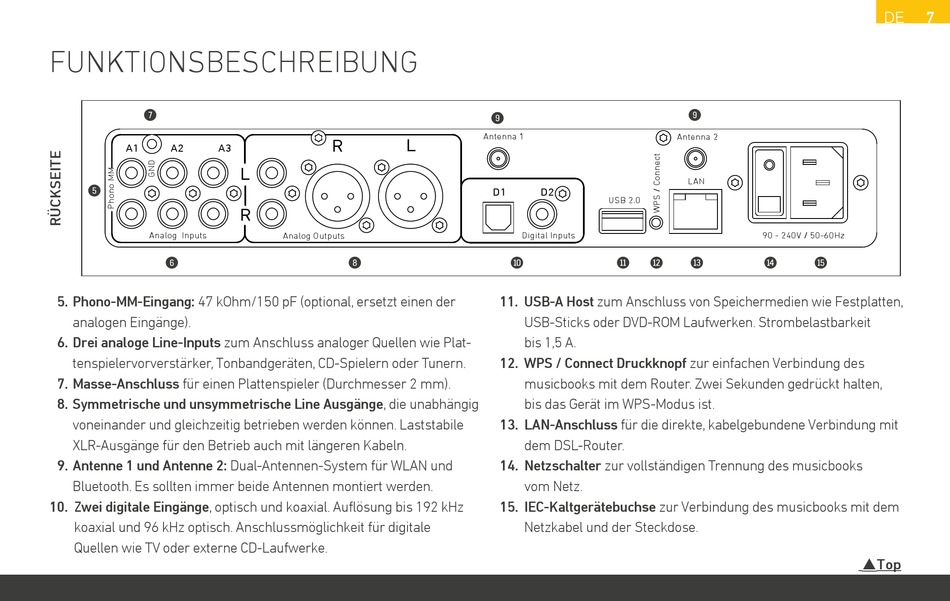

FUNKTIONSBESCHREIBUNG
7
A1 A2 A3
5
Analog Inputs
6
5. Phono-MM-Eingang: 47 kOhm/150 pF (optional, ersetzt einen der
analogen Eingänge).
6. Drei analoge Line-Inputs zum Anschluss analoger Quellen wie Plat-
tenspielervorverstärker, Tonbandgeräten, CD-Spielern oder Tunern.
7. Masse-Anschluss für einen Plattenspieler (Durchmesser 2 mm).
8. Symmetrische und unsymmetrische Line Ausgänge, die unabhängig
voneinander und gleichzeitig betrieben werden können. Laststabile
XLR-Ausgänge für den Betrieb auch mit längeren Kabeln.
9. Antenne 1 und Antenne 2: Dual-Antennen-System für WLAN und
Bluetooth. Es sollten immer beide Antennen montiert werden.
10. Zwei digitale Eingänge, optisch und koaxial. Auflösung bis 192 kHz
koaxial und 96 kHz optisch. Anschlussmöglichkeit für digitale
Quellen wie TV oder externe CD-Laufwerke.
R L
L
R
Analog Outputs
8
9
Antenna 1
D1 D2
USB 2.0
Digital Inputs
q w e
11. USB-A Host zum Anschluss von Speichermedien wie Festplatten,
USB-Sticks oder DVD-ROM Laufwerken. Strombelastbarkeit
bis 1,5 A.
12. WPS / Connect Druckknopf zur einfachen Verbindung des
musicbooks mit dem Router. Zwei Sekunden gedrückt halten,
bis das Gerät im WPS-Modus ist.
13. LAN-Anschluss für die direkte, kabelgebundene Verbindung mit
dem DSL-Router.
14. Netzschalter zur vollständigen Trennung des musicbooks
vom Netz.
15. IEC-Kaltgerätebuchse zur Verbindung des musicbooks mit dem
Netzkabel und der Steckdose.
9
Antenna 2
LAN
90 - 240V / 50-60Hz
r t y
DE 7
