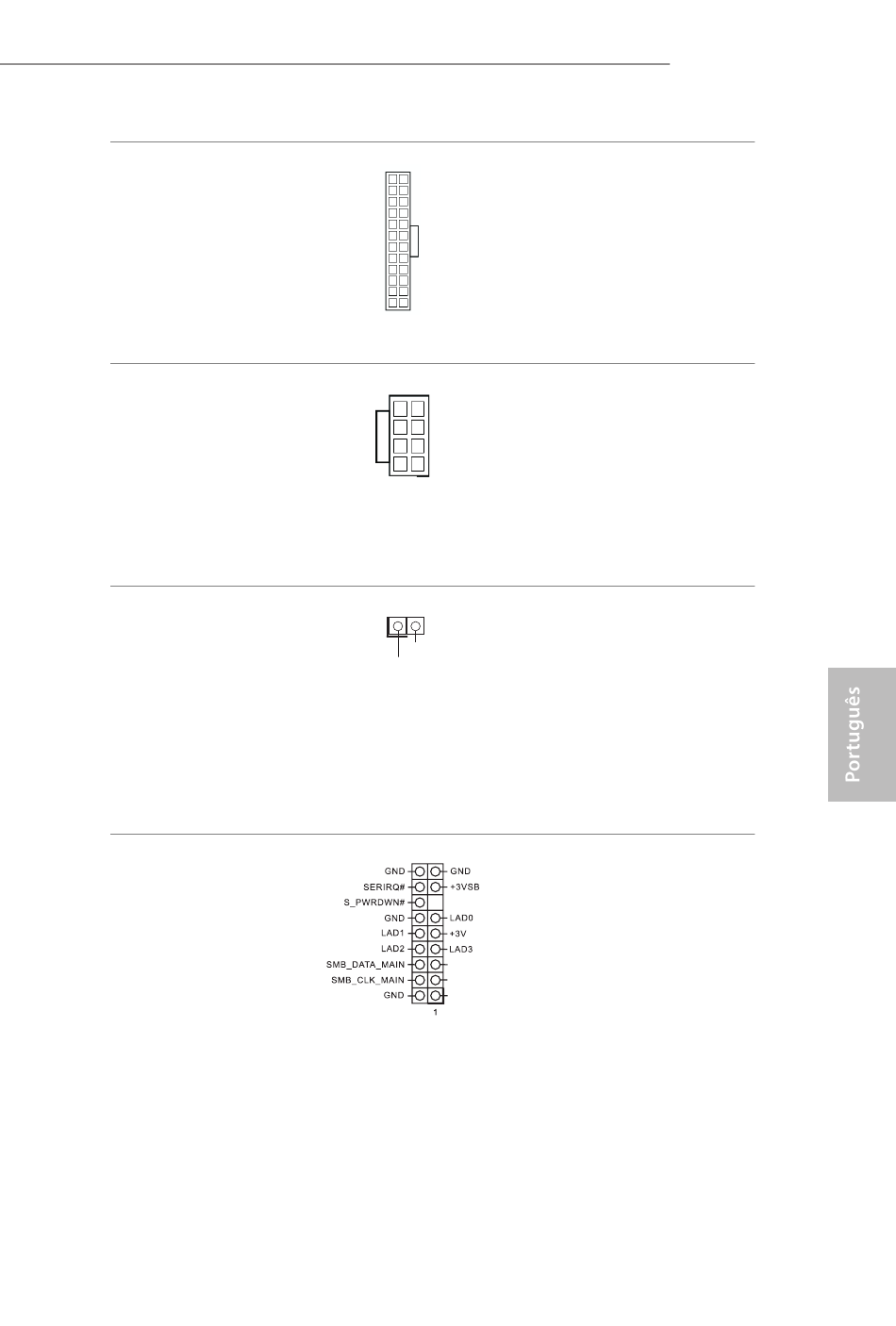

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 4)
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 2)
Suporte de intrusão do
chassi
(CI1 de 2 pinos)
(ver p.1, N.º 8)
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 7)
Esta placa-mãe inclui um
12 24
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 13
1 e Pino 13.
Esta placa-mãe inclui um
5 1
conector de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte
4
8
de alimentação ATX de 4
pinos, introduza-a no Pino
1 e Pino 5.
Esta placa-mãe suporta
1
a função de detecção de
GND
Signal
ABERTURA da CAIXA
que detecta se a tampa do
chassi foi removida. Esta
função requer um chassi
com design de detecção de
intrusão.
Este conector suporta
um sistema com Módulo
de Plataforma Coniável
(TPM), que pode
PCIRST#
armazenar com segurança
FRAME
chaves, certiicados
PCICLK
digitais, senhas e dados.
Um sistema TPM
também ajuda a melhorar
a segurança de rede, a
proteger identidades
digitais e a garantir a
integridade da plataforma.
Z97E-ITX/ac
89
