PBweb-TU1-18-10-10

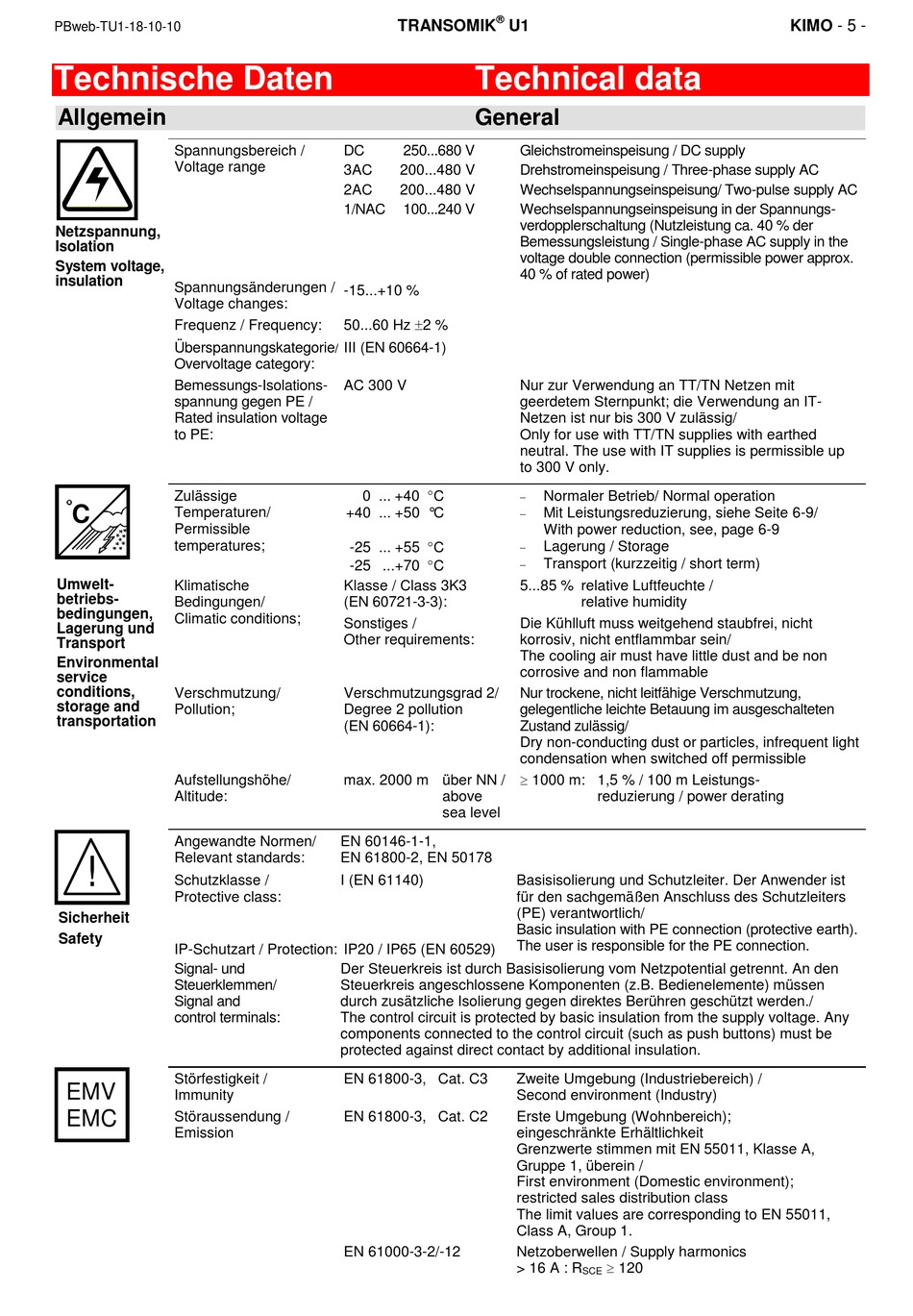

Technische Daten
Allgemein
Spannungsbereich /
Voltage range
Netzspannung,
Isolation
System voltage,
insulation
Spannungsänderungen /
Voltage changes:
Frequenz / Frequency:
Überspannungskategorie/
Overvoltage category:
Bemessungs-Isolations-
spannung gegen PE /
Rated insulation voltage
to PE:
Zulässige
C
Temperaturen/
Permissible
temperatures;
Umwelt-
Klimatische
betriebs-
Bedingungen/
bedingungen,
Climatic conditions;
Lagerung und
Transport
Environmental
service
conditions,
Verschmutzung/
storage and
Pollution;
transportation
Aufstellungshöhe/
Altitude:
Angewandte Normen/
Relevant standards:
!
Schutzklasse /
Protective class:
Sicherheit
Safety
IP-Schutzart / Protection:
Signal- und
Steuerklemmen/
Signal and
control terminals:
Störfestigkeit /
EMV
Immunity
EMC
Störaussendung /
Emission
®
TRANSOMIK
U1
Technical data
General
DC
250...680 V
3AC
200...480 V
2AC
200...480 V
1/NAC
100...240 V
-15...+10 %
50...60 Hz 2 %
III (EN 60664-1)
AC 300 V
0 ... +40 C
+40 ... +50 °C
-25 ... +55 C
-25 ...+70 C
Klasse / Class 3K3
(EN 60721-3-3):
Sonstiges /
Other requirements:
Verschmutzungsgrad 2/
Degree 2 pollution
(EN 60664-1):
max. 2000 m über NN /
above
sea level
EN 60146-1-1,
EN 61800-2, EN 50178
I (EN 61140)
IP20 / IP65 (EN 60529)
Der Steuerkreis ist durch Basisisolierung vom Netzpotential getrennt. An den
Steuerkreis angeschlossene Komponenten (z.B. Bedienelemente) müssen
durch zusätzliche Isolierung gegen direktes Berühren geschützt werden./
The control circuit is protected by basic insulation from the supply voltage. Any
components connected to the control circuit (such as push buttons) must be
protected against direct contact by additional insulation.
EN 61800-3, Cat. C3
EN 61800-3, Cat. C2
EN 61000-3-2/-12
Gleichstromeinspeisung / DC supply
Drehstromeinspeisung / Three-phase supply AC
Wechselspannungseinspeisung/ Two-pulse supply AC
Wechselspannungseinspeisung in der Spannungs-
verdopplerschaltung (Nutzleistung ca. 40 % der
Bemessungsleistung / Single-phase AC supply in the
voltage double connection (permissible power approx.
40 % of rated power)
Nur zur Verwendung an TT/TN Netzen mit
geerdetem Sternpunkt; die Verwendung an IT-
Netzen ist nur bis 300 V zulässig/
Only for use with TT/TN supplies with earthed
neutral. The use with IT supplies is permissible up
to 300 V only.
Normaler Betrieb/ Normal operation
Mit Leistungsreduzierung, siehe Seite 6-9/
With power reduction, see, page 6-9
Lagerung / Storage
Transport (kurzzeitig / short term)
5...85 % relative Luftfeuchte /
relative humidity
Die Kühlluft muss weitgehend staubfrei, nicht
korrosiv, nicht entflammbar sein/
The cooling air must have little dust and be non
corrosive and non flammable
Nur trockene, nicht leitfähige Verschmutzung,
gelegentliche leichte Betauung im ausgeschalteten
Zustand zulässig/
Dry non-conducting dust or particles, infrequent light
condensation when switched off permissible
1000 m: 1,5 % / 100 m Leistungs-
reduzierung / power derating
Basisisolierung und Schutzleiter. Der Anwender ist
für den sachgemäßen Anschluss des Schutzleiters
(PE) verantwortlich/
Basic insulation with PE connection (protective earth).
The user is responsible for the PE connection.
Zweite Umgebung (Industriebereich) /
Second environment (Industry)
Erste Umgebung (Wohnbereich);
eingeschränkte Erhältlichkeit
Grenzwerte stimmen mit EN 55011, Klasse A,
Gruppe 1, überein /
First environment (Domestic environment);
restricted sales distribution class
The limit values are corresponding to EN 55011,
Class A, Group 1.
Netzoberwellen / Supply harmonics
120
> 16 A : R
SCE
KIMO - 5 -
