VisuNet GXP
Mechanische Installation
Benötigte Komponenten
• VisuNet GXP vorbereitet für Schalttafeleinbau (Option S1)
• Wandmontageset (WALL-BRACKET-XX00-3-304-N0), bestehend aus 2 L-förmigen Mon-
tagewinkeln (1 links, 1 rechts), 1 rechteckigem Versteifungsrahmen, 14x Innensechskant-
schrauben M5 x 25 (Drehmoment 1,8 Nm) und 14x Sicherungsmuttern M5 (Drehmoment
4 Nm)
Erforderliche Installationswerkzeuge
• 8-mm-Steckschlüssel zur Montage der Muttern
• 4-mm-Sechskantschlüssel für die Montagewinkel
• Loctite® Threadlocker Blue 243®
Alle Werkzeuge müssen drehmomentgeregelt sein, wenn ein Anzugsdrehmoment vorge-
schrieben ist.
Bei Auswahl der Option für Schalttafeleinbau (S1) erhalten Sie ein vormontiertes Paket, beste-
hend aus einer DPU, einer TCU/PCU und einer PSU.
Das Set für den Schalttafeleinbau kann separat bestellt werden. Einzelheiten zur Bestellung
siehe Kapitel 4.1.
Hinweis!
Es gibt zwei verschiedene Montagewinkel – sie sind nicht identisch.
Schalttafeleinbau des GXP
1.

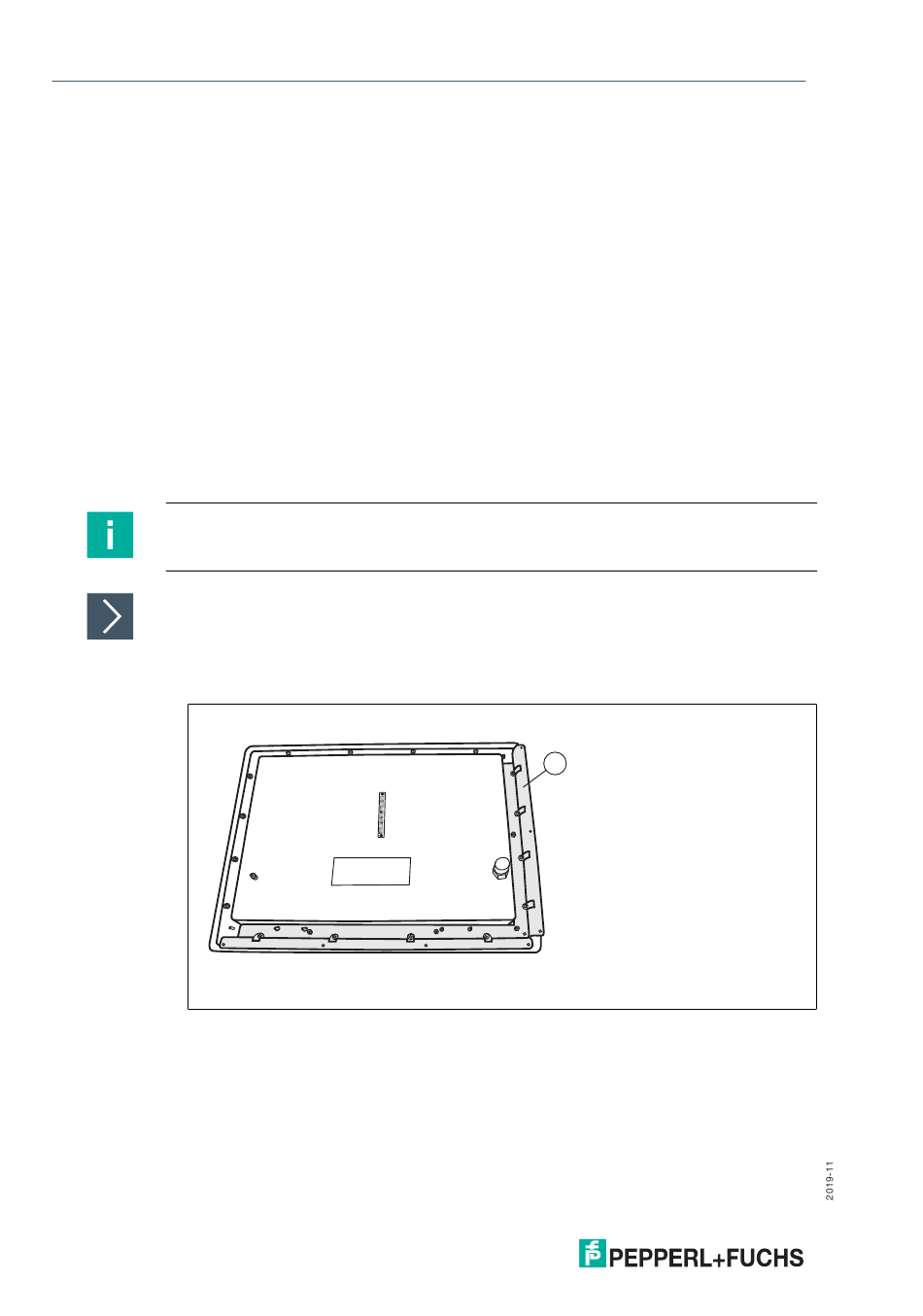

Montieren Sie den ersten L-förmigen Winkel an der Rückseite der Anzeigeeinheit. Verwenden
Sie den Winkel mit den vier zusätzlichen Bohrungen an der Unterseite.
1 L-förmiger Winkel mit zusätzlichen Bohrungen an der Unterseite
