VisuNet GXP
Mechanische Installation
3.3.10 Kabelinstallation für Handlesegeräte PSCAN-D-*
Das Kabel DATL-PSCAN-D-XX00-N0 dient zum Anschließen des Barcode-Handheld PSCAN-
D an den VisuNet GXP RM/PC. Das Kabel ist mit dem VisuNet GXP-Gehäuse AG-XX00 kom-
patibel.
Benötigte Komponenten
• Kabel DATL-PSCAN-D-XX00-N0
Erforderliche Installationswerkzeuge
• Schlitzschraubendreher
• 19-mm-Steckschlüssel für Sicherungsmutter und Steckverbinder
• Kabelbinder
Alle Werkzeuge müssen drehmomentgeregelt sein, wenn ein Anzugsdrehmoment vorge-
schrieben ist.
Anschließen des DATL-PSCAN-D-XX00-N0
1.
Öffnen Sie das Gehäuse. Siehe Kapitel 3.3.3
2.

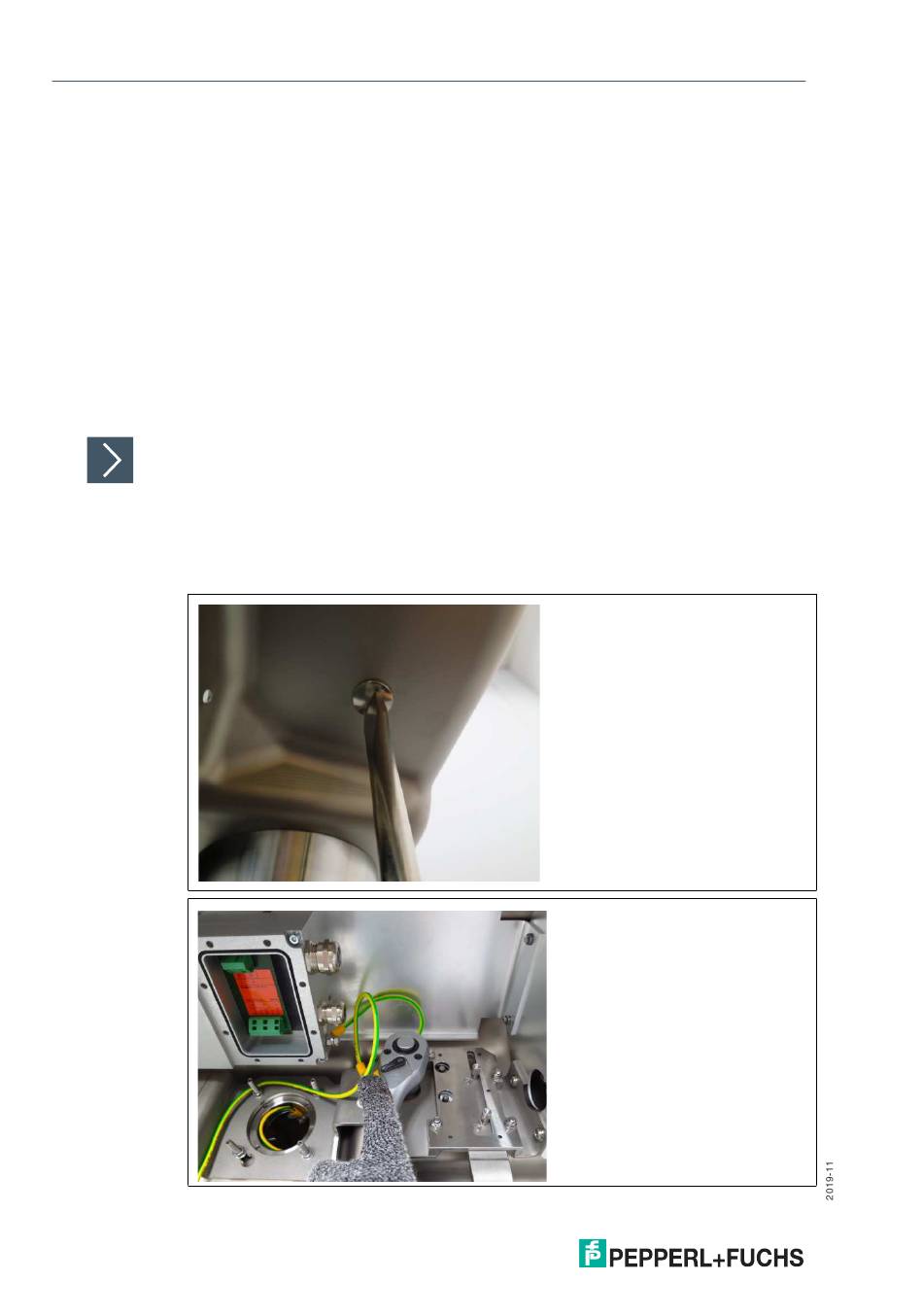

Entfernen Sie den Stecker unten rechts am Gehäuse, indem Sie dessen Schraubverbindung
von unten mit einem Schraubendreher fixieren, während Sie die Schraubverbindung von oben
mit einem Schraubenschlüssel lösen.
