VisuNet GXP
Mechanische Installation
3.

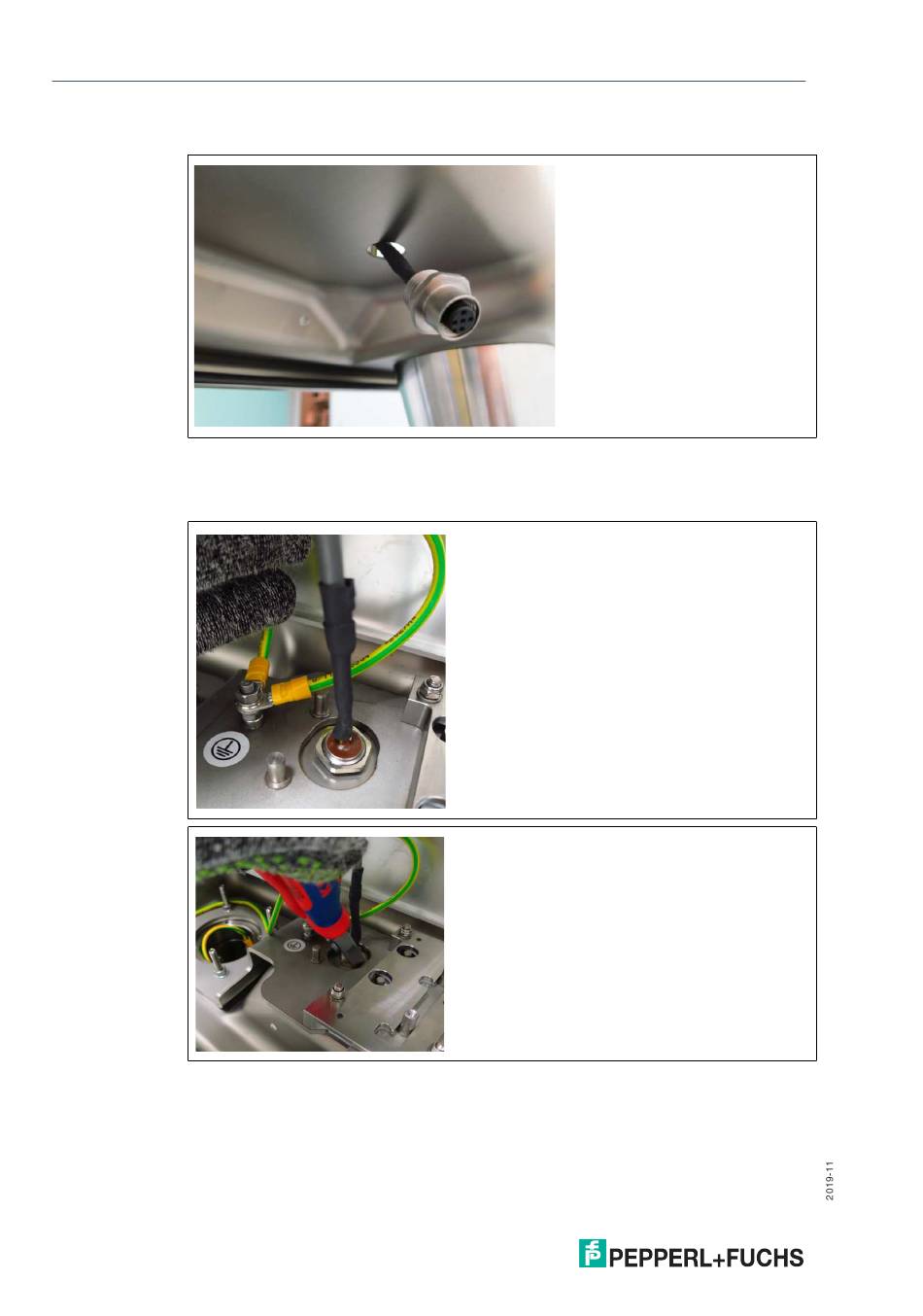

Führen Sie das offene Kabelende durch die Öffnung.
4.
Fädeln Sie die Sicherungsmutter M16 über das Ende des Kabels.
5.
Ziehen Sie die Buchse in das Gehäuse ein, und befestigen Sie sie mit der Sicherungsmutter
M16. Ziehen Sie die Mutter mit einem Drehmoment von 5 Nm an.
6.
Schützen Sie das Kabel vor mechanischen Beschädigungen, indem Sie es mit einem
Kabelbinder fixieren.
7.
Führen Sie das Kabel durch die Kabelverschraubung an der TCU/PCU. Verdrahten Sie die
Aderenden gemäß der nachfolgenden Tabellen.
