VisuNet GXP
Mechanische Installation

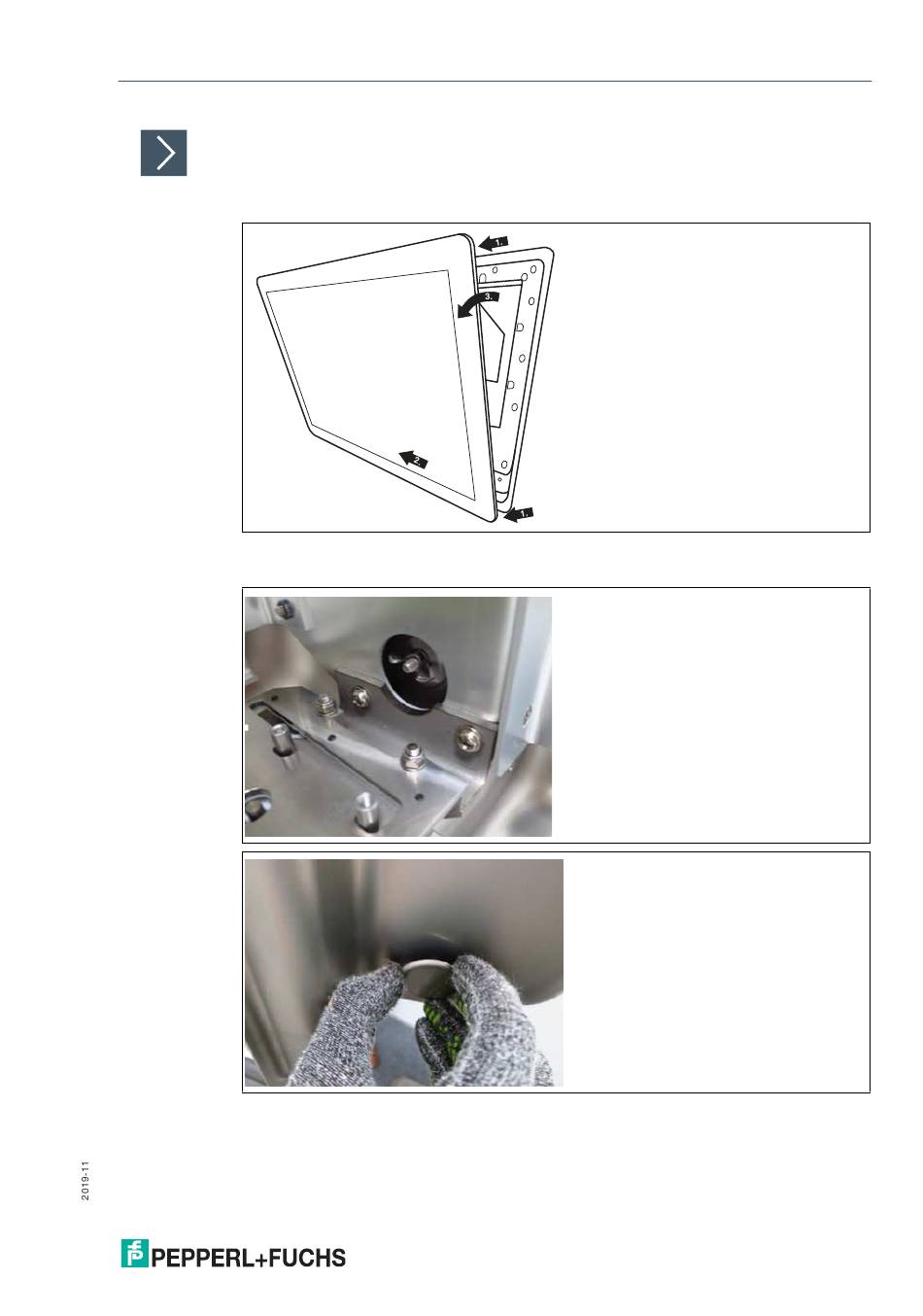

Montage des HOLDER-BRACKET-XX00-IDMx61-B-N an das Gehäuse AG-XX00
1.
Öffnen Sie das Gehäuse. Siehe Kapitel 3.3.3
2.
Entfernen Sie die Abdeckplatte an der rechten äußeren Seite des Gehäuses AG-XX00, indem
Sie die Flügelschraube im Gehäuse lösen.
3.
Befestigen Sie den Adapter (im Lieferumfang der Halterung enthalten) mit den mitgelieferten
Schrauben an der Halterung.
4.
Schieben Sie die erste Schraube (mit Sicherungsscheibe und Dichtscheibe) von der rechten
Innenseite des Gehäuses AG-XX00 aus mit einem Innensechskantschlüssel durch eine der
Bohrungen in der Halterung.
