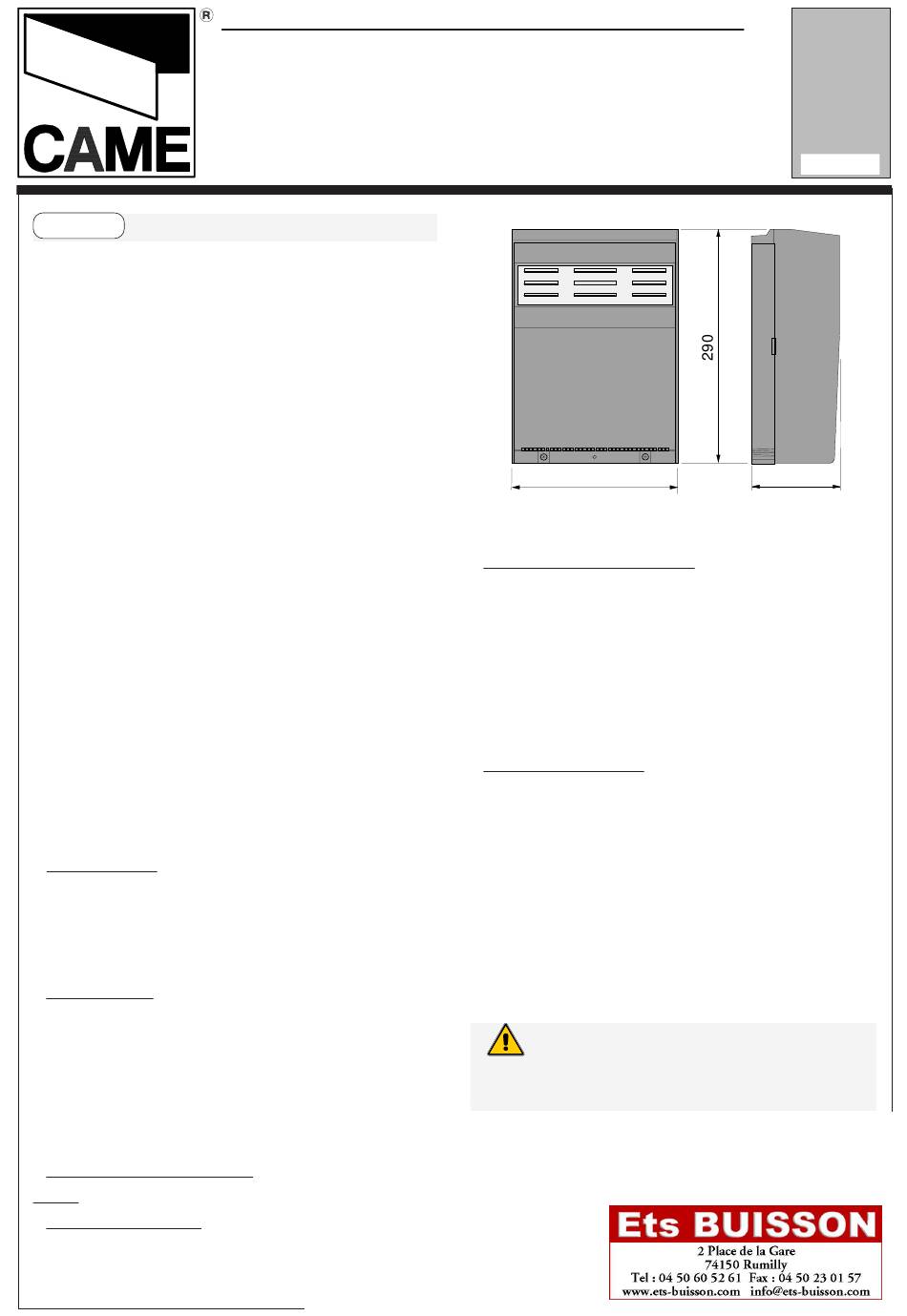

ITALIANO
CARATTERISTICHE GENERALI
Descrizione quadro
Il quadro elettrico ZL15 è adatto al
comando di due automazioni per cancelli
a battente della serie WINNY a 24V.
Alimentato a 230V con potenza max. fino
a 100W, frequenza 50÷60Hz.
Progettato e costruito interamente dalla
CAME S.p.A., risponde alle vigenti
norme UNI 8612. Contenitore in ABS
con grado di protezione IP54, dotato di
presa per il riciclo d'aria e completo di
trasformatore.
Il circuito va alimentato sui morsetti L1-
L2 e protetto in ingresso con fusibile da
1A, mentre i dispositivi di comando a
bassa tensione sono protetti con fusibile
da 3.15A.
La potenza complessiva degli accessori
(24V) non deve superare i 40W.
Sicurezza
Le fotocellule possono essere collegate
e predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante
la fase di chiusura della porta, provoca-
no l'inversione di marcia fino alla com-
pleta apertura;
- Stop totale (1-2), arresto del cancello
con l'esclusione del ciclo di chiusura
automatica; per riprendere il movimento
bisogna agire sulla pulsantiera o sul
radiocomando;
Accessori collegabili
- Elettroserratura 12V-
15W , (1-ES)
- Ricevitore radio ad
innesto.
Z / Z / Z / Z / Z / Z
/
SERIE
SERIE
SERIE
SERIE
SERIE
SERIES
SÉRIE
SÉRIE
SÉRIE
SÉRIE
SÉRIE
QUADRO COMANDO
QUADRO
QUADRO
COMANDO
COMANDO
COMANDO
QUADRO
QUADRO
COMANDO
ELECTRIC CONTROL PANEL
ARMOIRE
ARMOIRE
DE
DE
COMMANDE
COMMANDE
ARMOIRE DE
ARMOIRE
ARMOIRE
DE COMMANDE
DE
COMMANDE
COMMANDE
SCHALTTAFEL
CUADRO
CUADRO
DE
DE
MANDO
MANDO
CUADRO
CUADRO
CUADRO DE
DE
DE MANDO
MANDO
MANDO
Z / Z / Z / Z / Z /
Z /
BAUREIHE
SERIE
SERIE
SERIE
SERIE
SERIE
ZL15
197
Altre funzioni
- Chiusura automatica (vedi ponticello
S2) . Il temporizzatore di chiusura
automatica si autoalimenta a finecorsa
apre. Il tempo prefissato regolabile, è in
ogni modo subordinato all'intervento di
eventuali accessori di sicurezza e si
esclude dopo un intervento di "stop" o in
mancanza d'energia elettrica.
- "Uomo presente" (vedi ponticello S1).
Funzionamento del portone mantenendo
premuto il pulsante (esclude la funzione
del radiocomando);
Regolazioni
- Tempo lavoro;
- Tempo chiusura automatica;
- Ritardo chiusura del 2° motore.
Attenzione! Prima di intervenire al-
l'interno dell'apparecchiatura, togliere la
tensione di linea.
Z Z Z Z Z
Documentazione
Tecnica
10
1.1
rev.
03/2000
©
CAME
CANCELLI
AUTOMATICI
31910
110
