Fonte auroulrrcue I eurouertc DooRs I ponres AUToMATreuEs
I ewouenscue ruRrru | euenrns AUToMATIcAS
CAME

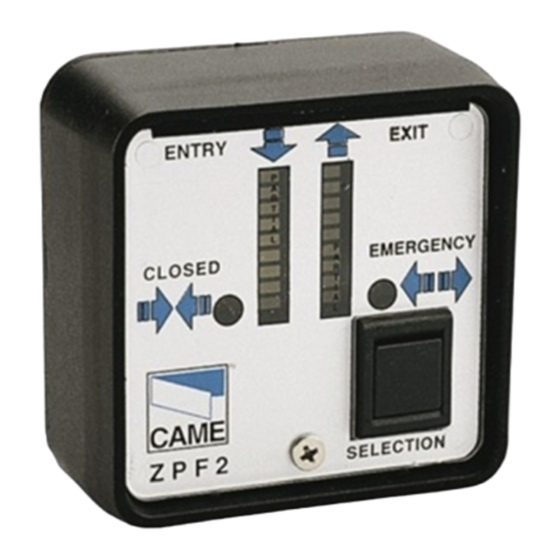

SELETTORE FUNZIONI
FUNCTION SELECTOR
SÉLECTEUR DE FONCTIONS
F U N CT I ON SWAH L SC HALTER
S E L E C T O R F U N C I O N E S
MA7041
MA7O41F
Dispositivo elettronico per la selezione delle funzioni per I'uso dei sistemi CORSA'RODEO'FLY
Electronic device for selecting functions on CORSA - RODEO - FLY systems
Dispositif électronique pour la sélection des fonctions d'utilisation prévues lors de I'emploi des systèmes CORSA - RODEO ' FLY
Elektronisches System zur Wahl der fúr die Antriebssysteme CORSA - RODEO - FLY vorgesehenen Steuerfunktionen
Dispositivo electrónico para la selección de las funciones de uso previstas para los sistemas CORSA - RODEO'FLY
cARATTERIsTIcHE
TEcNtcHE - TECHNIzAL spEctFtcArlorus- cARAcrÉRrsleuEs TEGHNIQUES
- TECN:SoHE
DATEN - cARAcrERlsrlcAS TEcNlcAs
ALIMENTATION:
Grado di protezione= lP 54
Protection rating=
lP 54
Degrè de protection= lP 54
Schutzgrad=
lP 54
Grado de proteccion= lP 54
1 2 V d . c
12V d.c.
V O L T A G E R E Q U I R E M E N T :
1 2 V d . c .
yERSORGUNGSSPANNUNG:: 1 2V Gleichstrom
A L I M E N T A C I O N :
1 2 V d . c .
Cavo di collegamento
Sezioni consigliatè:
R a cco m e n d ed cros s- s e cti o n a I
diameters of connecting cable:
C à b l e d e c o n n e x i o n
Sections conseillées :
AnschluBkabel
E m pfoh lene Qu e rs chn itte :
Cable de conexíon
Secciones aconsejadas:
0 > 1 0 m t . = @ 0 , 1 5 m m .
1 0 > 2 5 m t . = A 0 , 2 5 m m .
MONTAGGIO
1 ) T o g l i e r e
preventivamente la
tensione di alimenta-
zione dalla porta;
2) Predisporre il
fissaggio del selettore
funzioni MA 7041 e
del cavo di collega-
mento (con la sezione
indicata);
3 ) C o l l e g a r e i l
selettore funzioni MA
7041con la relativa
scheda base.
Scheda base quadro comando
zp7-zp8-zP't0 (coRsA - RoDEo - FLY)
Motherboard control panel ZP7-ZP8-ZP1 0
(CORSA. RODEO - FLY)
Carte base armoire de commande ZP7-ZPg-
zP10 (coRsA - RoDEO - FLY)
Grundplatine Schaltaffel
ZP7-ZP8-2P10 (CORSA - RODEO - FLY)
INSTALLATION
1) Disconnect the power
to the door automation
system;
2) Mount the function
selection MA 7041,
connect the cable
(whose cross-sectional
diameter must be as
indicated);
3) Connect the MA
7041 Function Selector
to the related master
card.
APPLICATION
1) ll faut couper la
tension d'alimentation
de la porte;
2) ll faut tout d'abord
préparer la fixation de
le sélecteur du
fonctions MA 7041 et
mettre en place le
càble de connexion (de
la section indiquée);
3) Connectée le
sélecteur du fonctions
MA 7041 au relative
carte base.
INSTALLATION
1) Vor der Montage muB
der Strom am Tor
abgeschaltet werden;
2) Zuerst die
Befestigung des
F u n ktio nswah I s ch al -ters
MA 7041 und die
Anordnung des
AnschluBkabels (mit
dem angegebenen
Quersch-nitt);
3) SchlieBen Sie den
F u n ktionswàh l s ch al te r
M47041 an die dazu-
gehórige Basiskarte an.
APLICACION
1) Desconectar
previamente la
tensión de
alimentación de la
puerta;
2) Predisponer el
enclaje del selector
de funciones MA 7041
y la disposición del
cable de conexión
(con seccion como
i n d i c a d o ) ;
3) Conecte el selector
funciones MA704l
con la tarjeta base
cor-respondiente.
ASSORBIMENTO: 50 mA max
CURRENT DRAW:
50 nA max
ABSORPTION:
50 mA max
STROMAUFNAHME: 50 mA max
ABSORCION:
50 mA max
SERVIZIO: CONTINUO
DUTY CYCLE: CONTINUOUS
SERVICE:
CONTINU
BETRIEB:
DAUERBETRIEB
SERVICIO: CONTINUO
