Montage- und Betriebsanleitung
k

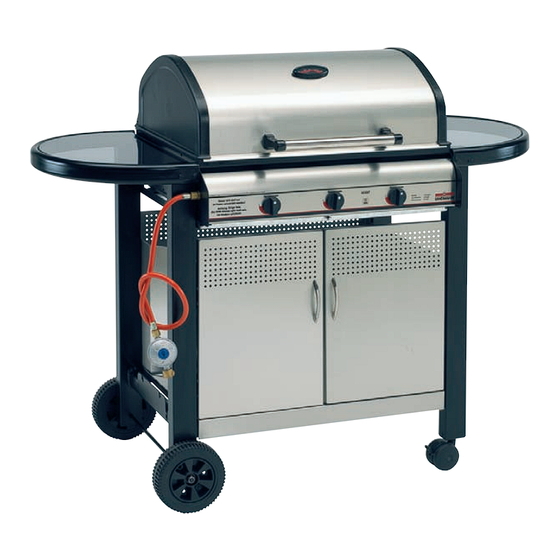

für Lavastein-Gasgrillwagen
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entspre-
chenden Kapitel dieser Anleitung. Befolgen Sie die Arbeitsschritte in der vorgege-
benen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Pro-
dukt und übergeben Sie diese an jeden nachfolgenden Benutzer.
Art.-Nr. 32337
Vor der Arbeit erst lesen!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Landmann 32337
Inhaltszusammenfassung für Landmann 32337
- Seite 1 09/06 usgabe Montage- und Betriebsanleitung für Lavastein-Gasgrillwagen Art.-Nr. 32337 Vor der Arbeit erst lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entspre- chenden Kapitel dieser Anleitung.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ......................3 Lieferumfang .......................4 Gaseinheit ......................4 Untergestell ......................4 Schraubenbeutel ....................5 Explosionszeichnung....................6 Gaseinheit ......................6 Untergestell ......................7 Bedienelemente ......................8 Funktion ........................8 Verwendung ........................9 Gewährleistung und Haftungsausschluss ..............9 Sicherheitshinweise ....................10 Definition der verwendeten Hinweise ..............10 Gefahr „Heiße Oberflächen und Teile“ ..............11 Gefahr „Gas entzündet sich leicht“... -
Seite 3: Technische Daten
Technische Daten Zulassungen Deutscher Verein des Gas- und Prüfnummer - 0085 Wasserfaches (DVGW) Grill Gerätekategorie nach DIN EN 498 3B/P Gesamtgewicht ca. 61 kg Abmessungen (L x H x B) ca. 131 x 111 x 60 mm Grillfläche (L x B) ca. -
Seite 4: Lieferumfang
Lieferumfang Gaseinheit Pos. Anz. Bezeichnung Pos. Anz. Bezeichnung Deckelgriff Schraube M5x8 Schraube M5x1 Knauf Mutter M5 & Unterlegscheibe Schlauch & Regulator Ø5 Deckel Kontrollknopf (A) Grillplatte (gußeisern) Gehäuse Überzündschiene Scharnier „L“ Brenner Lavasteinroste Splint 1,7 kg Lavasteine Bolzen Grillrost (gußeisern) Scharnier „R“... -
Seite 5: Schraubenbeutel
Schraubenbeutel Gaseinheit M5x12 M5x8 Ø5 Untergestell M6x20 M6x12 M4x10 M4x5 Ø4x10 Ø4 Ø6... -
Seite 6: Explosionszeichnung
Explosionszeichnung Gaseinheit... -
Seite 7: Untergestell
Untergestell... -
Seite 8: Bedienelemente
Bedienelemente Pos. Bezeichnung Funktion Flammenregler links Linken Brenner (7) zünden. Nach Zündung Wärmezufuhr für linken Brenner einstellen. mitte Mittleren Brenner (7) zünden (linker Brenner muss entzündet sein). Nach Zündung Wärmezufuhr für mittleren Brenner einstellen. rechts Rechten Brenner (7) zünden (mittlerer Brenner muss entzündet sein). -
Seite 9: Verwendung
Änderungen am Grill vorgenommen werden. • wenn Zubehör (z. B. Lavasteine) eingesetzt wird, das nicht ausdrücklich für diesen Grill zugelassen ist (im Zweifelsfall bitte beim Kundendienst anfragen). wenn keine Original-Ersatzteile der LANDMANN-Peiga GmbH & Co. KG verwendet werden. •... -
Seite 10: Sicherheitshinweise
Sicherheitshinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Anleitung folgende Pikto- gramme und Signalwörter verwendet: Sicherheitshinweise Piktogramm und Signalwort Hinweis auf ..eine mögliche Gefahr, die schwere Personen- oder Sachschäden zur Folge haben kann, wenn nicht die ge- nannten Maßnahmen ergriffen werden. -
Seite 11: Gefahr „Heiße Oberflächen Und Teile
Gefahr „Heiße Oberflächen und Teile“ Während des Betriebs werden einige Teile des Grills sehr heiß, insbesondere in der Nähe der Feuerschüssel. Mögliche Folgen: • Schwere Verbrennungen beim Berühren von Teilen in der Nähe der Feu- erschüssel. • Feuer oder Schwelbrand, wenn sich brennbare Materialien oder Stoffe in der Nähe des Grills befinden. -
Seite 12: Gefahr „Gas Entzündet Sich Leicht
Gefahr „Gas entzündet sich leicht“ Flüssiggas ist sehr leicht entzündlich und verbrennt explosionsartig. Mögliche Folgen: • Schwere Personen- oder Sachschäden, wenn sich ausströmendes Gas unkontrolliert entzündet. Schutzmaßnahmen: • Grill nur im Freien und bei guter Belüftung benutzen. • Gasflasche und Gasleitung vor direktem Sonnenlicht und anderen Wär- mequellen (max. -
Seite 13: Gefahr „Gas Verdrängt Sauerstoff
Gefahr „Gas verdrängt Sauerstoff“ Flüssiggas ist schwerer als Sauerstoff. Es lagert sich daher am Boden ab und verdrängt dort den Sauerstoff. Mögliche Folgen: • Erstickung in Folge von Sauerstoffmangel, wenn sich eine entsprechende Gaskonzentration bildet. Schutzmaßnahmen: • Grill nur im Freien, bei guter Belüftung und oberhalb der Erdgleiche (d. h. nicht in Vertiefungen unterhalb des Erdniveaus) benutzen. -
Seite 14: Montage
Montage Bevor Sie beginnen Damit Sie schnell und erfolgreich Ihren Grill montieren, hier ein paar Hinweise: • Kontrollieren Sie den Lieferumfang und legen Sie die Einzelteile übersichtlich auf einem leeren Tisch ab (kleinere technische Änderungen, z. B. in Bezug auf den Inhalt des Kleinteilbeutels, be- halten wir uns vor). -
Seite 15: Montage Durchführen
Montage durchführen Montageschritt 1 • Schieben Sie die Radachse (3) durch die unteren Bohrungen des Radstatives (45). Schieben Sie die Räder (33) auf die Enden der Radachse (3) und fixieren Sie diese mittels zwei Stoppmuttern M10 (34). • Klicken Sie die Radkappen (34a) auf die Räder (33). - Seite 16 Montageschritt 3 • Befestigen Sie die beiden Seitenwände (7 + 4) mit den Halterungen an der Frontstativen und schrauben Sie diese mit zwei M6x1 Schrauben (40) und Unterleg- scheiben Ø6 (41) ein. Die flache Seiten- wand (7) ist für die rechte Seite und die gewellte Seitenwand (4) ist für die linke Seite.
- Seite 17 Montageschritt 5 • Plazieren Sie die Hauben (4) auf dem Grillgehäuse (16) und verbinden Sie die Scharniere von den Hauben (4) mit den Scharnierplatten (10 + 17). • Schieben Sie den Scharnierbolzen (9) durch die Scharniere von der Haube (4) und den Scharnierplatten (10 + 17).
- Seite 18 Montageschritt 7 • Setzen Sie die Überzündschiene (6) auf die beiden Erhebungen an der Brennerablage. Die Öffnung muss nach vorne zeigen. • Setzen Sie den ersten Brenner (7) vorsich- tig in Position: – der Brennerhals steckt lose auf der Gasaustrittsdüse (X) hinter dem Flam- menregler (A).
- Seite 19 Montageschritt 9 • Das Lavasteinrost (18) wird mit den Lava- steinen (19) unter den Grillrost (0) posi- tionieren! • Legen Sie die gußeiserne Grillroste (0) und die Grillplatte (5) mit den „Füßen“ nach unten auf das Gehäuse (16). • Die Roste liegen auf den Kanten auf, die an dem hinteren und vorderen Schott vor- geformt sind.
- Seite 20 Montageschritt 11 • Befestigen Sie als erstes die Griffe (38) an 43 44 den Türen (8 + 39), mit den beigefügten M4x5 Schrauben (36) und Unterlegschei- ben Ø4 (37). • Verschrauben Sie die Scharniere (43) an den Türen (8 + 39) mittels Blechschrau- ben Ø4x10 (35).
-
Seite 21: Gasflasche Anschließen Und Abklemmen
Mit einem Lecksuchmittel spüren Sie Lecks im Gassystem auf. Sie erhalten es im Baumarkt oder beim Flüssiggashändler. Bitte beachten Sie die Bedienungsanleitung des Lecksuchmittels. Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen den Normen, die für das jeweilige Land gelten, in das von der Firma LANDMANN-Peiga geliefert wird. • Druckminderer Fest eingestellter und -anerkannter Druckminderer, max. -
Seite 22: Gasflasche Anschließen
Gasflasche anschließen Gefahr „Entzündung von ausströmendem Gas“ Flüssiggas ist sehr leicht entzündlich und verbrennt explosionsartig. Mögliche Folgen: • Schwere Personen- oder Sachschäden, wenn sich ausströmendes Gas unkontrolliert entzündet. Schutzmaßnahmen: • Stellen Sie beim Anschließen der Gasflasche sicher, dass die Umgebung im Umkreis von 5 m frei von Zündquellen ist. -
Seite 23: Gasflasche Abklemmen
7. Öffnen Sie das Flaschenventil (G1 nach links drehen) und kontrollieren Sie mit einem handelsüb- lichen Lecksuchmittel, dass alle Verbindungen dicht sind. – Anleitung zum Lecksuchmittel beachten! – Eine Dichtheitsprüfung mit offener Flamme ist nicht zulässig. Eine Dichtheitsprüfung nach Ge- hör ist nicht sicher. -
Seite 24: Bedienung
Bedienung Grill in Betrieb nehmen Waschen Sie die Grillplatte (5) und das Grillrost (0) vor dem Grillen gründlich mit warmem Seifen- wasser und lassen Sie beides gut trocknen. Streichen Sie anschließend die obere Seite beider Teile mit Speiseöl ein. Das Grillgut haftet dann nicht so leicht auf der Grillplatte oder dem Grillrost. 1. -
Seite 25: Grill Außer Betrieb Nehmen
10. Drehen Sie den linken Flammenregler (A) auf „Max“ (große Flamme). 11. Drücken und drehen Sie den rechten Flammenregler (A) auf „Max“ (große Flamme) und halten Sie ihn in dieser Stellung gedrückt, bis das Gas im rechten Brenner zündet. Zum Zünden des rechten und darauf folgenden Brenners bedarf es einer ausreichenden Gasflam- me am linken Brenner. -
Seite 26: Reinigung
Reinigung Grill Damit Sie lange viel Freude mit Ihrem Grill haben, sollten Sie ihn sofort nach jedem Betrieb – nach- dem alle Teile abgekühlt sind – mit Spülmittel, Bürste und Tuch reinigen. Später, bei angetrocknetem Schmutz, ist der Aufwand erheblich höher. Achtung „Zündkerze am Brenner kann verbiegen“... -
Seite 27: Wartung
Wartung Der Grill ist wartungsfrei. Trotzdem müssen Sie in regelmäßigen Intervallen eine Kontrolle durchführen. Die Intervalle richten Sie nach der Nutzungshäufigkeit und den Umgebungsbedingungen, denen der Grill ausgesetzt ist. Grill • Kontrollieren Sie, dass alle Teile des Grills vorhanden und montiert sind (Sichtkontrolle). •... -
Seite 28: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Sollte es trotz hinreichender Sorgfalt und Pflege zu einer Störung kommen, kann Ihnen dieses Kapitel helfen, diese zu beheben. Störung Ursache Abhilfe Gasgeruch tritt auf Leckage im Gassystem 1. Sofort Flaschenventil schlie- ßen (G1 nach rechts drehen) . - Seite 29 Störung Ursache Abhilfe Starkes Aufflammen und Bren- Lavasteine sind verschmutzt Grill ca. 10 Minuten bei voller Hit- nen der Lavasteine ze und geschlossener Haube (4) ohne Grillgut) betreiben Fettiges Grillgut Entfernen Sie große Fettmengen vor dem Grillen oder legen Sie das Fleisch auf eine Grillschale oder reduzieren Sie die Grilltemperatur Verpuffung oder blubberndes...
-
Seite 30: Konformitätserklärung
