Seav LRX 2035R Bedienungsanleitung

ELEKTRONISCHE SCHALTTAFEL LRX 2035R
Einphasige elektronische Zentrale für die Automation von
Schwing- und Rolltüren mit eingebautem Funkempfänger.
- Mod. LG 2035R
- Mod. ( LRQ 2035R )
- Mod. ( LR 2035R )
- Mod. ( LR 2035R / 330 )
- Mod. ( LR 2035R / 418 )
- Mod. LRS 2035R
- Mod. LRS 2035R SET
( ) das Produkt ist für Länder bestimmt, in denen seine
Benutzung zugelassen ist.
TECHNISCHE MERKMALE:
- Speisung
- Ausgang Gefälligkeitslicht
- Ausgang Motor
- Ausgang Hilfsspeisung
- Eingänge Druckknopf und Sicherh. Vorr. : 24 Vdc
- Betriebstemperatur
- Funkempfänger
- Sender Op.
- Cods TX max.gespeichert
- Maße Schachtel
- Behälter

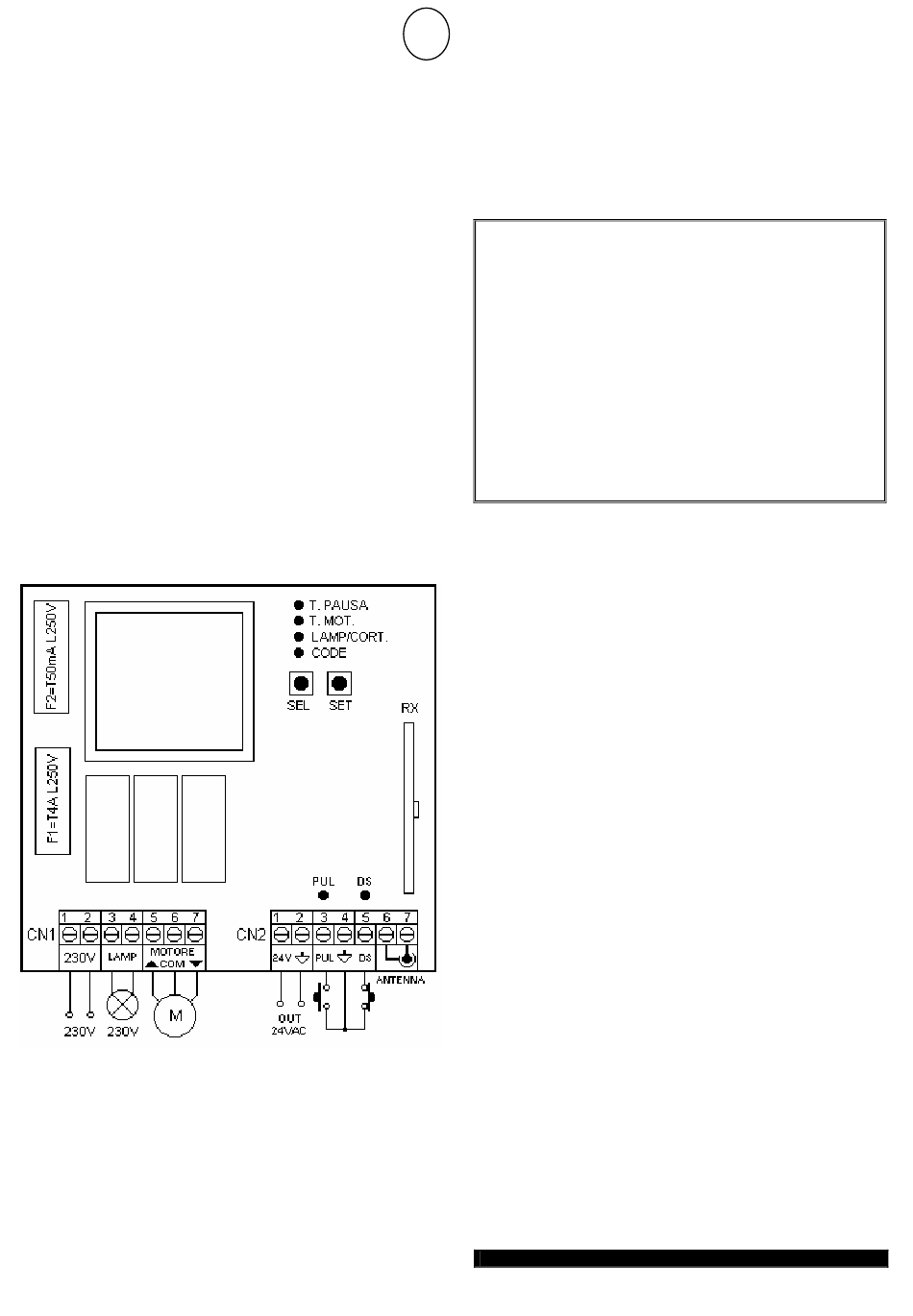

ANSCHLUSSE DES KLEMMENBRETTS:
CN1
1 : Linieneingang 230 Vac (Phase).
2 : Linieneingang 230 Vac (Neutral).
3 : Eingang Blinklicht 230 Vac (Neutral).
4 : Eingang Blinklicht 230 Vac (Phase).
5 : Ausgang Motor aufwärts.
6 : Ausgang Motor gemeinsam.
7 : Ausgang Motor abwärts.
: Ohne Funkempfänger
: 30,875 Mhz
: 306 Mhz
: 330 Mhz
: 418 Mhz
: 433,92 Mhz
: 433,92 Mhz "narrow band"
: 230 Vac 50Hz 4,5W max.
: 230 Vac 50Hz
100W Resistive Load max.
50W Inductive Load max.
: 230 Vac 50Hz 650 W max.
: 24 Vac 3 W max.
: -10 ÷ 55 ° C
: siehe Modell
: 12-18 Bit oder Rolling Code
: 60 UP, 60 DOWN oder 60 P/P
: 110 x 121 x 47 mm.
: ABS V-0 ( IP54 ).
D
CN2
1 : Ausgang Betriebsspeisung 24 Vac 3 W.
2 : Ausgang Betriebsspeisung 24 Vac 3 W.
3 : Eingang Steuerungsknopf Öffnen/Schließen (NA).
4 : Eingang GND gemeinsam.
5 : Eingang Sicherheitsvorrichtung (NC).
6 : Erdung Antenne.
7 : Warmpol Antenne.
W
ICHTIG FÜR DEN
−
Um bei einer Verwendung von zwei oder mehr
Zentralen, eine optimale Arbeitsweise des Empfängers
zu gewährleisten, sollten die Zentralen mit einem
Mindestabstand von drei Metern voneinander installiert
werden.
−
Die elektronische
Trennvorrichtung für dir elektrische Linie 230 Vac; der
Installateur hat daher dafür zu sorgen, an der Anlage
eine entsprechende Trennvorrichtung vorzusehen.
−
Die Speisungs- und Verbindungskabel müssen durch
die in der Verpackung mitgelieferten Kabelhalter fixiert
werden.
−
Die normalerweise geschlossenen Eingänge (NC)
müssen verdrahtetwerden, wenn sie nicht gebraucht
werden!!
FUNKTIONELLE MERKMALE:
Arbeitsgang schrittweise:
Wenn man für die Betätigung der Schließvorrichtung sowohl
die Funksteuerung
Druckknopftafel (PUL) unter Niederspannung benutzt, hat man
folgenden Arbeitsgang:
Der erste Impuls steuert die Öffnung bis zum Ablauf der
Motorzeit, der zweite Impuls steuert das Schließen der
Schließvorrichtung. Wenn vor Ablauf der Motorzeit ein Impuls
gesendet wird, löst die Zentrale den Stillstand der Bewegung
aus. Ein weiterer Befehl bewirkt die Wiederaufnahme der
Bewegung in entgegengesetzter Richtung.
Automatisches Schließen:
Die Zentrale ermöglicht es, die Schließvorrictung automatisch,
ohne zusätzliche Steuerungsbefehle wieder zu schließen.
Diese Option ist in der Programmierung der Stillstandzeit
beschrieben.
Sicherheitsvorrichtung:
Die Zentrale erlaubt die Speisung und den Anschluß von
Photozellen, pneumatischen Flanken (NC).
Der Vorgang bleibt während der Öffnunsphase unbeachtet,
während der Schließungsphase hingegen löst er die Umkehr
der Bewegung aus.
Dieser Eingang muß verdrahtet werden, wenn er nicht
gebraucht wird.
PROGRAMMIERUNG :
Taste SEL: Sie wählt den zu speichernden Arbeitsgang, die
Wahl wird durch das Blinken des Leds angezeigt.
Bei mehrmaligem Drücken der Taste kann man sich auf der
gewünschten Funktion in Stellung bringen. Der Wahlvorgang
bleibt 10 Sekunden lang tätig, was durch das blinkende Led
ersichtlich ist. Wenn diese Zeit vergangen ist, geht keine
Information mehr ein, und die Zentrale kehrt auf den
Ursprungszustand zurück.
Taste SET: Sie führt die Programmierung der Information
aufgrund der durch die Taste SEL ausgewählten Funktionsart
aus.
Ansatz LED
I
NSTALLATEUR
Zentrale besitzt
(LED CODE an)
LED Aus LED An
keine
als auch die
