Paso 3A

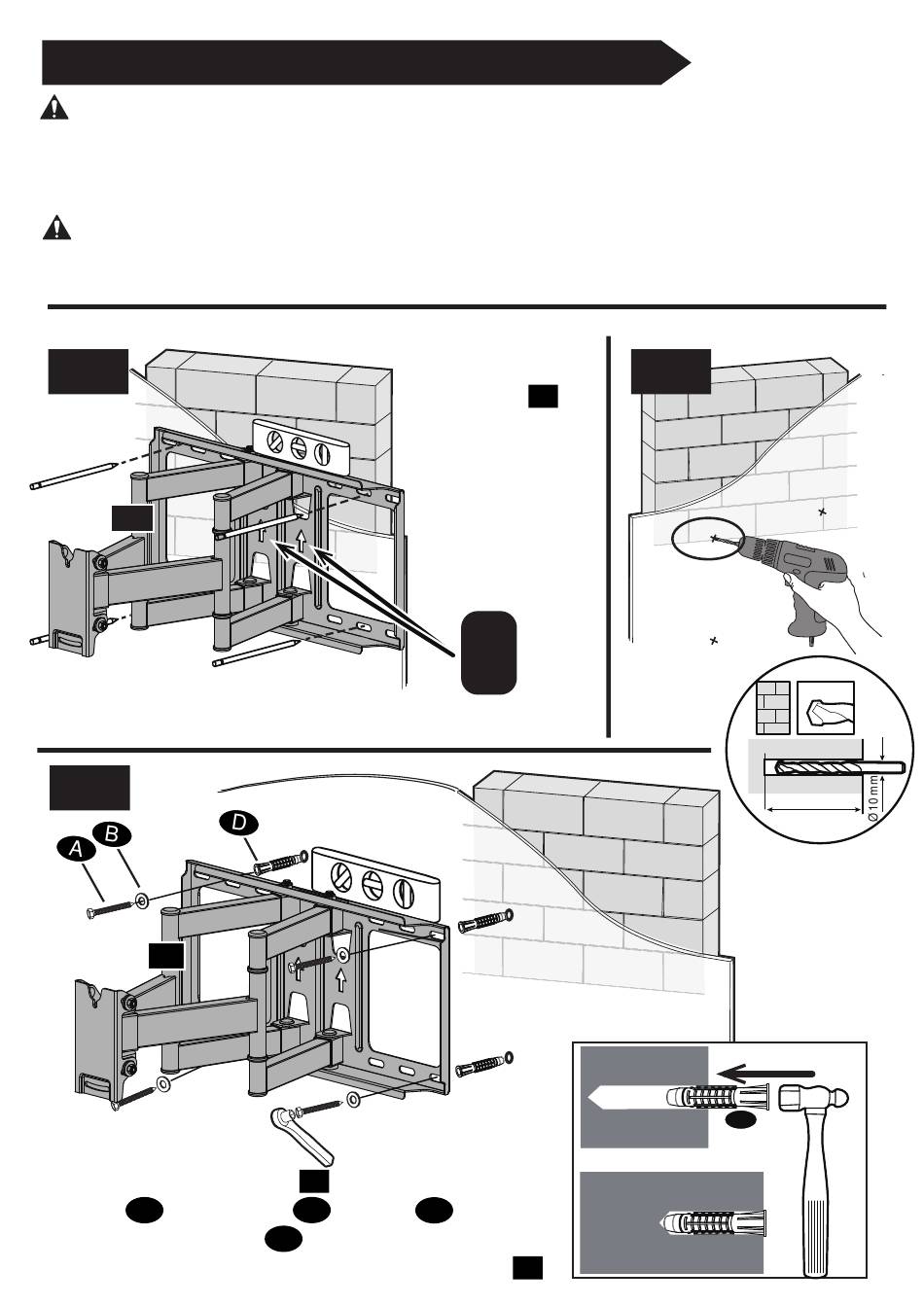

Instalación de la placa de pared (concreto o ladrillo)
Precaución :
¡Evite posibles lesiones personales o daños a la propiedad! Todos los
pernos de retraso [A] DEBEN apretarse firmemente para evitar el movimiento no
deseado de la placa de pared [01]
Precaución :
de continuar con el siguiente paso.
3A-1
01
3A-3
01
Instale la placa de pared [01] usando los pernos de
retraso [A] y la arandela [B] . y ancla [D] . Apriete
A
los pernos de retraso [A] hasta que estén firme-
mente apretados contra la placa de pared [01].
Asegúrese de que la placa de pared esté bien sujeta a la pared antes
01
B
A
Coloque la placa
de pared [01] a la
01
altura que desee,
nivele la placa de
pared y marque
las ubicaciones
de los orificios
piloto.
UP
pared de concreto
D
01
3A-2
Perfore
orificios guía
2.75in 70 mm
D
pared de concreto
Ø 10 mm
P32
