CHOCO Fly Avanti 4 Meter - Querruder-Anlenkung
Servorahmen-Set für CHOCOMotion 10/10, KST DS225HV oder KST X 10HV
Servohebelverzahnung:
Bevor das Servo in den Rahmen
eingesetzt wird, das Aufsetzen des
Hebels auf den Servoabtrieb prüfen.
Ein kleiner Öltropfen in die Hebel-
verzahnung fügen hilft meist für ein
geringeres Aufschieben.
Die enge Passgenauigkeit eliminiert
das Spiel am Hebel.
1.0 mm mit 1,0 x 10 mm
Stahlstift
30.04.2019
Servorahmen-Set KST Mono:
Das Set besteht aus einem Rahmen mit Halterungsbrücke.
Ein Kugellager kann in die gewünschte Aufnahme eingeschoben werden.
Servohebel KST mit Bohrung 1,0 mm für Servo CHOCOMotion 10/10 oder
KST X 10 HV einsetzbar.
Servohebel vorerst einmal auf Verzahnung aufpressen und dann montieren.
Einen Tropfen Epoxy (z.B. UHU PLUS Endfest) sorgfältig am überstehenden
Stift des Servohebels platzieren (zusätzliche Sicherung).

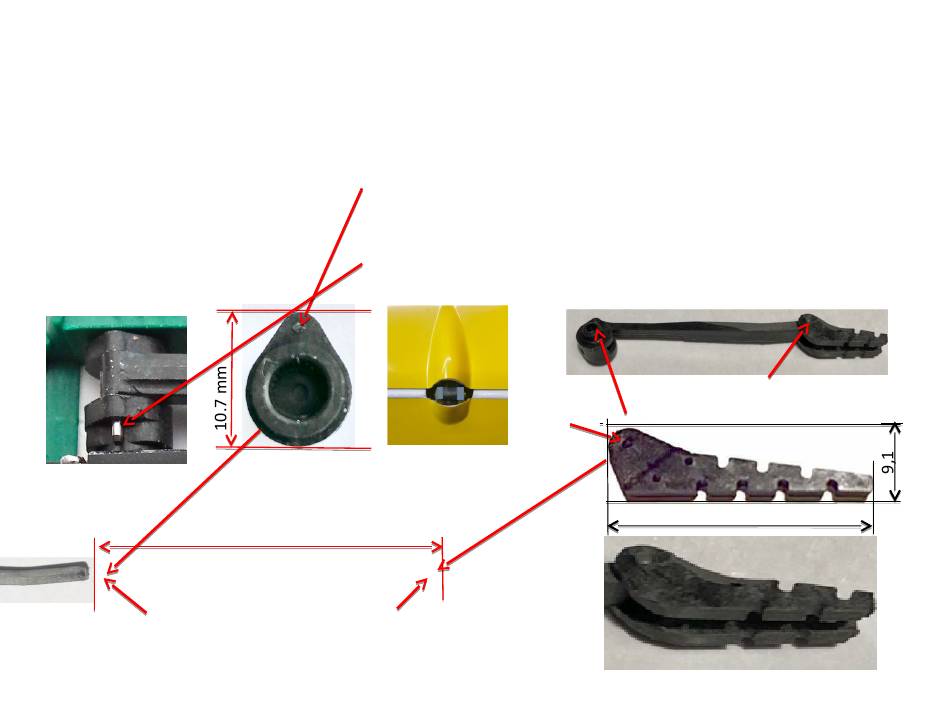

2 x Ruderhorn in das
Servohebel KST
Querruder einkleben
63.5 mm
1.5 mm
CHOCO Fly AVANTI 4,0 M - Bauanleitung
Ruderhorn mit Stahlstift 1,5 x 12 mm
Servohebel mit Stahlstift 1,0 x 12 mm
1.5 mm
2 x Ruderhorn
33.7
