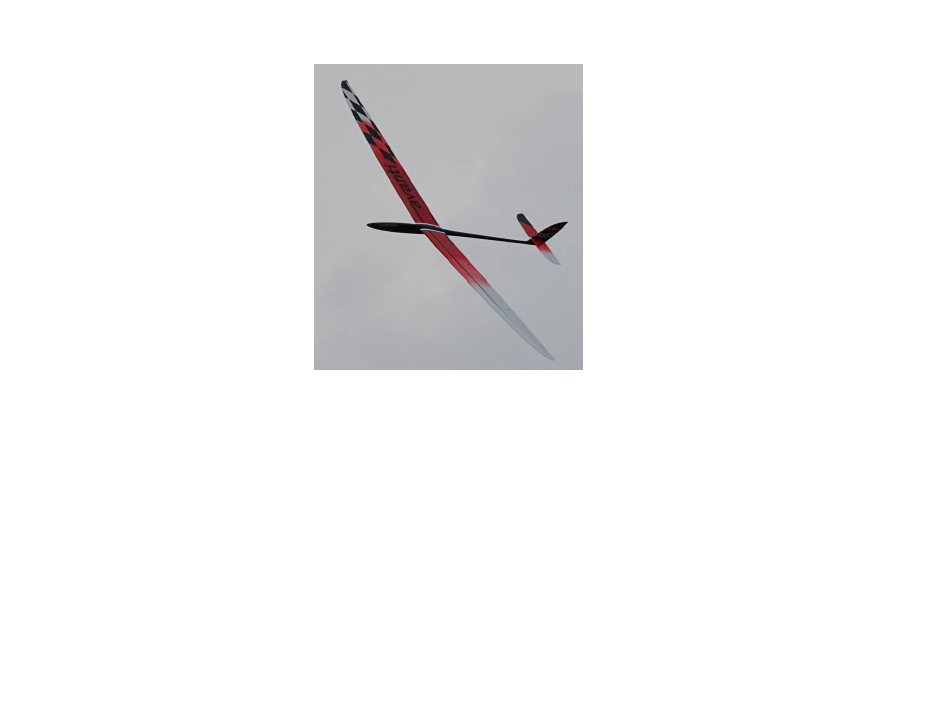

CHOCO Fly Avanti 4 Meter - Bauanleitung mit LDS-Schubstangen-Anlenkung
2 - Klappendichtlippen nacharbeiten
9 - Schubstangen-Anlenkung für Seiten-
3 - Flügelvorbereitung für IDS-Servoeinbau
und Höhensteuer
4 - Wölbklappen-Anlenkung
10 - Einstellwinkeldifferenz ermitteln
5 - Querruder-Anlenkung
11 - Nase abschneiden für Elektroantrieb
6 - Servorahmen in Flügel einkleben
12 - Motoreinbau und Motorsturz
7 - Flügelservo-Verkabelung
linke Seite
13 - Einstellangaben
8 - Flügelservo-Verkabelung
rechte Seite
30.04.2019
CHOCO Fly ATTACKO 2.5 - Bauanleitung mit MIDI-Schubstangen
1
Werbung
Verwandte Anleitungen für Choco Fly AVANTII 4,0 M
Inhaltszusammenfassung für Choco Fly AVANTII 4,0 M
- Seite 1 CHOCO Fly Avanti 4 Meter - Bauanleitung mit LDS-Schubstangen-Anlenkung 2 - Klappendichtlippen nacharbeiten 9 - Schubstangen-Anlenkung für Seiten- 3 - Flügelvorbereitung für IDS-Servoeinbau und Höhensteuer 4 - Wölbklappen-Anlenkung 10 - Einstellwinkeldifferenz ermitteln 5 - Querruder-Anlenkung 11 - Nase abschneiden für Elektroantrieb 6 - Servorahmen in Flügel einkleben...
- Seite 2 CHOCO Fly Avanti 4 Meter - Klappendichtlippen nacharbeiten - Die Wölbklappen überprüfen, ob die Dichtlippenkante Schäftung eventuell kürzen beim Ein- und Ausfahren an der oberen Flügelschale streift. - Die Querruderdichtlippen bleiben innerhalb der Flügelabdeckung und können so nicht blockieren. - Wenn nötig, kann die Dichtlippe entsprechend gekürzt und dann mit einer Schäftung versehen werden.
- Seite 3 CHOCO Fly Avanti 4 Meter - Flügelvorbereitung für IDS-Servoeinbau Servodeckelauflage rundum auf ca. 2 Stegdurchbruch an Wölbklappe mm reduzieren, damit der Servorahmen Stegdurchbruch zum (für Ruderhorn öffnen). gut eingesetzt werden kann. Servoschacht. Carbongewebe für Rahmenver- Darauf achten, dass die untere klebung leicht anrauhen.
- Seite 4 10 mm kürzen und in Wölbklappe einpassen. 2 x Ruderhorn 10.0 Servohebel KST 33.7 75.5 mm 1,5 x 12 mm Stahlstift 1.0 mm 1,0 x 10 mm Stahlstift 1.5 mm für 2 x Ruderhorn für Servohebel 30.04.2019 CHOCO Fly AVANTII 4,0 M - Bauanleitung...
- Seite 5 CHOCO Fly Avanti 4 Meter - Querruder-Anlenkung Servorahmen-Set für CHOCOMotion 10/10, KST DS225HV oder KST X 10HV Servohebelverzahnung: Servorahmen-Set KST Mono: Bevor das Servo in den Rahmen Das Set besteht aus einem Rahmen mit Halterungsbrücke. eingesetzt wird, das Aufsetzen des Ein Kugellager kann in die gewünschte Aufnahme eingeschoben werden.
- Seite 6 CHOCO Fly Avanti 4 Meter - Servorahmen in Flügel einkleben Servorahmen positionieren Wölbklappen-Servo: Der Bremsklappenausschlag in ausgefahrener Position (max. 50 mm) kann durch verschieben des Servos erreicht werden. Wichtig: Die Wölbklappe soll auch nach Oben noch ca. 4 – 6 mm ausschlagen können.
-
Seite 7: Linke Seite
Seite CHOCO Fly Avanti 4 Meter - Flügelservo-Verkabelung Minus Plus Wölbklappe Signal Signal Querruder Plus Minus Rumpf- Flügel - Übergang: Servoverkabelung mit verdrillten Litzen 0,35 mm herstellen. Wölbklappe Flügel-Wurzel: Querruder 30.04.2019 CHOCO Fly AVANTII 4,0 M - Bauanleitung... -
Seite 8: Rechte Seite
Rumpf- Flügel - Übergang: rechte Seite CHOCO Fly Avanti 4 Meter - Flügelservo-Verkabelung Wölbklappe Minus Plus Signal Signal Querruder Plus Minus Rumpf- Flügel - Übergang: Servoverkabelung mit verdrillten Litzen 0,35 mm herstellen. Wölbklappe Querruder Flügel-Wurzel: 30.04.2019 CHOCO Fly AVANTII 4,0 M - Bauanleitung... - Seite 9 CHOCO Fly Avanti 4 Meter - Schubstangen für Seiten- und Höhensteuer für Höhenruder Carbonrohr Da 6 mm / Di 2,1 (Quicklink mit M 2,5) (Quicklink mit M 2,5) Ruderseite Servoseite 45mm 776mm 45mm für Seitenruder (Quicklink mit M 2,5 mm) Carbonrohr Da 4 mm / Di 2,1 mm (Quicklink mit M 2,5) ca.
- Seite 10 CHOCO Fly Avanti 4 Meter - Einstellwinkeldifferenz ermitteln Rumpf mit fertig montierter Höhen- und Seitensteueranlenkung und aufgestecktem Höhensteuer auf planen Tisch positionieren. In dieser Rumpflage ergibt sich ein Flügelanstellwinkel von 1 Grad (Differenz + 4 mm an der Flügelnase gegenüber der Flügelendkante).
- Seite 11 CHOCO Fly Avanti 4 Meter - Nase abschneiden für Elektroantrieb Mit 82 mm Schnittmass kann nach dem Einsetzen des Motorspantes die Schnittstelle für den Vladimir-Spinner 38 mm angepasst werden (Spalt ca. 1 mm). Schnittstelle 82 mm 30.04.2019 CHOCO Fly AVANTII 4,0 M - Bauanleitung...
- Seite 12 CHOCO Fly Avanti 4 Meter - Motoreinbau und Motorsturz Nasenspitze mit Säge abtrennen. Achtung, der geöffnete Durchmesser der Nasenspitze darf nicht grösser als 25 mm sein. Motorspant und Rumpfinnenseite anrauhen und entfetten. Motorspant auf Motor verschrauben und durch die Haubenöffnung hindurch nach vorne schieben bis der Spant klemmt.
- Seite 13 CHOCO Fly Avanti 4 Meter - Einstellangaben 30.04.2019 CHOCO Fly AVANTII 4,0 M - Bauanleitung...
