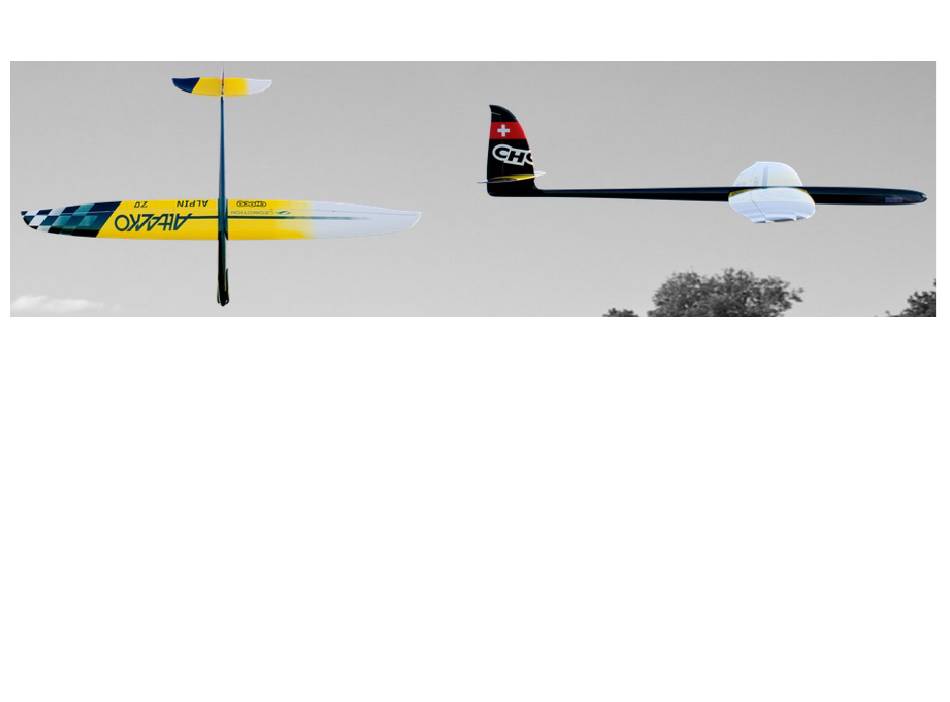

CHOCO Fly ATTACKO 2,0 Meter - Bauanleitung
2 - Servorahmen-Set für Flügel
3 - Flügelvorbereitung für LDS-Servoeinbau
4 - Schubstangen und Servohebel mit Servo
zusammensetzen
5 - Schubstangen in Flügelklappen einkleben
Einführung prüfen
6 - Servorahmen positionieren und in die Flügel
einkleben
7 - Flügel-Servoverkabelung
18/07/2018
linke Seite
CHOCO Fly ATTACKO 2,0 Meter - Bauanleitung
8 - Flügel-Servoverkabelung
9 - Schubstangen-Anlenkung für Seiten- und
Höhensteuer
10 - Einstellwinkeldifferenz ermitteln
11 - Motoreinbau mit Motorsturz
12 - Einstellangaben
rechte Seite
1
Werbung
Verwandte Anleitungen für Choco Fly ATTACKO 2.0
Inhaltszusammenfassung für Choco Fly ATTACKO 2.0
- Seite 1 CHOCO Fly ATTACKO 2,0 Meter - Bauanleitung 2 - Servorahmen-Set für Flügel 8 - Flügel-Servoverkabelung rechte Seite 3 - Flügelvorbereitung für LDS-Servoeinbau 9 - Schubstangen-Anlenkung für Seiten- und Höhensteuer 4 - Schubstangen und Servohebel mit Servo 10 - Einstellwinkeldifferenz ermitteln zusammensetzen 5 - Schubstangen in Flügelklappen einkleben...
- Seite 2 CHOCO Fly ATTACKO 2,0 Meter - Servorahmen-Set für Flügel Rahmenset für Flächenservos besteht aus: - 1 Servorahmen - 1 MIDI-Schubstangenset und einem Ruderhorn. - 1 Servohebelset für CHOCOMotion 10/9,2 KST 225 oder MKS-6625 - 1 Beutelinhalt mit Kugellager, Stahlstifte 1 mm und 1,5 mm 5 Schrauben für die Servo-...
- Seite 3 CHOCO Fly ATTACKO 2,0 Meter – Flügelvorbereitung für LDS-Servoanlenkung Servoschachtöffnung Die Deckelauflage rundum auf 2 mm reduzieren, damit der Servorahmen später 2 mm eingesetzt werden kann. Die Schubstangen für Wölbklappe und Querruder auf der Innenseite des Flügels Richtung Rumpf platzieren.
- Seite 4 CHOCO Fly ATTACKO 2,0 Meter - Schubstangen und Servohebel mit Servo zusammensetzen Servohebelset KST V3 Wölbklappen-Schubstange Federbein Länge 75,4 mm Querruder – Wölbklappe Das Ruderhorn ist am Schub- Querruder-Schubstange (10,9) Servohebel (13,7mm) stangenset angefügt. Dieses Ruderhorn abtrennen Die beiden Servohebel weg- und mittels Stahlstift 1,5 x 16 schneiden.
- Seite 5 CHOCO Fly ATTACKO 2,0 Meter – Schubstangen in die Flügelklappen einkleben Prüfung Einführen der Schubstange mit Ruderhorn in die Klappenöffnung 17 mm Das Einführen der Schubstange mit dem Ruderhorn durch den Servoschacht in die Klappenöffnung soll sicherstellen, dass das nachfolgende Einkleben einwandfrei funktioniert.
- Seite 6 CHOCO Fly ATTACKO 2,0 Meter - Servorahmen positionieren und in die Flügel einkleben Servorahmen positionieren Die eingeklebten Schubstangen sind nun fest verankert und lassen sich hoffentlich auch bewegen. Eventuell muss nochmals etwas Klebstoff in die Verankerung eingefügt werden. Nachher können die Servorahmen eingelegt werden. Die Servohebel müssen nun in die Verzahnung der Servo‘s eingesteckt werden.
-
Seite 7: Linke Seite
Seite CHOCO Fly ATTACKO 2,0 Meter - Flügel-Servoverkabelung Rumpf- Flügel - Übergang: Servoverkabelung mit verdrillten Litzen 0,35 mm herstellen. Flügel-Wurzel: Wölbklappe Querruder 18/07/2018 CHOCO Fly ATTACKO 2,0 Meter - Bauanleitung... -
Seite 8: Rechte Seite
Rumpf- Flügel - Übergang: rechte Seite CHOCO Fly ATTACKO 2,0 Meter - Flügel-Servoverkabelung Minus Plus Signal Signal Plus Minus Rumpf- Flügel - Übergang: Querruder Wölbklappe Servoverkabelung mit verdrillten Litzen 0,35 mm herstellen. Querruder Wölbklappe Flügel-Wurzel: 18/07/2018 CHOCO Fly ATTACKO 2,0 Meter - Bauanleitung... - Seite 9 CHOCO Fly ATTACKO 2,0 Meter - Schubstangen-Anlenkung für Seiten- und Höhensteuer für Höhenruder (Quicklink mit M 2,5) Carbonrohr Da 6 mm / Di 2,1 (Quicklink mit M 2,5) Ruderseite Servoseite für Seitenruder Carbonrohr Da 4 mm / Di 2,1 mm (Quicklink mit M 2,5) (Quicklink mit M 2,5 mm) ca.
- Seite 10 CHOCO Fly ATTACKO 2,0 Meter - Einstellwinkeldifferenz einstellen Rumpf mit fertig montierter Höhensteuer- und Seitenruderanlenkung und aufge- stecktem Höhensteuer positionieren. Rumpfende mit 10 mm Material unterlegen. In dieser Rumpflage ergibt sich ein Flügelanstellwinkel von 1,0 Grad In dieser Rumpflage ergibt sich ein Flügelanstellwinkel von 1,0 Grad (Differenz von ca.
- Seite 11 CHOCO Fly ATTACKO 2,0 Meter – Motoreinbau mit Motorsturz Nasenspitze mit Säge abtrennen. Achtung, der geöffnete Durchmesser der Nasenspitze darf nicht grösser als 25 mm sein. Motorspant und Rumpfinnenseite anrauhen und entfetten. Motorspant auf Motor verschrauben und durch die Haubenöffnung hindurch nach vorne schieben bis der Spant klemmt.
- Seite 12 CHOCO Fly ATTACKO 2,0 Meter - Einstellangaben 18/07/2018 CHOCO Fly ATTACKO 2.5 - Bauanleitung mit MIDI-Schubstangen...
