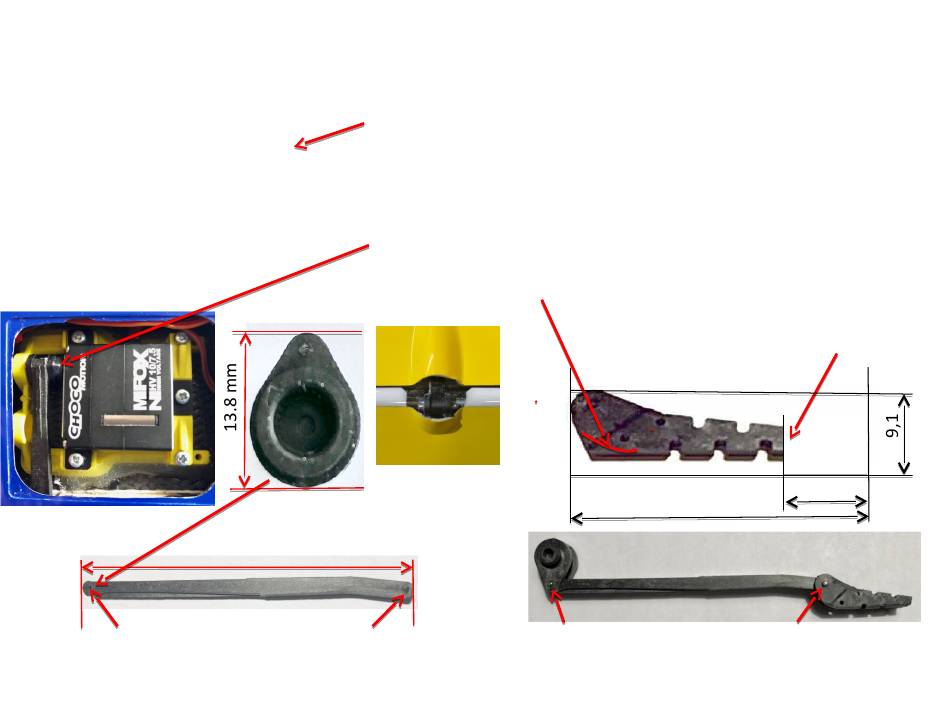

CHOCO Fly Avanti 4 Meter - Wölbklappen-Anlenkung
Servorahmen-Set für CHOCOMotion 10/10, MKS6625HBL / KST DS225HV oder KST X 10HV
Servohebelverzahnung:
Bevor das Servo in den Rahmen
eingesetzt wird, das Aufsetzen des
Hebels auf den Servoabtrieb
prüfen.
Ein kleiner Öltropfen in die Hebel-
verzahnung fügen hilft meist für ein
geringeres Aufschieben.
Die enge Passgenauigkeit eliminiert
das Spiel am Hebel.
1.0 mm
30.04.2019
Servorahmen-Set:
Servorahmen für Servo CHOCOMotion 10/10 oder KST X 10 HV einsetzbar.
Das Set besteht aus einem Rahmen mit Halterungsbrücke.
Ein Kugellager kann in die gewünschte Aufnahme eingeschoben werden.
Das Schubstangenmass entspricht dem rechten Bild.
Einen Tropfen Epoxy (z.B. UHU PLUS Endfest) sorgfältig am überstehenden
Stift des Servohebels platzieren (zusätzliche Sicherung).
Bohrung 1,0 mm
auf
Servohebel KST
75.5 mm
1.5 mm
Ruderhorn unten etwas abrunden, damit das Ruder-
horn nicht das Scharnier blockiert. Das Ruderhorn
1,0 x 10 mm Stahlstift
für Servohebel
CHOCO Fly AVANTII 4,0 M - Bauanleitung
um 10 mm kürzen und in Wölbklappe einpassen.
2 x Ruderhorn
33.7
10.0
1,5 x 12 mm Stahlstift
für 2 x Ruderhorn
4
