- Seite 1 Batteriezustands-Monitor BSP Benutzerhandbuch Copyright © 2011 Studer Innotec SA - V1.0.3...
- Seite 3 Systeminfos überprüft werden. Die Aktuellste Softwareversion finden Sie unter folgender Adresse: "www.studer-innotec.com/support". Rechtshinweis Die Verantortung für die Anwendung der Studer Innotec SA Geräte ist in allen Fällen beim Kunden. Studer Innotec SA behält sich das Recht vor, jegliche Änderungen an seinen Geräten ohne vorherige Mitteilung oder Ankündigung vorzunehmen.
-
Seite 5: Inhaltsverzeichnis
Studer Innotec SA Inhaltsverzeichnis 1. Einleitung ..............................7 1.1. Allgemeines über die Batterien ..................... 7 1.1.1. Definition der Kapazität ...................... 7 1.1.2. Kapazität und Temperatur ....................7 1.1.3. Kapazität und Ungleichheit der Zellen ................7 1.1.4. Kapazität und Entladestrom ....................7 1.1.5. - Seite 6 Studer Innotec SA 7.4.7. Ladeschluss Spannungsniveau {6024} ................22 7.4.8. Ladeschluss Stromniveau {6025} ..................22 7.4.9. Minimaldauer bevor Ladeende {6026} ................22 7.4.10. Forciert die Anzeige des Ladezustand auf 0% {6029} ........... 23 7.4.11. Forciert die Anzeige des Ladezustand auf 100% {6030} ..........23 8.
-
Seite 7: Einleitung

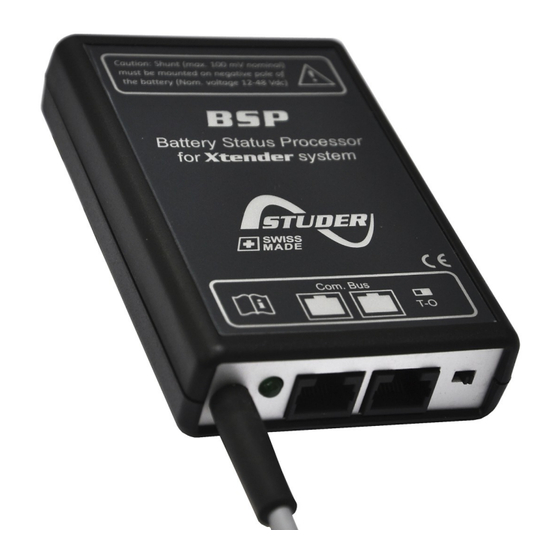

Studer Innotec SA 1. Einleitung Der BSP (Englisch: Battery Status Processor) wurde entwickelt um Blei-Säure Batterien, welche mit der Xtender Serie verwendet werden, zu verwalten. Mit einem ausgereiften Algorithmus wird jederzeit der genaue Ladezustand der Batterie erkannt, um deren Anwendung zu Optimieren. -
Seite 8: Kapazität Über Die Lebensdauer Der Batterie
Studer Innotec SA Um die Kapazität von einer Entladezeit zu einer anderen umzurechnen, kann die Formel des Peukert verwendet werden. Der Exponent n variert von einer Batterie zur andern und ist bei 1.25 für Blei-Säure Batterien. C peukert entsprechen einer Kapazität und einem Strom welche bekannt sind. -
Seite 9: Gewährleistungsausschluss
Die Aufstellung, Inbetriebnahme und Wartung sowie der Gebrauch und Betrieb des Gerätes können nicht von Studer Innotec SA überwacht werden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Schäden, Kosten oder Verluste, die sich aus unsachgemäßer Installation, unsachgemäßem Betrieb sowie fehlerhafter Wartung ergeben oder in irgendeiner Art und Weise damit zusammenhängen. -
Seite 10: Vorsichtmassnahmen Beim Benutzen Von Batterien
Personal (Elektrofachkraft) durchgeführt werden. • Alle an den Xtender angeschlossenen Komponenten müssen den geltenden Gesetzen und Vorschriften entsprechen.Nicht von Studer Innotec SA schriftlich autorisierten Personen ist es ausdrücklich untersagt, Änderungen der Reparaturen am Gerät auszuführen. Bei autorisierten Änderungen oder Ersatzleistungen dürfen ausschließlich Originalbauteile verwendet werden. -
Seite 11: Eg-Konformitätserklärung
• Niederspannungsrichtlinie 2006/95/EG: EN 60950:2005 • EMV-Richtlinie 2004/108/EG: EN61000-6-1:2005 und EN61000-6-3:2006 • Richtlinie RoHS 2002/95/EG CH - 1950 Sitten, November 2011 Studer Innotec SA (R.Studer) 2.1. Kontaktdaten von Studer Innotec SA Studer Innotec SA Rue des Casernes 57 1950 Sion Switzerland... -
Seite 12: Abmessungen
Studer Innotec SA 3. Abmessungen 3.1. Ansichten der verschiedenen Seiten mit Abmessungen Abbildung 3.1. Ansichten der verschiedenen Seiten mit Abmessungen V1.0.3 Benutzerhandbuch... -
Seite 13: Explosionsdarstellung
Studer Innotec SA 3.2. Explosionsdarstellung Abbildung 3.2. Explosionsdarstellung Benutzerhandbuch V1.0.3... -
Seite 14: Installation
Studer Innotec SA 4. Installation Der BSP muss möglichst nahe an der Batterie angeschlossen werden. Auf diese Weise werden die Messstörungen möglichst gering gehalten und die im Gehäuse integrierte Temperatursonde kann genutzt werden um die Batterietemperatur wiederzugeben. Wenn der BSP in einer anderen Räumlichkeit montiert wird kann ein BTS-01 verwendet werden welcher direkt an den Xtender angeschlossen wird. -
Seite 15: Verdrahtung
Studer Innotec SA vornehmen kann müssen alle Ströme des Systems über den Shunt fliessen. Keine anderen Verbindungen dürfen auf den Negativpol der Batterie führen. Der Shunt darf nur mit dem Negativpol der Batterie verbunden sein. 4.3. Verdrahtung Das Anschlussschema ist abgebildet in Abbildung 4.1 . Folgende Anschlussprozedur ist zu beachten: 1. - Seite 16 Studer Innotec SA Abbildung 4.2. Der Kommunikationsbus des Xtender Systems online. V1.0.3 Benutzerhandbuch...
-
Seite 17: Schnellinbetriebnahme
Studer Innotec SA 5. Schnellinbetriebnahme In diesem Kapitel wird beschrieben wie Sie vorgehen müssen um den BSP nach der Installation zu konfigurieren. Für die meisten Systeme reicht dies vollkommen aus. Die vollständige Liste der modifizierbaren Parameter entnehmen Sie bitte Kapitel 7. -
Seite 18: Shuntwahl
Batteriekapazität. 5.2. Shuntwahl Falls Sie den Shunt welcher mit dem BSP-500 geliefert wurde verwenden gehen Sie direkt zum nächsten Schritt über. Der BSP ist bereits für diesen Shunt konfiguriert. Ansonsten müssen die Eigenschaften des Messwiederstandes konfiguriert werden. Der Shunt ist vorgesehen um eine nominelle Messspannung bei einem Nominalstrom wiederzugeben. -
Seite 19: Anzeige Des Batterieladzustandes
Studer Innotec SA 6. Anzeige des Batterieladzustandes Bei der Anwendung eines BSP werden Informationen bezüglich der Batterie der Abbildung 6.1 zusätzlich auf der RCC angezeigt. In dem Bereich (A), werden vier Wert des BSP angezeigt. Das Batteriesymbol in (B)ermöglicht einen schnellen Überblick über den Batterieladezustand (SoC für State of Charge auf Englisch). - Seite 20 Studer Innotec SA Abbildung 6.2 . Mit den Tasten "Pfeil nach unten" und "Pfeil nach oben" wählen Sie die Werte an welche Sie ändern möchten. Mit der SET Taste steigen Sie in das Wahlmenü für den Anzeigewert ein. Danach wählen Sie den Wert welcher angezeigt werden soll mit den Tasten "Pfeil nach unten" und "Pfeil nach oben"...
-
Seite 21: Parametereinstellungen
Studer Innotec SA 7. Parametereinstellungen Eine vollständige Liste mit den verfübaren Parametern finden Sie unterKapitel 8 (S. 24). 7.1. Allgemeinheiten Die Konfiguration erfolgt über die Fernsteuerung RCC -02/-03 mit Hilfe des Menü der BSP-Parameter. Im allgemeinen sind die im Kapitel 8: „ Werkeinstellungen “ (S. 24) beschriebenen Einstellungen ausreichend für einen einwandfreien Betrieb des BSP. -
Seite 22: Wiederherstellen Der Werkseinstellungen {6005
Studer Innotec SA 7.3.7. Wiederherstellen der Werkseinstellungen {6005} Mit diesem Parameter können die Werkseinstellugen wiederhergestellt werden. Für jeden Parameter wird nicht nur der Wert sondern auch die Limiten und das Anwenderlevel zurückgesetzt. Zu dieser Funktion können Sie nur über den Installateur Level zugreifen. -
Seite 23: Forciert Die Anzeige Des Ladezustand Auf 0% {6029
Studer Innotec SA 7.4.10. Forciert die Anzeige des Ladezustand auf 0% {6029} Mit diesem Parameter wird die Anzeige des Ladezustand auf 0% forciert. 7.4.11. Forciert die Anzeige des Ladezustand auf 100% {6030} Mit diesem Parameter wird die Anzeige des Ladezustand auf 100% forciert. -
Seite 24: Werkeinstellungen
Studer Innotec SA V1.0.3 Benutzerhandbuch... -
Seite 25: Technische Daten
Studer Innotec SA 9. Technische Daten Versorgungsspannung 7..85 Vdc Versorgungsstrom 9 mA @ 12 V 5 mA @ 24 V 3 mA @ 48 V Eingangsspannungsbereich 7..85 Vdc Messbereich Shunt ±195 mV RMS Strom @ 25°C ±500 A (BSP 500) ±1200 A (BSP 1200) -
Seite 26: Stichwortverzeichnis
Studer Innotec SA Stichwortverzeichnis Symbole {6000} Grundeinstellungen, 21 {6001} Nominalkapazität, 21 {6002} Nominale Entladezeit (C-Grad), 21 {6003} Zurücksetzen der Batteriehistorie , 21 {6004} Wiederherstellen der Grundeinstellungen, 21 {6005} Wiederherstellen der Werkseinstellungen , 22 {6016} Erweiterte Einstellungen, 22 {6017} Nominalstrom des Shunt, 21... - Seite 28 Studer Innotec SA Rue des Casernes 57 1950 Sion Switzerland +41(0) 27 205 60 80 +41(0) 27 205 60 88 info@studer-innotec.com http://www.studer-innotec.com...
