6 / 8

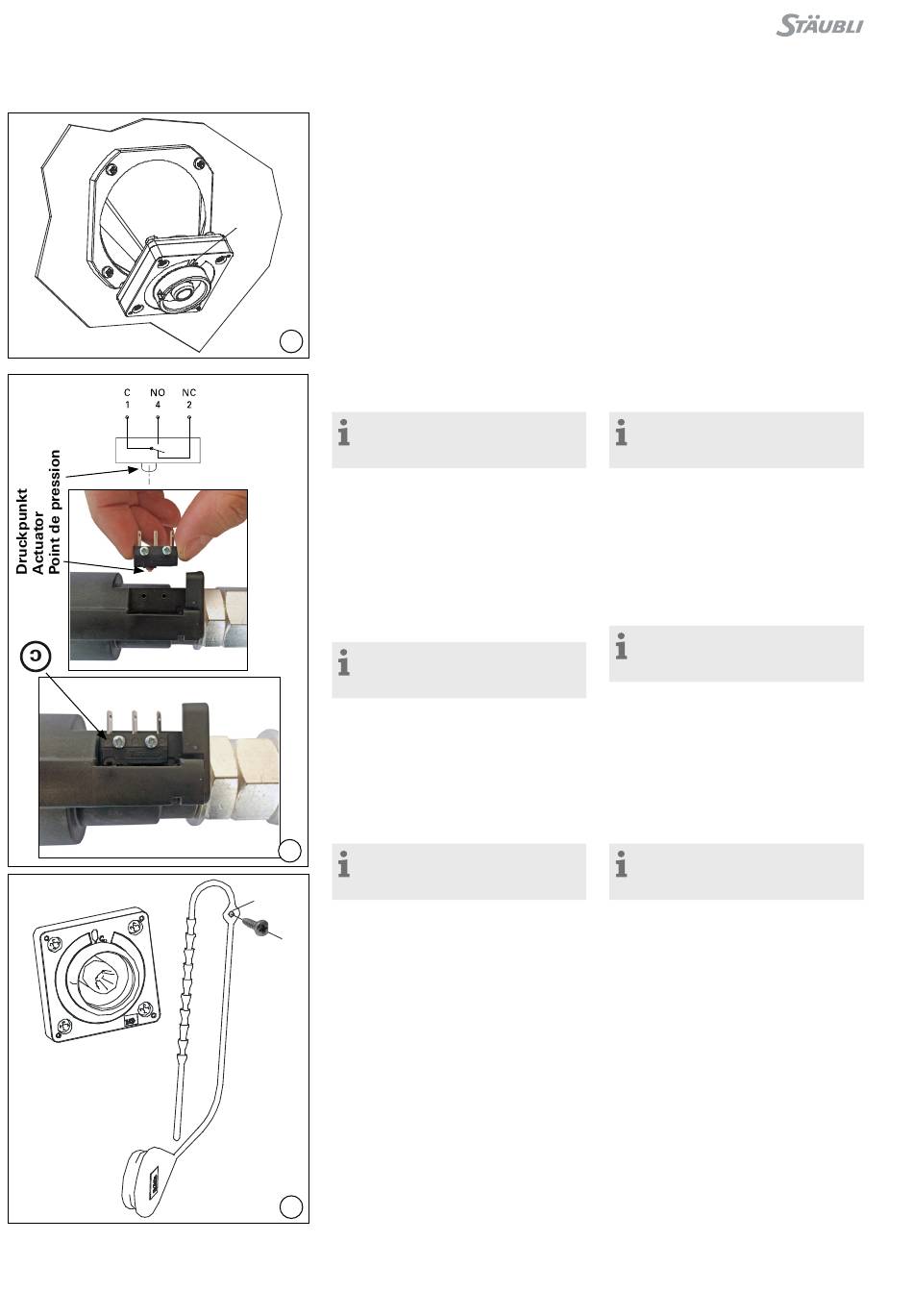

(ill.11)
Stecker von vorne in den Winkelad-
apter stecken� Stecker so ausrichten,
dass die Markierung W beim Steck-
vorgang gut sichtbar ist�
Kreuzschlitzschrauben M6 und Mutter
W
M6 anziehen�
Anzugsdrehmoment 4 Nm.
Anschluss siehe ill� 7, 8 Seite 5
11
Montage des Schutzdeckels
Hinweis:
Siehe Montageanleitung MA036
wwwstaublicom/electrical
Montage des Mikroschalters
(ill. 12)
Mikroschalter auf den Stecker mit PT-
Schrauben anschrauben�
Der Mikroschalter-Kontakt mit Um-
schaltkontakt hat 3 Steckanschlüsse
2�8 x 0�5 und eine Schaltleistung von
6 A, 250 VAC.
Hinweis:
Montagerichtung des Mikroschal-
ters beachten!
Funktionskontrolle des
Mikroschalters
Der Mikroschalter schaltet unmittelbar
bevor die Verriegelung einrastet und
zeigt damit an, dass die Steckverbin-
dung verriegelt ist�
12
Hinweis:
Die korrekte Verriegelung ist erst
nach dem Einrasten sichergestellt
A
Montage des Schutzdeckels
(ill. 13)
Der Schutzdeckel wird von vorne in
den Stecker gesteckt bis zum An-
schlag� Die Gummischlaufe kann über
die Öse A festgeschraubt werden�
13
(ill.11)
Insert plug into angled adapter�
Align plug so that marking W is visible
during plugging�
Tighten Phillips screws M6 and nuts
M6. Tightening torque 4 Nm.
Connection see ill� 7, 8 page 5
Protective cover assembly
Note:
See assembly instructions MA036
wwwstaublicom/electrical
Installation of microswitch
(ill. 12)
Fasten microswitch to plug with PT-
screw� The microswitch contact is a
changeover contact� Type of con-
nection: 3 plug connectors 2�8 x 0�5,
switching capacity 6 A, 250 VAC.
Note:
Check the orientation when as-
sembling the microswitch!
Functional check of
microswitch
By switching immediately prior to
engagement of the interlock, the
microswitch indicates that the plug
connection is engaged�
Note:
Correct interlocking is achieved
only after latching
Protective cover assembly
(ill. 13)
Push the protective cover into the
plug from the front as far as it will go�
Tighten the lanyard to the connector
through the eyelet A�
