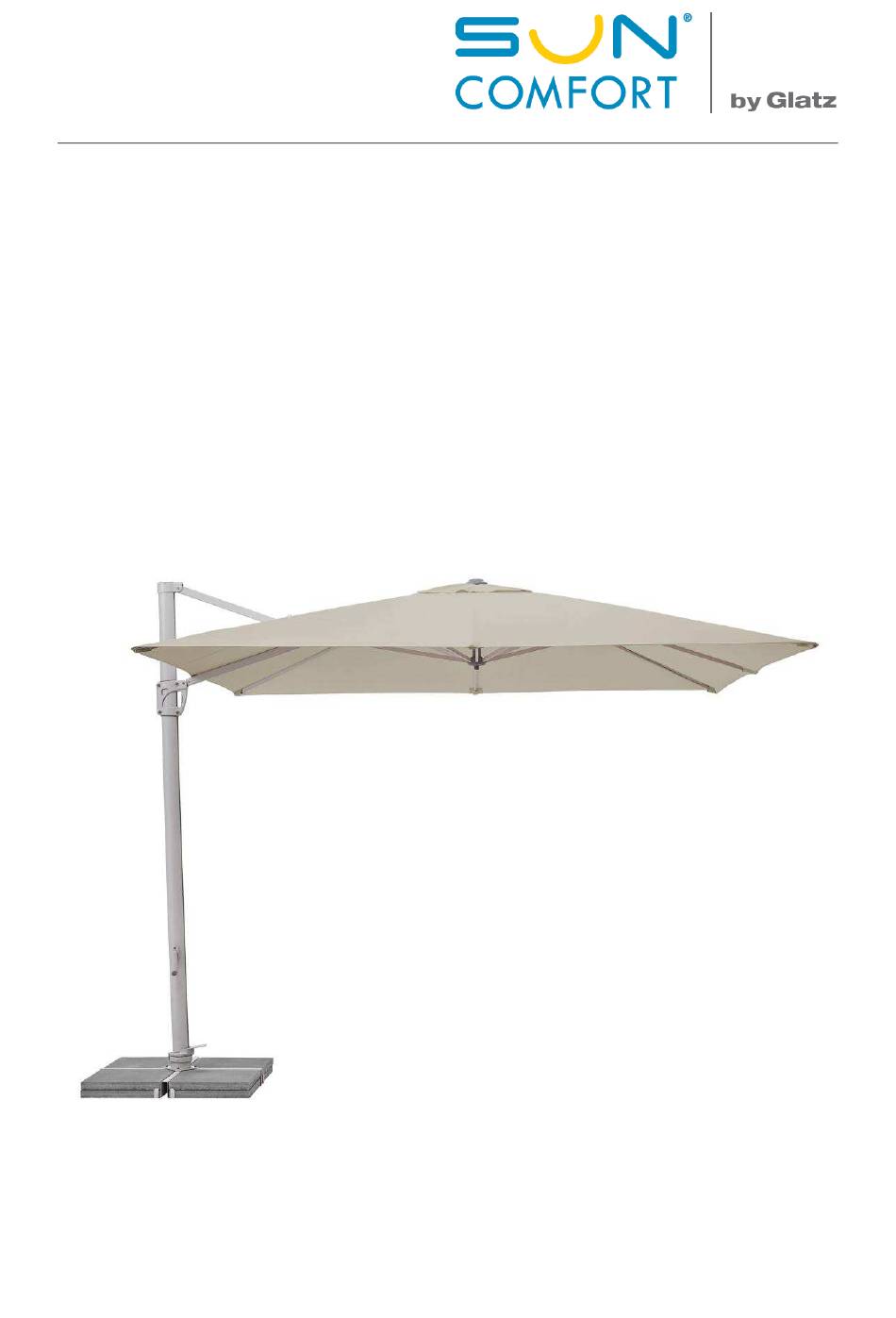

- Seite 1 Servicemanual Sunflex Sonnenschirm Sunflex Technische Änderungen bleiben vorbehalten. © Glatz AG 11/2015...
-
Seite 2: Inhaltsverzeichnis
Sonnenschirm Sunflex In diesem Servicemanual sind folgende Arbeiten beschrieben: Überzug demontieren ..................3 1.1 De-/montage ....................3 Seil-/ Getriebewechsel ..................5 2.1 De-/montage ....................5 Allgemeines ....................... 9 latz AG 2016_Servicemanual_Sunflex_de.doc Pfad: K:\Marketing\Drucksachen\Service Manual\Suncomfort\2016_Servicemanual_Sunflex_de.doc Created: Franziska Breitenmoser/30.03.2016 Updated: Released: Hans Heierli/04.04.2016... -
Seite 3: Überzug Demontieren
Sonnenschirm Sunflex Überzug demontieren De-/montage Vorbereitung: Saubere Unterlage zum Ablegen des Schirmes bereitstellen Werkzeug: Akkuschrauber (Imbus-Satz) oder Kreuzschlitz-Schraubenzieher, Bockleiter Am stehenden Schirm wie folgt vorgehen: Am geschlossenen Schirm alle Streben aus den Stofftaschen lösen. Um den Stoff ebenfalls am Tragarm zu entfernen, zuerst die Arretierung am Wagen lösen, diesen nach oben fahren, bis der Tragarm sich leicht absenkt. - Seite 4 Sonnenschirm Sunflex Den Klettverschluss am Tragarm entlang aufreissen und den Wagen wieder auf die Ausgangsposition zurückbringen. Mit Hilfe einer Leiter am aufrecht stehenden Schirm den Top-Deckel entfernen und anschliessend der Ueberzug vorsichtig über das Schirmgestell ziehen. latz AG 2016_Servicemanual_Sunflex_de.doc Pfad: K:\Marketing\Drucksachen\Service Manual\Suncomfort\2016_Servicemanual_Sunflex_de.doc Created: Franziska Breitenmoser/30.03.2016...
-
Seite 5: Seil-/ Getriebewechsel
Sonnenschirm Sunflex 2. Seil-/ Getriebewechsel De-/montage Am gschlossenen Schirm den Schieber-Deckel lösen und nach unten aus dem Schieberkranz ziehen. Anschliessend die beiden Kreuzschrauben lösen. Strebe(n) nach aussen ziehen um die Seilspannung zu verringern. So gelangt man ans Seilende. Den Knoten lösen und den Haspel entfernen. Anschliessend die Strebe(n) langsam wieder sinken lassen. - Seite 6 Sonnenschirm Sunflex Um Seil und Getriebe auszutauschen, muss der Schirm erst aus der Bodenbefestigung gehoben und auf eine saubern Unterlage gelegt werden. Das alte, lose Seilende mit dem neuen Seil verbinden (Klebeband/Tape) und dieses dann vorsichtig über die Rollen wieder einziehen. .
- Seite 7 Sonnenschirm Sunflex Am Wagen die Arretierung drücken um den Mastkopf besser rausziehen zu können. Anschliessend den Stift am oberen Mastende entfernen und Umlenkgehäuse sowie die Umlenkrolle herausziehen. latz AG 2016_Servicemanual_Sunflex_de.doc Pfad: K:\Marketing\Drucksachen\Service Manual\Suncomfort\2016_Servicemanual_Sunflex_de.doc Created: Franziska Breitenmoser/30.03.2016 Updated: Released: Hans Heierli/04.04.2016...
- Seite 8 Sonnenschirm Sunflex Kurbelgehäuse vorsichtig lösen und abnehmen. Vorsicht: Beim Entfernen des Gehäuses darauf achten, dass die kleine Sprungfeder nicht verloren geht. Kurbelachse aus dem Kurbelgehäuse ziehen. latz AG 2016_Servicemanual_Sunflex_de.doc Pfad: K:\Marketing\Drucksachen\Service Manual\Suncomfort\2016_Servicemanual_Sunflex_de.doc Created: Franziska Breitenmoser/30.03.2016 Updated: Released: Hans Heierli/04.04.2016...
-
Seite 9: Created: Franziska Breitenmoser/30.03.2016
Sonnenschirm Sunflex Allgemeines · Der Zusammenbau der oben beschriebenen Demontagen erfolgt jeweils in umgekehrter Reihenfolge. · Nach Fertigstellung einer Reparatur sollte jeweils eine Funktionskontrolle durchgeführt werden. Die Seilspule am Seil aus dem Mast ziehen, das alte Seil lösen und wie unten abgebildet, das neue gleich wieder einziehen.
