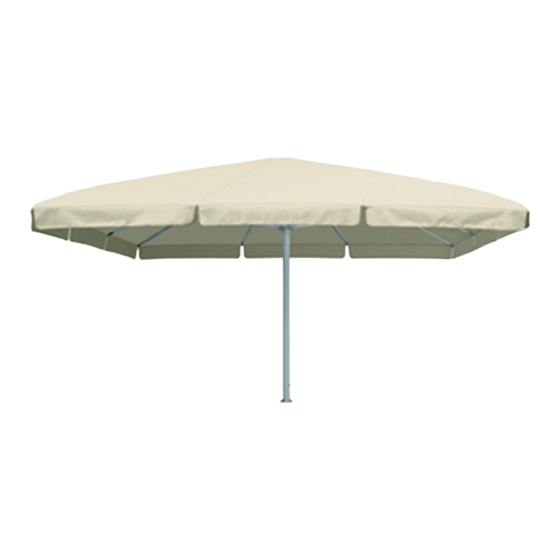

GLATZ PALAZZO M8 Montage- Und Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. GLATZ Anleitungen
  4. Gartenmöbel
  5. PALAZZO M8
  6. Montage- und gebrauchsanleitung

GLATZ PALAZZO M8 Montage- Und Gebrauchsanleitung

Vorschau anzeigen Andere Handbücher für PALAZZO M8:
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Sonnenschirm
®
Palazzo
M8
Montage- und Gebrauchsanleitung
®
PALAZZO
M8
10.2005-D
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GLATZ PALAZZO M8

Inhaltszusammenfassung für GLATZ PALAZZO M8

  • Seite 1 Sonnenschirm ® Palazzo Montage- und Gebrauchsanleitung ® PALAZZO 10.2005-D...

  • Seite 2: Inhaltsverzeichnis

    Sonnenschirm ® Palazzo Inhaltsverzeichnis SICHERHEITSVORSCHRIFTEN ................3 Verwendung der Schirme................3 Bodenverankerung ..................3 Elektroinstallation ....................3 Beachten Sie bitte im Besonderen folgende Punkte ........3 LIEFERUMFANG ....................4 Kundenseitige Leistung ...................4 Optionen......................4 Möglichkeiten zur Verankerung ...............5 MONTAGE ......................6 Montage Standard...................6 Montage mit Option Aufstellscharnier (zu Bodenhülse M8)......7 DEMONTAGE ......................9 Schirm umlegen (Standard) ................9 Schirm umlegen (bei Option Aufstellscharnier) ..........10...

  • Seite 3: Sicherheitsvorschriften

    Überraschend auftretender Starkwind könnte gravierende Schäden verursachen. Verwendung der Schirme Die Glatz-Grossschirme sind ausschliesslich als wetterbeständiger Sonnenschutz bestimmt. Die Windfestigkeit des aufgespannten Schirmes ist begrenzt und die Angaben darüber setzen eine Verankerung gemäss der Anleitung voraus. Mobile Ständer haben im Vergleich zur Bodenverankerung eine reduzierte Standfestigkeit.

  • Seite 4: Lieferumfang

     Verwenden Sie den Schirm nur in unbeschädigtem Zustand und achten Sie auf allfällige Störungen. Veranlassen Sie deren fachmännische Behebung vor weiterem Gebrauch!  Verwenden Sie nur Original Glatz-Zubehör und Ersatzteile, um Gewähr für Sicherheit, ungetrübten Komfort und einwandfreie Funktion zu erhalten.  Zum Anbringen oder Entfernen einer Schutzhülle ist gegebenenfalls eine selbststehende, standsichere Aufstiegshilfe zu verwenden.

  • Seite 5: Möglichkeiten Zur Verankerung

    Sonnenschirm ® Palazzo Möglichkeiten zur Verankerung  Bodenhülse M4 mit Deckel (Standard)  Bodenhülse M8 mit Deckel und Aufstellscharnier  Montageplatte mit (M8) oder ohne (M4) Aufstellscharnier  Spezial-Montageplatte mit (M8) oder ohne (M4) Aufstellscharnier für Garagen und Auf-Deckenmontage  Mobiler Sockel (nur bis maximal 40 m Schirmfläche) Damit die statischen Bedingungen der Befestigung erfüllt sind, ist die Bedienungsanleitung der entsprechenden...

  • Seite 6: Montage

    Sonnenschirm ® Palazzo MONTAGE Montage Standard ® Die folgende Beschreibung bezieht sich auf die Standardausführung des Palazzo (mit Bodenhülse M4). 3.1.1 Schirm aufstellen (Es sind 2 erwachsene Personen notwendig)  Topscheibe aufsetzen und festschrauben.  Verbindungsbolzen (1) Mast/Standrohr entfernen (Fig. 2). ...

  • Seite 7: Montage Mit Option Aufstellscharnier (Zu Bodenhülse M8)

    Sonnenschirm ® Palazzo Montage mit Option Aufstellscharnier (zu Bodenhülse M8) (besonders angezeigt bei Elektroinstallation) 3.2.1 Vorbereitung (Es sind 2 erwachsene Personen notwendig)  Deckel von der Bodenhülse (1) abschrauben (Fig. 4).  Fixiersteg (2) vom Mastfuss entfernen und Pressring (3) bis über Kurbelöffnung (4) hochschieben.
  • Seite 8 Sonnenschirm ® Palazzo 3.2.2 Mast stellen  Mast (9) sorgfältig senkrecht aufrichten und noch festhalten (Fig. 6).  Sicherungsschraube (5) einsetzen.  Mit Nivellierschrauben (11) allenfalls Senkrechtstellung justieren.  Schirm ausrichten.  Pressring (3) auf Mastfuss absenken und Verankerungsschrauben (12) einsetzen (Fig.

  • Seite 9: Demontage

    Sonnenschirm ® Palazzo DEMONTAGE Schirm umlegen (Standard) (Es sind 2 erwachsene Personen notwendig)  Umlegeplatz frei machen.  Verbindungsbolzen (1) entfernen und Abdeckblech (2) hochschieben (Fig. 8).  Schirm senkrecht festhalten und dabei Verankerungsschrauben (3) entfernen.  Schirm sorgfältig nach Seite der Kerbe umlegen (Fig. 9). ...

  • Seite 10: Schirm Umlegen (Bei Option Aufstellscharnier)

    Sonnenschirm ® Palazzo Schirm umlegen (bei Option Aufstellscharnier) (Es sind 2 erwachsene Personen notwendig)  Umlegeplatz freimachen.  Anpressring von Bodenhülse losschrauben und oberhalb der Handkurbel gepolstert fixieren (Fig. 10).  Schirm festhalten und Sicherungsschraube (5) lösen (Fig. 11).  Schirmmast sorgfältig umlegen. ...

  • Seite 11: Bedienung

    Sonnenschirm ® Palazzo BEDIENUNG (Bei Schirmen mit Motorantrieb, Heizung und/oder Beleuchtung ist die zugehörige Montage- und Bedienungsanleitung zu befolgen.) Schirm aufspannen  Öffnungsbereich freimachen.  Bindegurt abnehmen.  Schirm vorspreizen indem Dachstreben und Stoff nach aussen gelockert werden (Fig. 12). ...

  • Seite 12: Bemerkungen Zum Wind

    (3) Mit der mitgelieferten Bindegurte die aufgewickelten Stoffbahnen gut sichern. (Der Stoff darf im Wind nicht flattern) Fig. 13 Fig. 14 Da Glatz die ordnungsgemässe Behandlung des Schirmüberzugs nicht beeinflussen kann, fallen allfällige Schäden bedingt durch Scheuern (Abrieb) nicht unter die ordentliche Gewährleistung! 10.2005-D...

  • Seite 13: Regionen Mit Viel- Oder Starkwind

    Sonnenschirm ® Palazzo 5.3.3 Regionen mit Viel- oder Starkwind Im Herbst nach Saisonende den Schirm abbauen und an einem trockenen Ort überwintern. 5.3.4 Aufstellen von neuen Schirmen Neue Schirme nicht im Herbst, sondern erst im Frühling vor Saisonstart aufbauen! 5.3.5 Verwendung der Schutzhülle (Option) Die Schutzhülle soll vollständig geschlossen und mit dem Seil festgebunden werden.

  • Seite 14: Wartung Und Pflege

    Tagen. Gestell Die Gestellteile können mit Wasser abgerieben werden. Die Beschichtungsfarben lassen sich mit einer Autopolitur auffrischen. Lackschäden können mit dem bei Glatz erhältlichen Farbreparaturset nachgebessert werden. Schirmspannung Ein gut gespannter Schirm ist windstabiler und bleibt länger schön. Bei Bedarf lassen sich die Dachstreben-Verlängerungen (1) verstellen.

  • Seite 15: Überwinterung

    Sonnenschirm ® Palazzo Überwinterung Schirm trocken und staubgeschützt lagern. Testen Sie vor Wiederinbetriebnahme den Zustand und die einwandfreie Funktion. Sichern Sie allfällig vor der Überwinterung gelöste Schrauben und Muttern der Streben mit einem wiederlösbaren Leim (z.B. Locktite 243). Falls sich infolge von Überlastungen irgendwelche Deformationen, Risse oder wacklige Verbindungsstellen zeigen sollten, ist der Schirm vor neuer Inbetriebnahme, einer fachmännischen Revision zu unterziehen.

  • Seite 16: Informationsservice

    Sonnenschirm ® Palazzo Herzlichen Dank, dass Sie ein Produkt von Glatz gekauft haben! INFORMATIONSSERVICE Wünschen Sie bezüglich Sicherheit oder Einsatz des Produktes weitere Informationen, so wenden Sie sich an Ihren Fachhändler. Antworten zu den häufigsten Produktfragen finden Sie auch auf unserer Homepage www.glatz.ch unter dem Stichwort FAQ (frequently asked questions).
