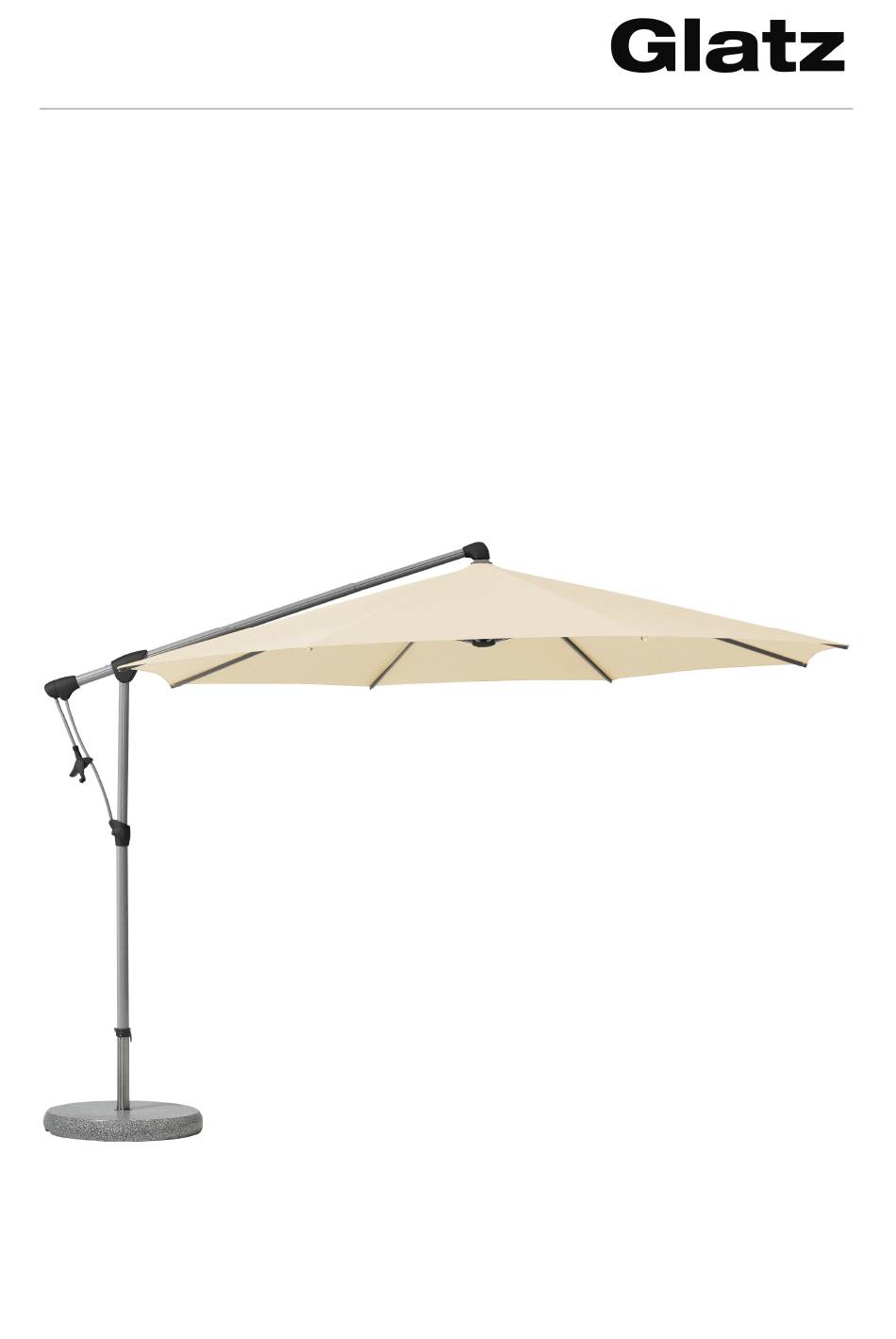

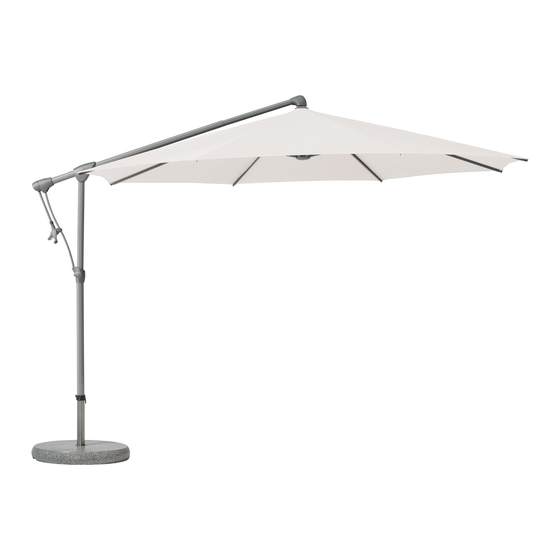

- Seite 1 Sonnenschirm Sunwing C+ Servicemanual Sunwing C+ Technische Änderungen bleiben vorbehalten. © Glatz AG 02 / 2019 GLATZ AG . Neuhofstrasse 12 . 8500 Frauenfeld . Switzerland . www.glatz.ch...
-
Seite 2: Inhaltsverzeichnis
Strebe in Schieber austauschen……………………………………………………………………. 26 Überzug montieren…………………………………………………………………………………….26 Schirmteil montieren………………………………………………………………………………….. 26 5.10 Funktionskontrolle……………………………………………………………………………………..26 Scotch Klebeband am Tragarm anbringen oder austauschen……………………………………27 Seitenstrebe wechseln……………………………………………………………………………….. 28 Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 3: Schraubensicherung Allgemein
0.5m Draht ca. Ø2mm, mit Zange Haken an Ende gebogen Seil am Schirmteil lösen Stopfen im Schieber entfernen Seilklemme aus Schieber ziehen und defektes Seil abwickeln Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 4: Tragarmverlängerung Demontieren
Je nach Lage der Sperrfeder entweder mit Haken ziehen oder mit einem Schraubendreher schieben, bis die Sperrfeder wieder im Loch einrastet. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 5: Tragarmverlängerung Montieren
Diese darf nicht verletzt werden. Falls nötig, Kunststoff-Führung ersetzen. Seil befestigen Seil durch Schieber führen Seil auf Seilklemme befestigen, wie abgebildet Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 6: Funktionskontrolle
Das neue Seil kann am alten angeknüpft werden und kann so einfach in die Konstruktion eingezogen werden. In diesem Fall können einzelne Schritte dieser Anleitung ausgelassen werden. Seil am Schirmteil lösen Stopfen im Schieber entfernen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 7: Schirmteil Entfernen
Sonnenschirm Sunwing C+ Seilklemme aus Schieber ziehen und defektes Seil abwickeln Schirmteil entfernen Schrauben am Tragarmkopf lösen Schirmteil herausziehen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 8: Bedieneinheit Ersetzen
Sonnenschirm Sunwing C+ 3.6 Bedieneinheit ersetzen Senkschraube lösen, Tragarmkopf abmontieren Schalenhälften entfernen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... - Seite 9 Es kann sein, dass der Rohrendzapfen im Tragarm stecken bleibt. Dieser muss vom Rohr entfernt werden und mit Loctite 401 Schnellkleber verleimt werden. Teflon in 2 Hälften einkleben Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
- Seite 10 Seil von der defekten Bedieneinheit durchschneiden. Mit dem Seil von der Ersatzbedieneinheit verkleben anschliessend durch das Teleskope ziehen. Seil durch das Teleskoprohr ziehen, Handkurbel abnehmen Zusammenbau der zwei Schalen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
- Seite 11 Sonnenschirm Sunwing C+ Bedieneinheit zusammengebaut Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
-
Seite 12: Tragarmkopf Öffnen
Sunwing C+ Tragarmkopf öffnen Schraube entfernen. Obere Schale vom Tragarm abheben. Tragarmverlängerung aus Tragarm ziehen Sperrfeder betätigen. Tragarmverlängerung ganz aus Tragarm ziehen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 13: Kurbel Entfernen
3 Schrauben entfernen. Oberes Drehlagergehäuse abheben. Oberes Bediengriffgehäuse abheben. 3.11 Bediengriff öffnen Manschette am Bediengriff abziehen. Von Hand nach oben schieben. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 14: Defektes Seil Entfernen
3.12 Defektes Seil entfernen Die Seilhälfte je am Ende aus dem Gestänge ziehen. 3.13 neues Seil durch Lenkstange ziehen Einziehhilfe durch Lenkstange stossen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 15: Steuergriff Zusammenbauen
Seilspule ziehen. Der Knoten muss auf der Seite der Seilspule mit dem grossen Durchmesser der Bohrung zu liegen kommen. 8er-Knoten legen. Seilende muss ca. 1 cm über den Knoten stehen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 16: Neues Seil Durch Tragarm Ziehen
Einziehhilfe von hinten durch den hinteren Teil des Tragarms ziehen. Die Einziehhilfe muss auf der Seite der Sperrklinke am Stift durchgestossen sein (unterhalb). Seil durchziehen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... - Seite 17 Druckstück auf Kupplungsring aufsetzen. Darauf achten, dass Nocke in Schlitz eingreift. Andernfalls kann der Kupplungsring nicht sauber platziert werden. Bediengriff, Kupplungsring Lagerringe und Seitenstrebe einsetzen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
- Seite 18 Bediengriffgehäuse aufsetzten und festschrauben, Drehlagergehäuse aufsetzen und mit 2 Schrauben festziehen. Einziehhilfe von hinten durch Tragarmverlängerung ziehen. Seil befestigen und durchziehen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
- Seite 19 Kunststoff-Führung angebracht. Diese darf nicht verletzt werden. Falls nötig, Kunststoff-Führung ersetzen. Seilführung im Tragarmkopf wie abgebildet erstellen Tragarmkopf zusammenbauen und Schraube festziehen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
-
Seite 20: Neues Seil In Schirm Einziehen
Seil durch Krone ziehen Schirmteil in Tragarmkopf schieben. Dabei muss die Nute im Adapterrohr zum Tragarm gerichtet sein. Schraube einsetzen und anziehen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 21: Funktionskontrolle
Ca. 3 Mal Seil auf Klemme aufwickeln. Seilklemme in Schieber legen und mit Stopfen verschliessen. 3.17 Funktionskontrolle Schirm mit Kurbel öffnen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 22: Schirmteil Und Überzug Auswechseln
Siehe Kapitel 3.5 Überzug entfernen 2 Schrauben am Topring lösen, Topring entfernen. Alle Schrauben an den Streben lösen. Alten Überzug vom Gestell entfernen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 23: Neuen Überzug Aufziehen
Mit der Hand durch die Mitte des Überzugs und in die Öffnung greifen. Den Innenstock wie abgebildet greifen und den Überzug mit der anderen Hand über das Gestell stülpen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 24: Schirmteil Montieren
Stiftschlüssel 6-kant 4 mm Schraubendreher Grösse 1 Schraubendreher Kreuzschlitz mittel Gummiband Seil an Schirmteil lösen Siehe Kapitel 3.5 Schirmteil entfernen Siehe Kapitel 3.5 Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 25: Überzug Entfernen
Kronenhälften auseinander schieben. Darauf achten, dass die herausfallenden Stifte nicht verloren gehen. Defekte Strebe ersetzen. Streben mit Gummiband zusammenhalten. Stifte einsetzen. Stifte in korrekte Position bringen Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 26: Strebe In Schieber Austauschen
Schirm mit Kurbel öffnen. Dabei darf kein Spalt zwischen den beiden Krone- bzw. Schieberteilen entstehen. Falls dennoch ein Spalt entsteht ist mindestens ein Stift nicht korrekt platziert. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 27: Scotch Klebeband Am Tragarm Anbringen Oder Austauschen
Tragarmverlängerung aus dem hinteren Tragarmteil entfernen. Wenn bei der Demontage der Zentrierstopfen im hinteren Tragarmteil stecken bleibt, muss dieser mit der Tramarmverlängerung verklebt werden. Klebung mit Loctite Schnellkleber 401 Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... -
Seite 28: Seitenstrebe Wechseln
Dabei ist auf die Ausrichtung des Scotch Klebebands zu achten (Ausrichtung auf die Einbuchtungen). Die Tragarmverlängerung vorsichtig in das hintere Tragarmteil einführen. 7. Seitenstrebe wechseln An der Seitenstrebe-Abstützung die Schraube lösen und entfernen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013... - Seite 29 Sonnenschirm Sunwing C+ Die beiden Schrauben am Schwenklager Gehäuse lösen und entfernen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
- Seite 30 Die Bolzen an den beiden Enden der Seitenstrebe in die entsprechenden Aussparungen am Schwenklager und an der Seitenstrebe-Abstützung einlegen. Aussparungen für die Bolzen am Schwenklager. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
- Seite 31 Sonnenschirm Sunwing C+ Die beiden Hälften des Schwenklagers und der Seitenstrebe-Abstützung aufsetzen, die Schrauben einsetzen und festziehen. Glatz AG 2019_Servicemanual Sunwing C+_DE Pfad: Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Sunwing C+\Word\2019_Servicemanual Sunwing C+_DE.doc Erstellt: Dino Aeschbacher/29.09.2010 Aktualisiert: Mattea Pelusi/05.02.2019 Veröffentlicht: hon_mg/22.11.2013...
