Inhaltszusammenfassung für GLATZ PENDALEX V+

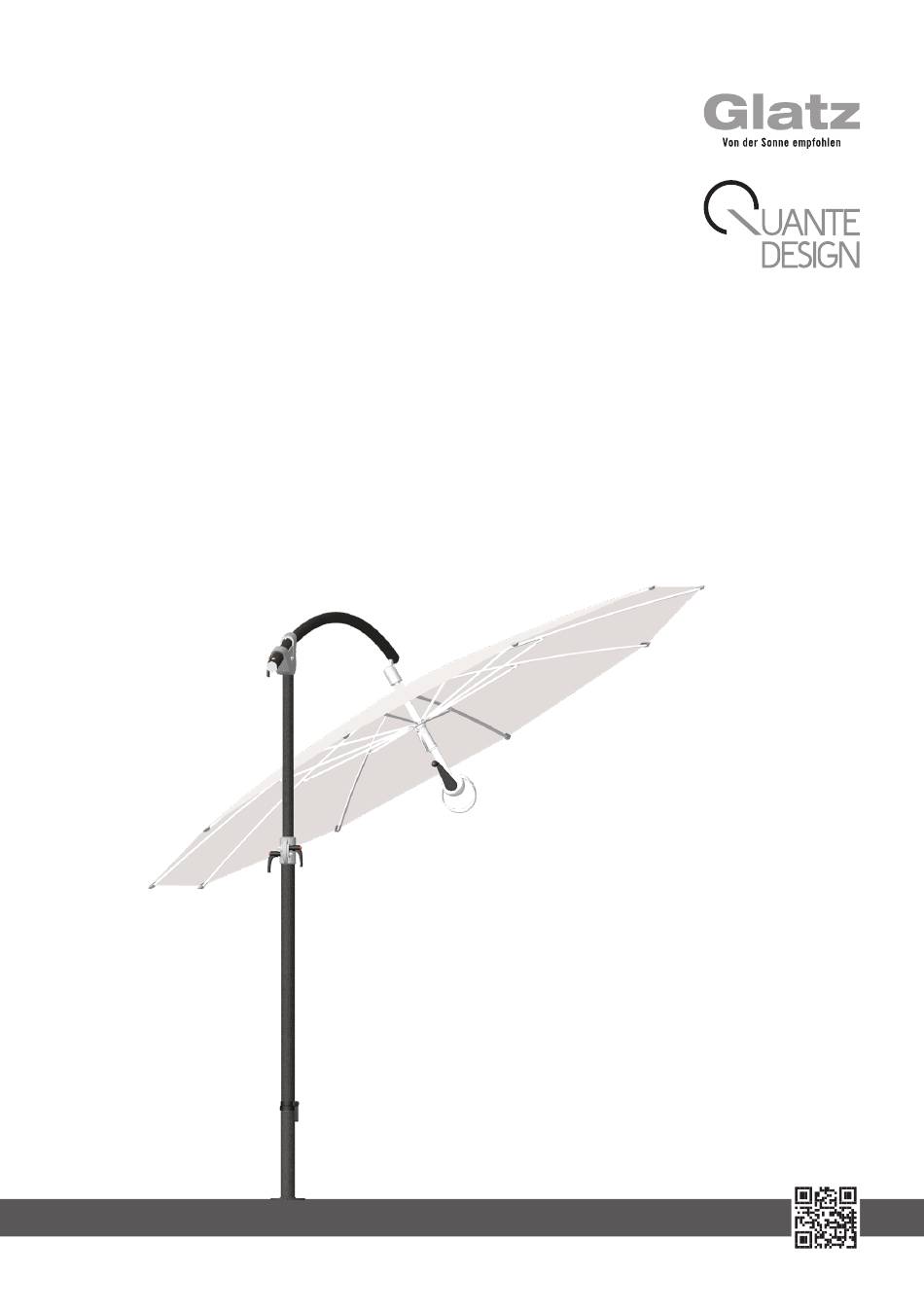

- Seite 1 Bedienungsanleitung Ampelschirm - PENDALEX ®...
-
Seite 2: Inhaltsverzeichnis
Kerbe und Zapfen ausrichten Bedienung mit dem Spannstock Schirmteil öffnen Einstellen der Schirmneigung Schirmteil schließen Kurbelset einbauen Vorbereitungen Einbau Bedienung mit dem Kurbelset Schirmteil öffnen Einstellen der Schirmneigung Schirmteil schließen Schirm sichern Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... - Seite 3 Polyester-Schutzhülle Aufbau Bedienung Nichtgebrauch Lagerung PENDALEX -Butler ® Bezeichnungen Aufbau Bedienung Staubschutzhülle Bedienung Pflege Schirmbespannung Schirmgestell Reinigung Lebensdauer www.quante-design.de Hotline 0049(0)2923/9722-0...
- Seite 4 Genießen Sie den Sommer im Schatten Ihres PENDALEX ® Einen sonnigen Sommer wünscht Ihnen das Team von Quante-Design. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Sicherheitsvorschriften bilden zusammen mit den technischen Informationen für Montage und Bedienung die Grundlage zum bestimmungsgemäßen Gebrauch des Sonnenschirms in privaten, gewerblichen und öffentlichen Räumen. Sie sind vor Montage und Gebrauch des Schirms zur Kenntnis zu nehmen, zu befolgen und für den späteren Bedarf aufzubewahren. - Seite 6 Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®...
-
Seite 7: Technik
Technik Bodenverankerung Bodenhülse, Boden- oder Systemplatte, Sockelständer bzw. Mauerkonsole oder Rollensockel mit Standrohr zur Aufnahme des Schirmmasten. Schirmmast Kombiklemme Die Höhenverstellung und das Drehgelenk sind am Schirmmasten in der Kombiklemme vereint. Die Gasdruckfeder erleichtert das Verstellen der Höhe (Hub 70 cm). Knickgelenk Ermöglicht stufenloses Aus-/Einfahren des Schirmauslegers und somit die exakte Positionierung des Schirmteils. -
Seite 8: Aufbau
Legen Sie Ihren Daumen auf den Knopf der Feststellschraube und ziehen Sie den Klemmhebel zu sich heran. Bringen Sie den Hebel in eine senkrechte Position. Er sollte immer nach unten ausgerichtet sein um einer Verletzungsgefahr vorzubeugen. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 9: Funktionen Im Überblick
Funktionen im Überblick Verstellen des Schirmauslegers Lösen Sie die Feststellschraube am Knickgelenk durch Drehen, mit einer Umdrehung gegen den Uhrzeigersinn. Um den Schirmausleger auszufahren umfassen Sie das geschlossene Schirmteil mit beiden Händen, heben es leicht an und bewegen sich vom Schirmmasten weg. Um den Schirmausleger einzufahren umfassen Sie das geschlossene Schirmteil mit beiden Händen, heben es leicht an und bewegen sich zum Schirmmasten hin. -
Seite 10: Schirmteil Einhängen
Lösen Sie den Spannstock bzw. das Kurbelset mit mindestens acht Umdrehungen. Halten Sie das Schirmteil mit der rechten Hand fest und drehen die Schirmaufhängung mit der linken Hand um 90°. Nun können Sie das Schirmteil entnehmen. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 11: Höhenverstellung
Höhenverstellung Lösen Sie den oberen Klemmhebel der Kombiklemme am Schirmmasten durch Drehen mit einer Umdrehung gegen den Uhrzeigersinn. Leichtes Antippen des Auslegers unterstützt die Gasdruckfeder bei der Höhenverstellung. Zum Absenken des Schirms umfassen Sie den oberen Teil des Teleskopmasten und ziehen diesen in die gewünschte Position herunter. Nach der Positionierung fixieren Sie die Feststellschraube handfest durch Drehen im Uhrzeigersinn. -
Seite 12: Kerbe Und Zapfen Ausrichten
Fassen Sie das Schirmteil an den Schirmspeichen und neigen es in eine senkrechte Position. Fixieren Sie das senkrecht gestellte Schirmteil in der gewünschten Position durch Drehen des Kurbelsets bzw. Spannstocks im Uhrzeigersinn. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 13: Bedienung Mit Dem Spannstock
Bedienung mit dem Spannstock Schirmteil öffnen Fahren Sie den Schirmausleger vollständig aus. Nehmen Sie den Bindegurt ab und spreizen die Streben und Stoffbahnen vor, indem Sie diese etwas auseinanderziehen. Greifen Sie aufrecht stehend mit der rechten Hand nach einer Speichenspitze und führen diese in Überkopfhöhe. Greifen Sie mit der linken Hand den Schieber und führen diesen nach oben. -
Seite 14: Einstellen Der Schirmneigung
Greifen Sie mit der linken Hand den Schieber und lösen die Arretierung. Hinweis: Die zweite Hand darf sich nicht am Spannhebel befinden - Quetschgefahr. Ziehen Sie den Schieber vom Spannstock ab und treten seitlich aus dem Schirmteil heraus. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 15: Kurbelset Einbauen
Kurbelset einbauen Vorbereitungen Greifen Sie aufrecht stehend mit der rechten Hand nach einer Speichenspitze und führen diese in Überkopfhöhe. Greifen Sie mit der linken Hand den Schieber und führen diesen nach oben um das Schirmteil leicht zu öffnen. Entfernen Sie den Spannstock aus der Schirmkrone, indem Sie diesen gegen den Uhrzeigersinn herausdrehen. -
Seite 16: Einbau
Sie mit der rechten Hand bis das Schirmteil aufgespannt ist. Der Schieber ist komplett in den Innenstock eingefahren. Sichern Sie das Schirmteil gegen Herausfallen, indem Sie das Kurbelset am Ring um mindestens acht Umdrehungen im Uhrzeigersinn drehen. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 17: Bedienung Mit Dem Kurbelset
Bedienung mit dem Kurbelset Schirmteil öffnen Fahren Sie den Schirmausleger vollständig aus. Nehmen Sie den Bindegurt ab und spreizen die Streben und Stoffbahnen vor, indem Sie diese etwas auseinanderziehen. Greifen Sie aufrecht stehend mit der rechten Hand nach einer Speichenspitze und führen diese in Überkopfhöhe. Greifen Sie mit der linken Hand in den Ring des Kurbelsets. -
Seite 18: Schirmteil Schließen
Achtung: Um eine vorzeitige Abnutzung und Scheuerschäden zu vermeiden, wickeln Sie den Schirmbezug immer korrekt auf. Hinweis: Schutzhülle nur über einen trockenen Schirm überziehen! Nass gewordene Schirme öffnen und trocknen lassen. Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 19: Polyester-Schutzhülle
Polyester-Schutzhülle Aufbau Breiten Sie die Schutzhülle auf einem sauberen Untergrund aus und öffnen den Reißverschluss komplett. Verschrauben Sie die beiliegenden Kunststoffstäbe miteinander. Schieben Sie den vormontierten Stab vollständig in die Öffnung unterhalb des Reißverschlusses (Roter Pfeil). Fixieren Sie den Stab, indem Sie diesen in die kleine Tasche unterhalb der Einschuböffnung rutschen lassen. -
Seite 20: Nichtgebrauch
25 cm bis UK Decke). Wählen Sie die Dübel und das Befestigungsmaterial dem Baugrund entsprechend (z.B. Beton oder Mauerwerk) aus. Befestigen Sie den Pendalex -Butler mit dem ® OK Bodenbelag Schwerlastdübel. ± 0,00 cm Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 21: Bedienung
Hinweis: Vor der Montage ist zu prüfen, ob sich Strom- bzw. Wasserleitungen am Einbauort in der Wand befinden. Eine unsachgemäße Montage, insbesondere die Verwendung ungeeigneter Dübel im Mauerwerk, führt zu Schäden. Bedienung Lösen Sie den Spannstock bzw. das Kurbelset mit mindestens acht Umdrehungen. -
Seite 22: Staubschutzhülle
Rückstände auf dem Schirm zu verhindern • nur vollständig trockene Schirme schließen um Stockflecken zu vermeiden • Spannen Sie den Schirmbezug regelmäßig nach, um Beschädigungen am Schirmbezug und einen erhöhten Verschleiß am Schirmgestell zu vermeiden Ampelschirm | PENDALEX by Glatz AG, Schweiz ® ®... -
Seite 23: Schirmgestell
Schirmgestell • Schraubverbindungen, Splinte und bewegliche Teile überprüfen • drehbare Teile mit Siliconspray pflegen • mit mildem Reinigungsmittel reinigen • bei starken Verschmutzungen helfen Lackreiniger und Lackpolitur aus dem Kfz-Bereich Reinigung • tensidfreie Reinigungsmittel • Feinwaschmittel flüssig Hinweis: Reiniger immer an kleinen Stellen ausprobieren. Keine Gewähr oder Haftung für den Erfolg oder Schäden! Ungeeignete Reinigungsverfahren •... - Seite 24 Version 2.5 / Feb r uar 2015 UANTE - DE SIGN GMBH & CO. KG SCHWARZENWEG 9 59510 L IPPE TAL FON : 0 2 9 2 3 / 97 22 0 FAX : 0 2 9 2 3 / 97 22 28 www.
