Thermon Terminator ZT-P-XP Installationsverfahren Seite 4

Thermostat-anschlusskit

Werbung

Terminator

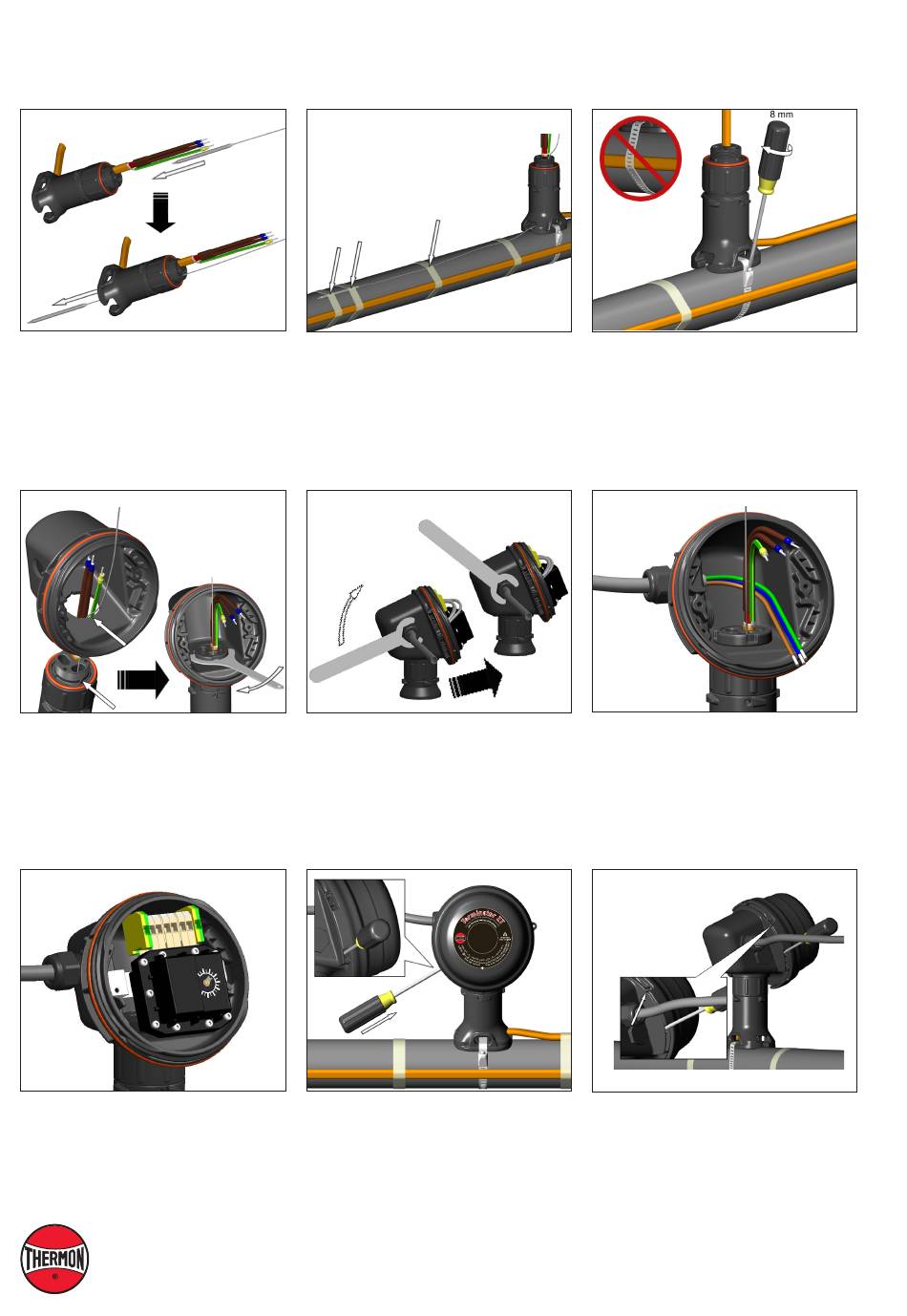

10.
Schieben Sie den Thermostat-Messfühler durch
die Mutter und die Schnellanschluss-Öffnung in
den Anschlusskasten-Unterteil. Falls erforderlich,
können Sie etwas Schmiermittel (vom Benutzer
bereitzustellen) auf das Ende des Thermostat-
Messfühlers auftragen. Schieben Sie ihn durch die
konische Tüllenöffnung. Drücken Sie überschüssiges
Kapillarrohr durch den Schnellanschluss.
13.
Nehmen Sie den Thermostat heraus. Montieren
Sie den Anschlusskasten-Unterteil auf den
Schnellanschluss. Stellen Sie sicher, dass
die Schlitze korrekt an der Unterseite des
Anschlusskastens ausgerichtet sind. Ziehen Sie
die Mutter mit dem Terminator-LN-Werkzeug
fest. Bei horizontaler Montage müssen die
Anschlussöffnungen nach unten zeigen.
16.
Installieren Sie den Thermostat und führen Sie
die Systemverdrahtung durch. Die Schrauben
des Terminals sollten mit einem Anzugsmoment
von 1,4 Nm (12,4 lb-in) festgezogen werden.
Verdrahtungsdetails siehe Seite 5. Stellen Sie den
Thermostat auf den gewünschten Sollwert ein.
Die Begleitheizungsspezialisten
ZT-P-XP
TM
11.
Befestigen Sie Thermostat-Messfühler und
Kapillarrohr am Rohr.
14.
Entfernen Sie die M25-Staubschutzkappe. Bringen
Sie eine M25-Stromdurchführung (bitte separat
bestellen) und M25-Blindstopfen an.
17.
Setzen Sie den Anschlusskasten-Deckel auf und
ziehen Sie ihn mit der Hand fest. Führen Sie
einen Schraubendreher in den Ratschenschlitz
an der Seite des Anschlusskasten-Unterteils ein.
Benutzen Sie die Schraubendreher-Ratsche im
Anschlusskasten-Deckel. Der Deckel dreht sich
um 30°.
®
INSTALLATIONSVERFAHREN
12.
15.
IP66
PN 27656
-45°C ≤ Ta ≤ + 55°C
0 5 3 9
II 2 G & D EEx ed II C T5
DEMKO 02ATEX132552X
18.
4
Montieren Sie den Schnellanschluss mit Hilfe eines
Rohrbandes an das Rohr. Kleben Sie kein Band
über das Kabel. Kleben Sie die Ausdehnungs-
Schleife an das Rohr.
Installieren Sie das Stromversorgungskabel (falls
erforderlich).
Deckel-Verriegelungsmechanismus vollständig
eingerastet. Um den Deckel abzunehmen, führen
Sie Schritt 17 in umgekehrter Reihenfolge durch.
