Terminator

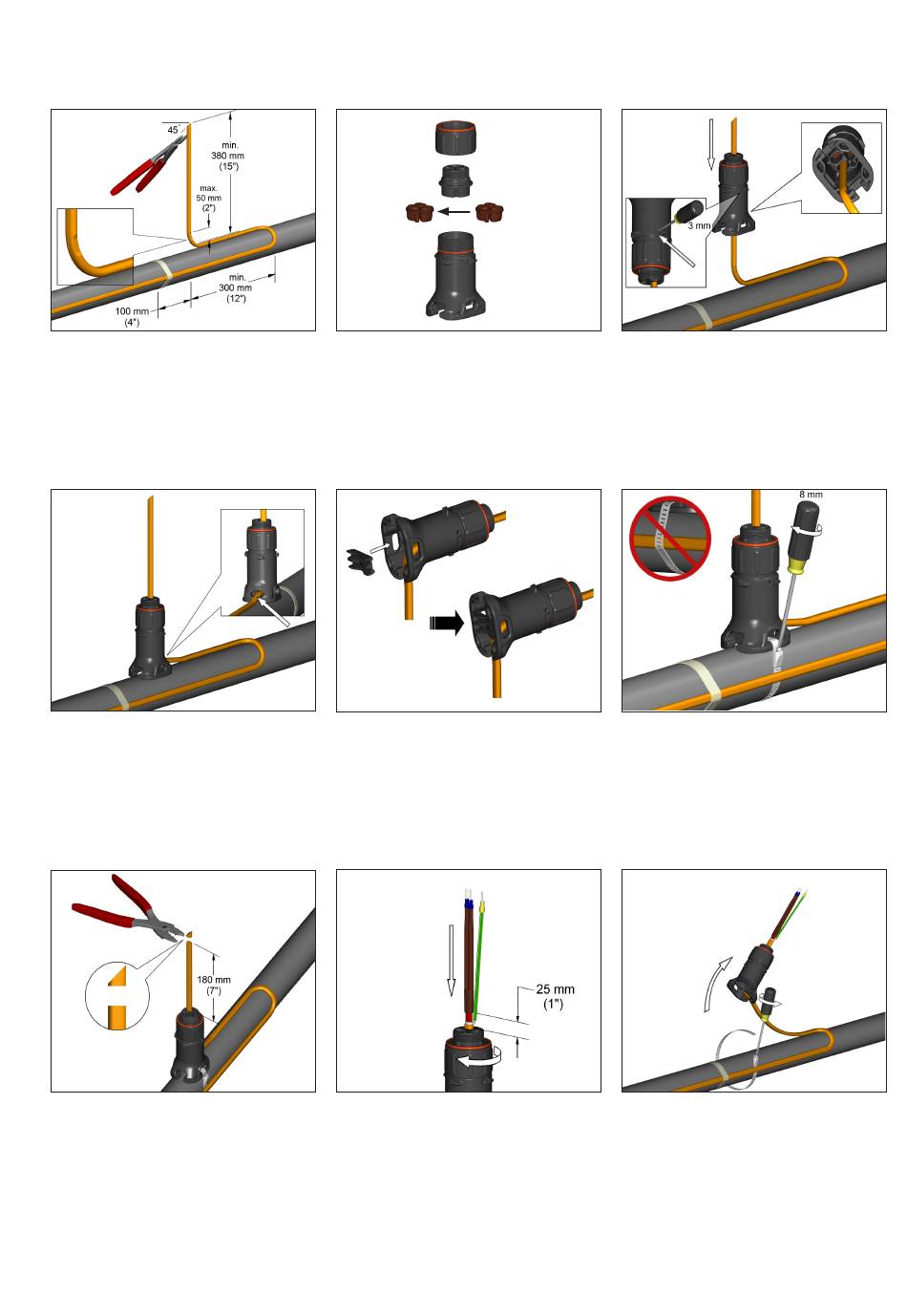

1.
Platzieren Sie Busanschluss (nur HPT und FP) und
Kabel wie gezeigt. Schneiden Sie das Ende des
Kabels schräg ab, damit es sich leichter in die Tülle
einführen lässt. Sehen Sie zusätzliches Kabel vor, für
die Ausdehnungs-Schleife. Tipps für Mehrfachkabel-
Installation siehe Seite 5.
4.
Schieben Sie den Schnellanschluss in Richtung
Rohr und führen Sie das Kabel durch den Einlass
des Standfußes.
7.
Schneiden Sie das Kabelende ab.
ZT-P-XP
TM
GRW
2.
Bei HPT- und FP-Kabeln die Tülle im Terminator
gegen die in PETK-3-ZT gelieferte tauschen.
5.
Stecken Sie die Spannbandführung an ihrer Stelle
in den Schnellanschluss und schnappen Sie sie ein.
8.
Schließen Sie das Kabel mit einem geeigneten PETK-
Abschlusskit ab. Siehe PETK-Installationsanweisungen.
Drücken Sie überschüssiges Kabel wieder zurück
durch den Schnellanschluss. Schrauben Sie die Kappe
gut zu. Kleben Sie die Ausdehnungs-Schleife an das
Rohr.
INSTALLATIONSVERFAHREN
GRW-G/Tstat
3.
6.
9.
3
Führen Sie das Kabel in den Schnellanschluss ein.
Bei Montage an der Rohrunterseite oder an dessen
Seite, Tropfloch herausdrücken.
Montieren Sie den Schnellanschluss mit Hilfe eines
Rohrbandes an das Rohr. Kleben Sie kein Band über
das Kabel.
Entfernen Sie den Schnellanschluss vom Rohr durch
Abnehmen des Rohrbandes.
