Terminator
Die folgenden Installationsverfahren sind vorgeschlagene Richtlinien
für die Installation des Terminator-Kits ZT-P-XP.

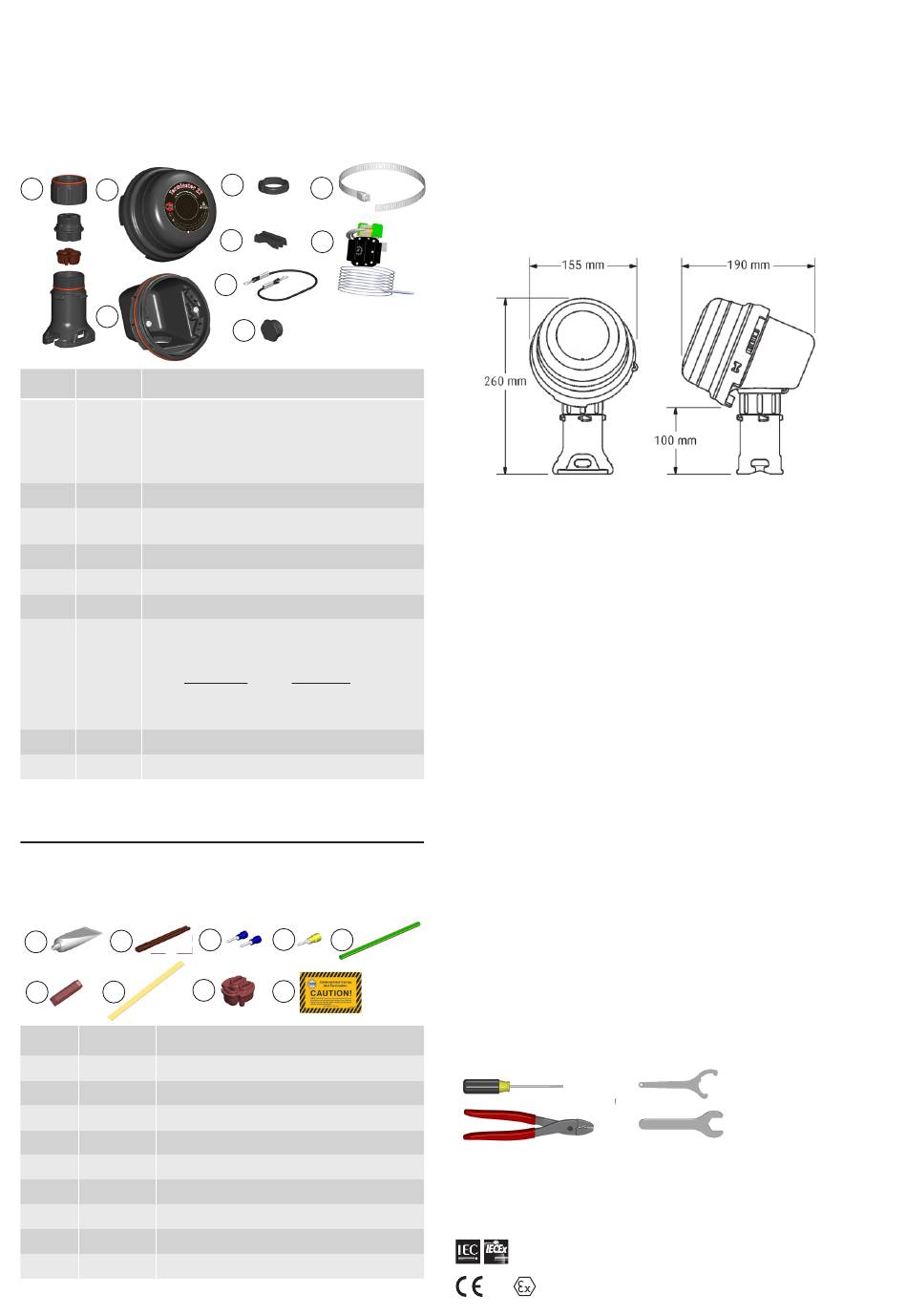

Inhalt des Kits . . .
1
2
PN 27656
3
Artikel
Anzahl
Schnellanschluss
Haltekappe mit O-Ring
1
1
Tüllenkompressor mit Gewinde
Tülle
Standfuß mit O-Ring
2
1
Anschlusskasten-Deckel
Anschlusskasten-Unterteil mit O-Ring und M25-
3
1
Staubschutzkappe
4
1
Mutter
5
1
Spannband
6
1
Spannbandführung
Thermostat mit Anschlussleisten
(Siehe technische Daten der Klemmen für max. zulässigen Drahtdurchmesser)
7
1
Thermostattyp
ZT-C-100
ZT-C-200
8
1
Anschlusskasten-Schnur
9
2
Blindstopfen
Separat bestellen . . .
PETK Leistungs- und Endabschlusskits (pro Kabel)
PETK-1
für RSX, VSX, BSX
PETK-2
für KSX, HTSX
PETK-3-ZT
für HPT, FP
1
2
6
7
Artikel
Anzahl
1
1
RTV-Tube
2
1
Stromanschlusshülse
3
2
Anschlussleitungs-Kontakte
4
1
Schutzgeflecht-Leitungskontakt
5
1
Erdungstülle
6
1
Endkappe
7
1
Klebestreifen (nur PETK-3-ZT)
8
1
Tülle (nur PETK-3-ZT)
9
1
Endabschluss-Warnaufkleber
ZT-P-XP
TM
4
5
6
7
8
9
Beschreibung
Regelbereich
0 °C bis +100 °C
0 °C bis +200 °C
3
4
5
8
9
Beschreibung
INSTALLATIONSVERFAHREN
Empfang, Lagerung und Handhabung . . .
1. Machen Sie eine Sichtinspektion der Materialien auf mögliche
Transportschäden.
2. Melden Sie Schäden zwecks Abwicklung dem Spediteur.
3. Vergleichen Sie die Teile mit der Packliste, um sicherzustellen,
dass der korrekte Typ und die korrekte Menge erhalten wurden.
4. Lagern Sie sie an einem trockenen Ort.
Abmessungen . . .
Warnungen . . .
• Wegen des Risikos von Stromschlägen, Lichtbögen und Bränden,
die durch Produktbeschädigung oder eine nicht ordnungsgemäße
Installation oder Wartung verursacht werden, ist eine Erdschluss-
Schutzeinrichtung vorgeschrieben.
• Die Installation muss die Thermon-Anforderungen (einschließlich
Formular PN 50207U für Ex-Systeme) erfüllen und in Übereinstimmung
mit den Vorschriften der Norm EN IEC 60079-14 für Gefahrenzonen
(wo anwendbar), sowie allen anderen anwendbaren nationalen oder
lokalen Vorschriften vorgenommen werden.
• Bauteilzulassungen und Leistungsangaben gelten nur bei
Verwendung von Teilen, die von Thermon gelistet wurden.
• Vor dem Öffnen der Abdeckung müssen alle Spannungsquellen
abgeschaltet werden.
• Vermeiden Sie elektrostatische Ladungen. Reinigen Sie das Gerät
nur mit einem feuchten Tuch.
• Vor und während der Installation müssen die Enden des Heizkabels
und der Komponenten des Kits trocken sein.
• Der Mindest-Biegeradius des Heizkabels ist 32 mm (ausgenommen
HPT (57 mm) und FP (19 mm)).
• Personen, die diese Produkte installieren, sind verantwortlich für die
Einhaltung aller geltenden Sicherheits- und Gesundheitsrichtlinien.
Während der Installation sollte angemessene persönliche
Schutzausrüstung (PSA) getragen werden. Sollten Sie zusätzliche
Fragen haben, kontaktieren Sie bitte Thermon.
• Für Auskünfte bezüglich der flammenfesten Dichtungen zu
Reparaturzwecken wenden Sie sich bitte an den Hersteller.
Benötigte Werkzeuge . . .
3 mm
8 mm
Zertifizierungen/Zulassungen . . .
IP66; -60 °C ≤ Ta ≤ +55 °C T6, 85 °C 16 A max
-60 °C ≤ Ta ≤ +50 °C T5, 100 °C 25 A max
Gewöhnliche und gefährliche Standorte
FMG 10.0022X Ex db eb IIC T5–T6, Ex tb IIIC T100°C–T85°C
1725
II 2 GD Ex db eb IIC T5-T6, Ex tb IIIC T100 °C–T85 °C FM10ATEX0058X
2
Terminator-LN-
Werkzeug
(separat bestellen)
28 mm
