HAUBER-Elektronik GmbH
12 Anschlüsse
Variante: Standard
Stecker, M12, 4-polig
Variante: ATEX Druckfeste Kapselung Ex d
ATEX Schutz durch Gehäuse Ex tb
integriertes Kabel
1
2
3
4
PUR Mantelleitung, Ø: ca. 6,5 mm,
4-pol., 0,34 mm²

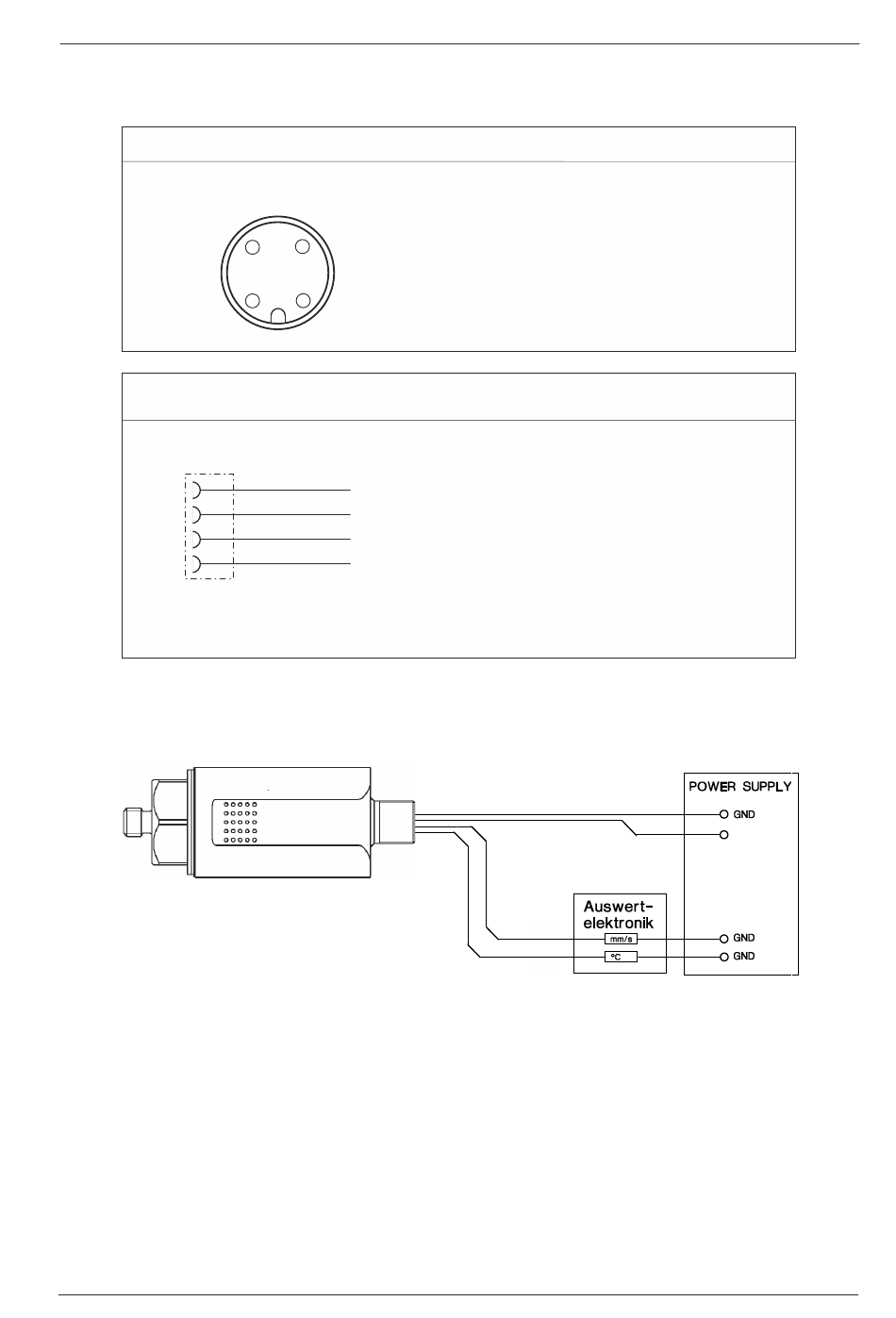

Anschlussplan für alle Varianten
4 3
1 2
braun BN
weiss
WH
blau BU
BK
schwarz
HE101
Pin 1: GND
Pin 2: 10...30 V DC
Pin 3: 4...20 mA / mm/s
Pin 4: 4...20 mA / °C
Pin 1: GND
Pin 2: 10...30 V DC
Pin 3: 4...20 mA / mm/s
Pin 4: 4...20 mA / °C
Pin 1 = BRAUN
Pin 2 = WEISS
Pin 3 = BLAU
Pin 4 = SCHWARZ
Die Auswertung des 4...20 mA
Stromsignals erfolgt z.B. über
Amperemeter oder SPS-Steuerung.
11
10...30 V DC
