Schwingungsüberwachung
Typ HE101
MADE IN
GERMANY
Schwinggeschwindigkeit (mm/s, rms)
¨
Temperatur (°C)
¨
ATEX Zone 1 / 2 / 21 / 22
¨
Analoger Stromausgang: 4...20 mA
¨
Frequenzbereich: 10 Hz...1000 Hz
¨
1 Hz...1000 Hz
Betriebsanleitung
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hauber HE101

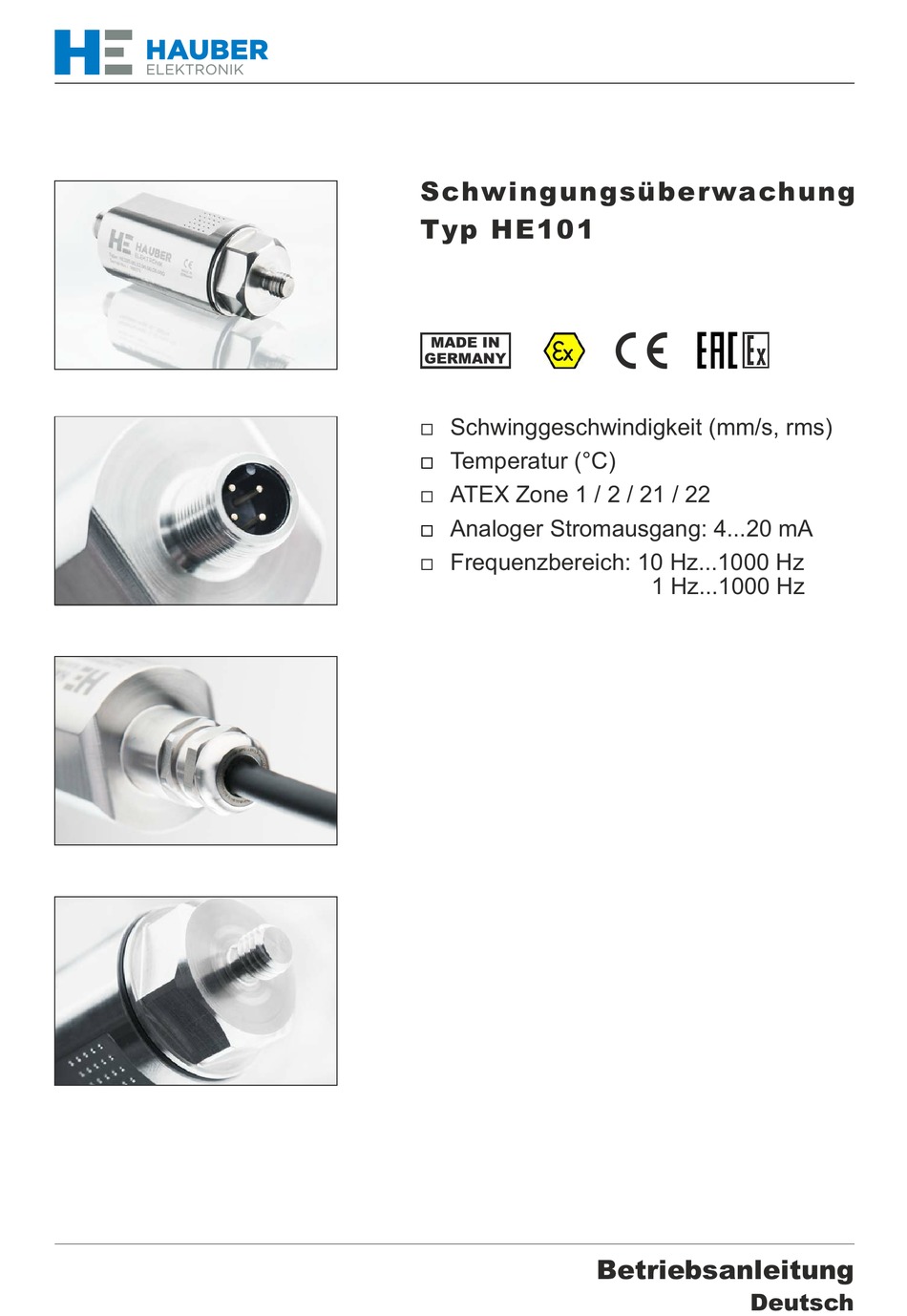

  • Seite 1 Schwingungsüberwachung Typ HE101 MADE IN GERMANY Schwinggeschwindigkeit (mm/s, rms) ¨ Temperatur (°C) ¨ ATEX Zone 1 / 2 / 21 / 22 ¨ Analoger Stromausgang: 4...20 mA ¨ Frequenzbereich: 10 Hz...1000 Hz ¨ 1 Hz...1000 Hz Betriebsanleitung Deutsch...
  • Seite 2: Schwingungsüberwachung

    HAUBER-Elektronik GmbH Betriebsanleitung Schwingungsüberwachung Typ HE101 Standard und ATEX Ausgabe: 20.07.2018 Achtung ! Vor Inbetriebnahme des Produktes muss die Betriebsanleitung gelesen und verstanden werden! Alle Rechte, auch die der Übersetzung, vorbehalten. Änderungen vorbehalten. Bei Fragen wenden Sie sich bitte an die Firma: HAUBER-Elektronik GmbH Fabrikstraße 6...
  • Seite 3: Inhaltsverzeichnis

    HAUBER-Elektronik GmbH Inhaltsverzeichnis 1 Sicherheitsinformationen ............... 4 2 Geltungsbereich der Betriebsanleitung ..........5 3 Die Schwingungsüberwachung Typ HE101 .......... 5 4 Bestimmungsgemäße Verwendung ............5 5 Dokumente und Zertifikate ..............5 6 Abgabe der Haftung bei Betrieb in ATEX-Bereichen ......5 7 Einsatzbereiche ..................
  • Seite 4: Sicherheitsinformationen

    HAUBER-Elektronik GmbH Sicherheitsinformationen Allgemein Die Sicherheitshinweise dienen dem Schutz von Personen und Sachen vor Schaden und Gefahren, die sich aus nicht bestimmungsgemäßem Einsatz, falscher Bedienung oder sonstiger fehlerhafter Behandlung von Geräten insbesonders in explosionsgefährdeten Bereichen ergeben. Lesen Sie deshalb die Betriebsanleitung sorgfältig durch, bevor Sie am Produkt arbeiten oder es in Betrieb nehmen.
  • Seite 5: Geltungsbereich Der Betriebsanleitung

    Zertifizierungen und Kennzeichnungen, die den Einsatz in explosionsgefährdeten Bereichen zulassen (siehe Kap.7, Einsatzbereiche). Die Schwingungsüberwachung Typ HE101 Die Schwingungsüberwachung Typ HE101 wird zur Messung und Überwachung der absoluten Lagerschwingung und der Lagertemperatur an Maschinen in Anlehnung an die Norm DIN ISO 10816 eingesetzt.
  • Seite 6: Einsatzbereiche

    HAUBER-Elektronik GmbH Einsatzbereiche Variante Einsatzbereich Kennzeichnung Standard Nicht explosionsgefährdete keine Bereiche ATEX Explosionsgefährdete II 2 G Ex d IIC T4 Gb Druckfeste Kapselung Ex d Bereiche der Zone II 2 D Ex tb IIIC T120 °C Db Schutz durch Gehäuse Ex tb...
  • Seite 7: Lieferumfang

    HAUBER-Elektronik GmbH Lieferumfang Variante Lieferumfang Standard • Schwingungsüberwachung Typ HE101 • Steckverbindung M12 • Betriebsanleitung ATEX • Schwingungsüberwachung Typ HE101 Druckfeste Kapselung Ex d • Integriertes Kabel Schutz durch Gehäuse Ex tb • Betriebsanleitung Lieferbares • Werkskalibrierzeugnis / Prüfprotokoll Zubehör •...
  • Seite 8: Elektrische Daten

    -40 °C ... +125 °C -40 °C ... +125 °C ATEX -40 °C ... +125 °C -40 °C ... +60 °C Druckfeste Kapselung Ex d Schutz durch Gehäuse Ex tb Arbeitsbereich der Schwingungsüberwachung Typ HE101 Ablesebeispiele: Frequenz Maximal messbare (Hz) Schwinggeschw. Arbeitsbereich 1000...
  • Seite 9: Kalibrierung

    Der Frequenzgang wird mittels zweier Referenzsensoren aufgezeichnet. • 1 Hz. . . 10 Hz Lasersensor • 10 Hz. . . 1200 Hz Beschleunigungssensor Frequenzgang Frequenz [Hz] Kalibrierung Die Kalibrierung der Schwingungsüberwachung Typ HE101 wird bei 90% des Messbereichs durchgeführt. Die Kalibrierfrequenz beträgt 159,2 Hz.
  • Seite 10: Mechanische Daten

    HAUBER-Elektronik GmbH Mechanische Daten Gehäusematerial: Edelstahl V2A, Werkstoff-Nr.: 1.4305 (Standard) Hinweis: Eine weitere Auswahl von Werkstoffen, finden Sie unter dem Kap.16: Codierung. Befestigung: Schlüsselweite 24 (6-kant), M8 x 8 mm, Steigung: 1,25 mm (Standard) Hinweis: Eine weitere Auswahl von Befestigungen, finden Sie unter dem Kap.16: Codierung.
  • Seite 11: Anschlüsse

    HAUBER-Elektronik GmbH Anschlüsse Variante: Standard Stecker, M12, 4-polig Pin 1: GND Pin 2: 10...30 V DC Pin 3: 4…20 mA / mm/s Pin 4: 4…20 mA / °C Variante: ATEX Druckfeste Kapselung Ex d ATEX Schutz durch Gehäuse Ex tb...
  • Seite 12: Montage Und Demontage

    HAUBER-Elektronik GmbH Montage und Demontage Montage- und Demontagearbeiten an und mit der Schwingungsüberwachung dürfen nur durch eine autorisierte Fachkraft ausgeführt werden, die mit den Sicherheitsvorschriften im Umgang mit elektrischen Komponenten vertraut ist! Das Gehäuse der Schwingungsüberwachung muss über die Befestigung geerdet sein - über die Maschinenmasse der Montagefläche oder über einen seperaten...
  • Seite 13: Installation Und Inbetriebnahme

    Reparatur- und Reinigungungsarbeiten an Schwingungsüberwachungen dürfen nur durch eine autorisierte Fachkraft ausgeführt werden, die mit den Sicherheitsvorschriften im Umgang mit elektrischen Komponenten vertraut ist! Defekte Anschlusskabel sofort austauschen! Eine defekte Schwingungsüberwachung muss komplett ausgetauscht werden! Die Schwingungsüberwachung Typ HE101 ist wartungsfrei! Fehlertabelle Fehler Ursache Massnahme...
  • Seite 14: Erdungskonzepte Gegen Erd- Bzw. Masseschleifen

    HAUBER-Elektronik GmbH Erdungskonzepte gegen Erd- bzw. Masseschleifen Erd- bzw. Masseschleifen zählen zu den häufigsten Problemen bei Messaufbauten mit empfindlicher Sensorik. Sie entstehen durch ungewollte Potentialunterschiede im Stromkreis zwischen Sensor und Auswerteeinheit. Als Gegenmaßnahme empfehlen wir unser Standard- Erdungskonzept oder, je nach Anwendung, unser Alternativ-Erdungskonzept.
  • Seite 15: Codierung Typ He101

    HAUBER-Elektronik GmbH Codierung Typ HE101 HE101 HE-Serie 101 = Transmitter + Temp. 4...20 mA ~ mm/s rms 4...20 mA ~ 0...+100 °C ATEX 00 = kein ATEX 01 = ATEX Ex d und Ex tb (Zone 1 / 2 / 21 / 22)
  • Seite 16: Eu Konformitätserklärung

    HAUBER-Elektronik GmbH EU Konformitätserklärung HAUBER-Elektronik GmbH Fabrikstrasse 6 D-72622 Nürtingen-Zisishausen erklären in alleiniger Verantwortung, dass Schwingungsüberwachung das Produkt Vibration Control hereby declare, bearing sole responsibility, that the product auf das sich diese Erklärung bezieht, die grundlegenden Sicherheits- und Gesundheitsschutzanforderungen der untenstehenden Richtlinien und Normen erfüllt.
