Installieren des Geräts
2.5 Anschließen des fehlersicheren Alarmrelais
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
2.5
Anschließen des fehlersicheren Alarmrelais
Das fehlersichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarm-
bedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt (NO)
geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet oder
ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und
schließt den Öffnerkontakt (NC).
Hinweis
Die Steuerung des Ausgangs des fehlersicheren Relais ist über RUGGEDCOM
RSG2100 konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung
eines Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM
RSG2100-Benutzerhandbuch für den RUGGEDCOM RSG2100.
14
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Mon-
tagebohrungen aus.
1
1
Schraube
1
Schalttafel-/Hutschienen-Adapter
2

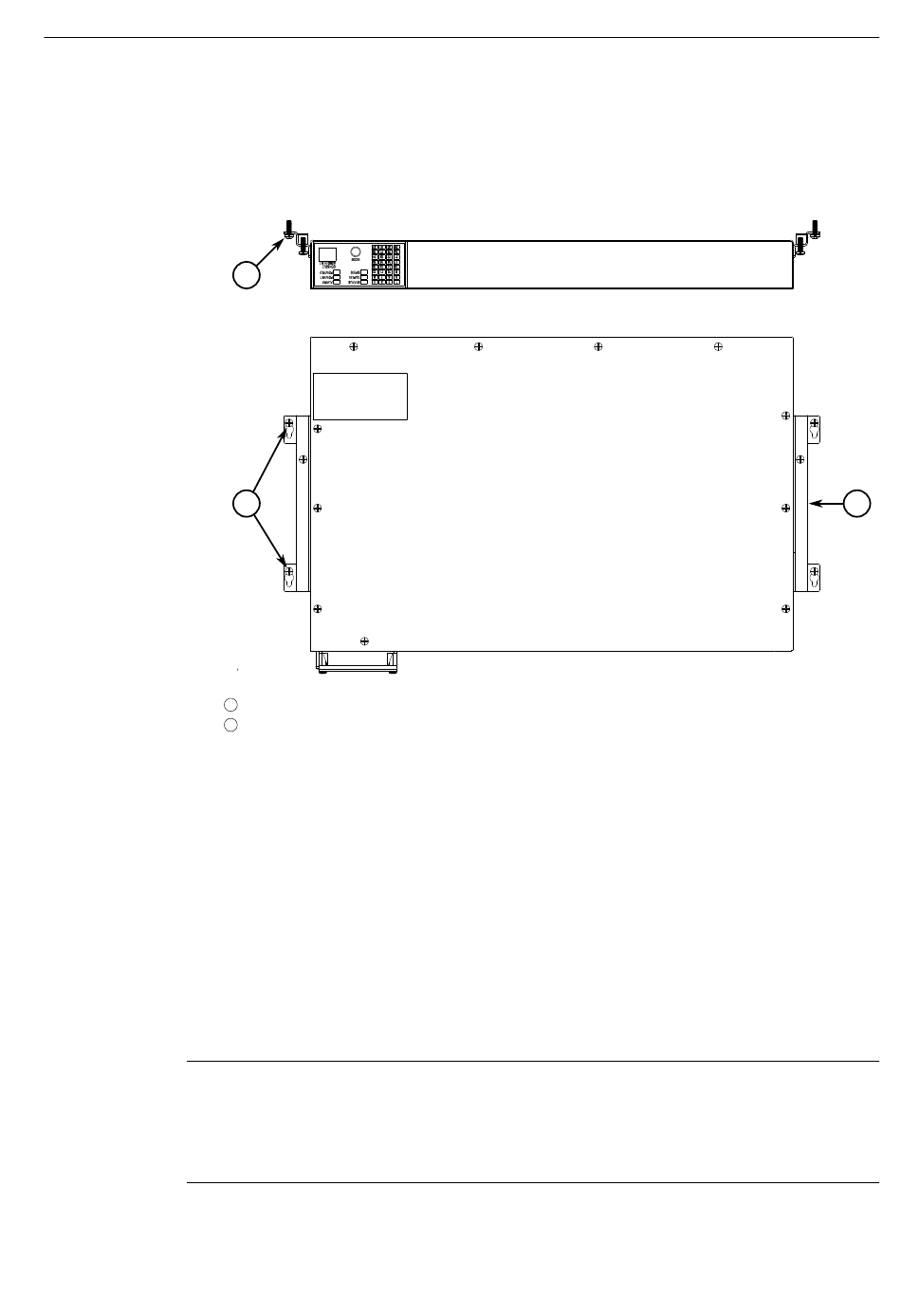

Abbildung 2.4
Schalttafeleinbau
Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel
zu sichern.
RUGGEDCOM RSG2100
Montagehandbuch, 01/2020, C79000-G8900-1040-16
2
