Kommunikations-Ports
4.1 Ethernet-Ports in Kupfertechnik
1
Abbildung 4.2
4.1
Ethernet-Ports in Kupfertechnik
Der RUGGEDCOM RSG2100 unterstützt mehrere Ethernet-Ports des Typs
10/100/1000Base-TX, die den Anschluss an standardmäßige UTP-Kabel der Katego-
rie 5 (CAT-5) mit Steckverbindern RJ45 oder Micro-D ermöglichen. Die Steckverbinder
RJ45 und Micro-D sind mit dem Erdungsanschluss am Gerätechassis direkt verbunden
und nehmen STP-Kabel der Kategorie 5 (CAT-5) auf.
Stromschlaggefahr – Gefahr schwerer Personenschäden und/oder Störungen
an Geräten
Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten
Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine
Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und über-
mäßige Störungen verursachen und, was noch wichtiger ist, die Gefahr von elektri-
schem Schlag mit sich bringen, was zu schweren Personenschäden führen kann.
Pinbelegung
Es folgen die Pinbelegungen für die RJ45- und Micro-D-Steckverbinder:
8

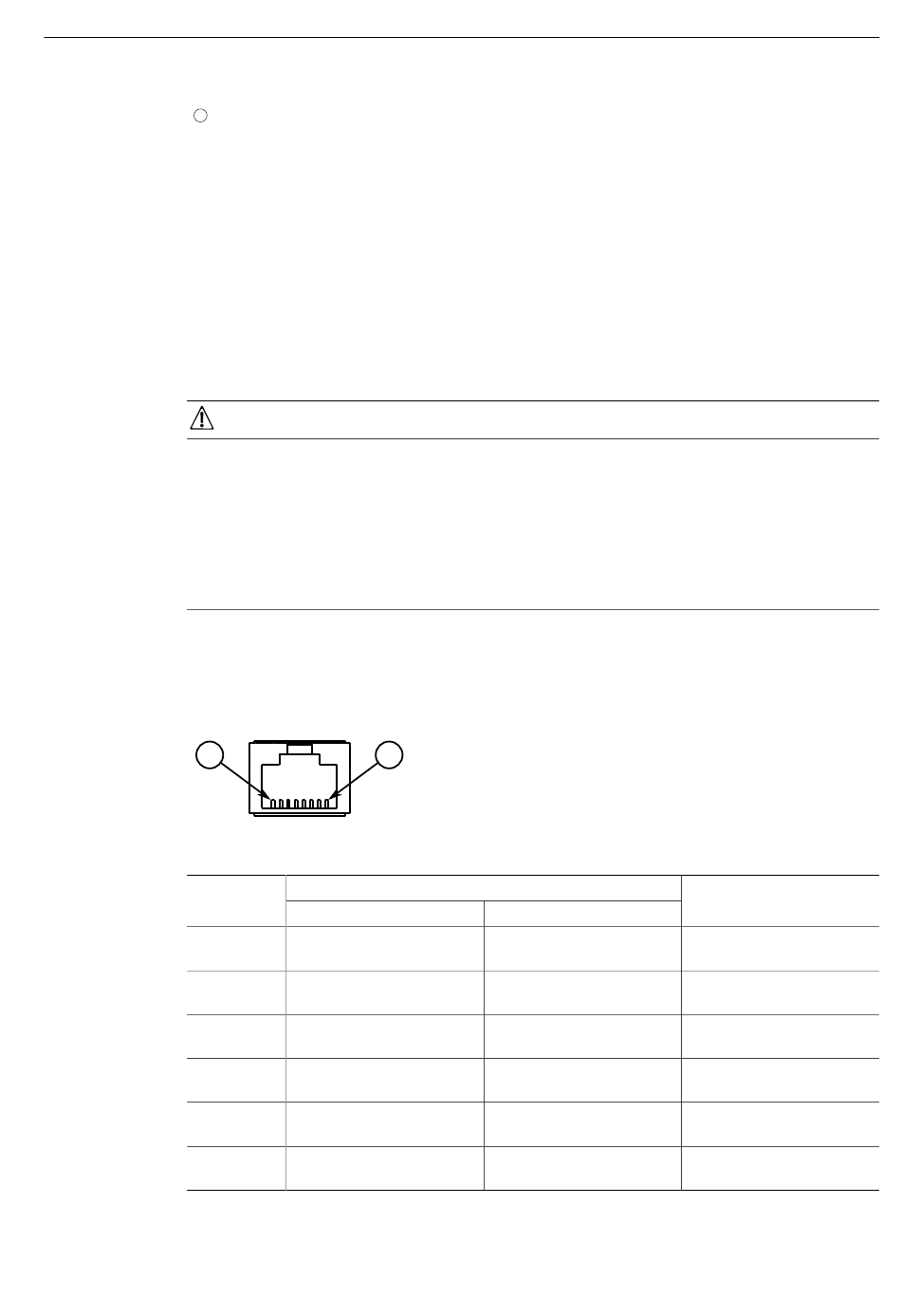

Abbildung 4.3
26
Port-LED
Port-LEDs
WARNUNG
1
Pinbelegung Ethernet-Port RJ45
Pin
10/100Base-TX
1
RX+
2
RX-
3
TX+
4
Reserviert (nicht
anschließen)
5
Reserviert (nicht
anschließen)
6
TX-
Bezeichnung
1000Base-TX
BI_DA+
BI_DA-
BI_DB+
BI_DC+
BI_DC-
BI_DB-
Beschreibung
Daten empfangen+ oder
bidirektionales Paar A+
Daten empfangen- oder
bidirektionales Paar A-
Daten senden+ oder
bidirektionales Paar B+
Daten senden+ oder
bidirektionales Paar C+
Daten empfangen- oder
bidirektionales Paar C-
Daten senden- oder
bidirektionales Paar B-
RUGGEDCOM RSG2100
Montagehandbuch, 01/2020, C79000-G8900-1040-16
