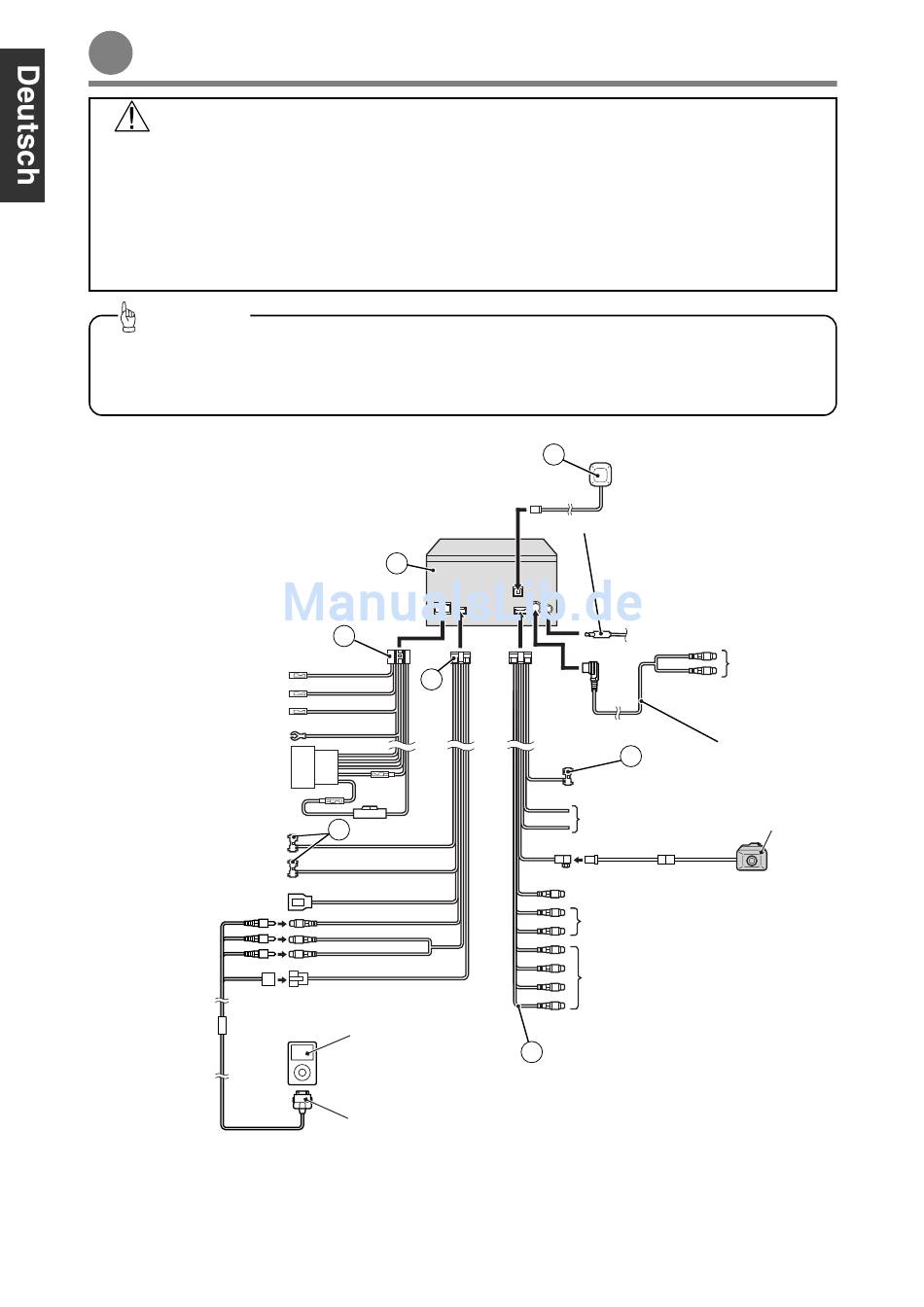

Systemanschlussbeispiel
Systemanschlussbeispiel
Warnung
•Die Isolation des Stromversorgungskabels darf nicht aufgeschnitten werden und das Kabel darf nicht für die
Versorgung von anderen Geräten verwendet werden. Beim Überschreiten der Belastbarkeit des
Stromversorgungskabels kann ein Brand oder ein elektrischer Schlag verursacht werden
•Die Kabel müssen mit einem Band oder auf andere Weise gesichert werden, so dass sie während der Fahrt keine
Behinderung darstellen. Falls sie sich mit Teilen, wie dem Lenkrad, dem Schalthebel oder das Bremspedal
verwickeln, kann ein Unfall verursacht werden.
• Falls ein Kabel für eine Änderung des Anschlusses gelöst wird, muss der Anschluss mit Isolierband umwickelt
werden. Falls der Anschluss nicht isoliert wird, besteht eine Brand- oder eine Unfallgefahr.
Hinweis
• Installieren Sie zuerst alle Peripheriegeräte, bevor Sie sie am Hauptgerät anschließen.
• Entfernen Sie keine Schutzkappen (RCA usw.) von nicht verwendeten Klemmen.
• Isolieren Sie die Anschlusskabel mit Isolierband.
• Halten Sie den Stecker fest. Beim starken Ziehen können die Kabel und die Kabelbäume beschädigt werden.
ZUM ANTENNENRELAIS (Versorgung)
ZUM EINSCHALTKABEL DER EINZELNEN
GERÄTE (Versorgung)
NICHT VERWENDEN
ZUR MASSE
ZUM FAHRZEUGSEITIGEN STECKER
ZUR TACHOSIGNALKLEMME (Siehe Seite 8.)
ZUM HANDBREMSSIGNAL (Siehe Seite 8)
ZUM USB-GERÄT
1
2
16P
14P
Blau
3
Blau/Weiß
Rosa
Schwarz
7
Purpurn/Weiß
Rot/Weiß
iPod
iPC409
(Separat erhältlich)
- 10 -
8
1P
ANTENNENSTECKER
LINKE SEITE
(Weiß)
13P
16P
RECHTE SEITE
(Rot)
7
Grün
ZUM RÜCKWÄRTSFAHRSIGNAL (Siehe Seite 9)
ZUR LENKRADFERNBEDIENUNG
4P
ZUM EXTERNEN VIDEOGERÄT
(Bei Verwendung eines externen Videogeräts die Kappen entfernen)
ZUM SUBWOOFER
(Bei Verwendung eines externen Subwoofers die Kappen entfernen)
FRONTLAUTSPRECHER
HECKLAUTSPRECHER
(Bei Verwendung eines externen Verstärkers die Kappen
entfernen)
4
ZU DEN RCA-
AUSGANGSSTECKER
N VON EXTERNEN
GERÄTEN
(MP3-SPIELER, MD-
SPIELER etc.)
AUX105
(Separat erhältlich)
BEC108
(Separat erhältlich)
