AKR 433-444-453
AKR 464-466-467

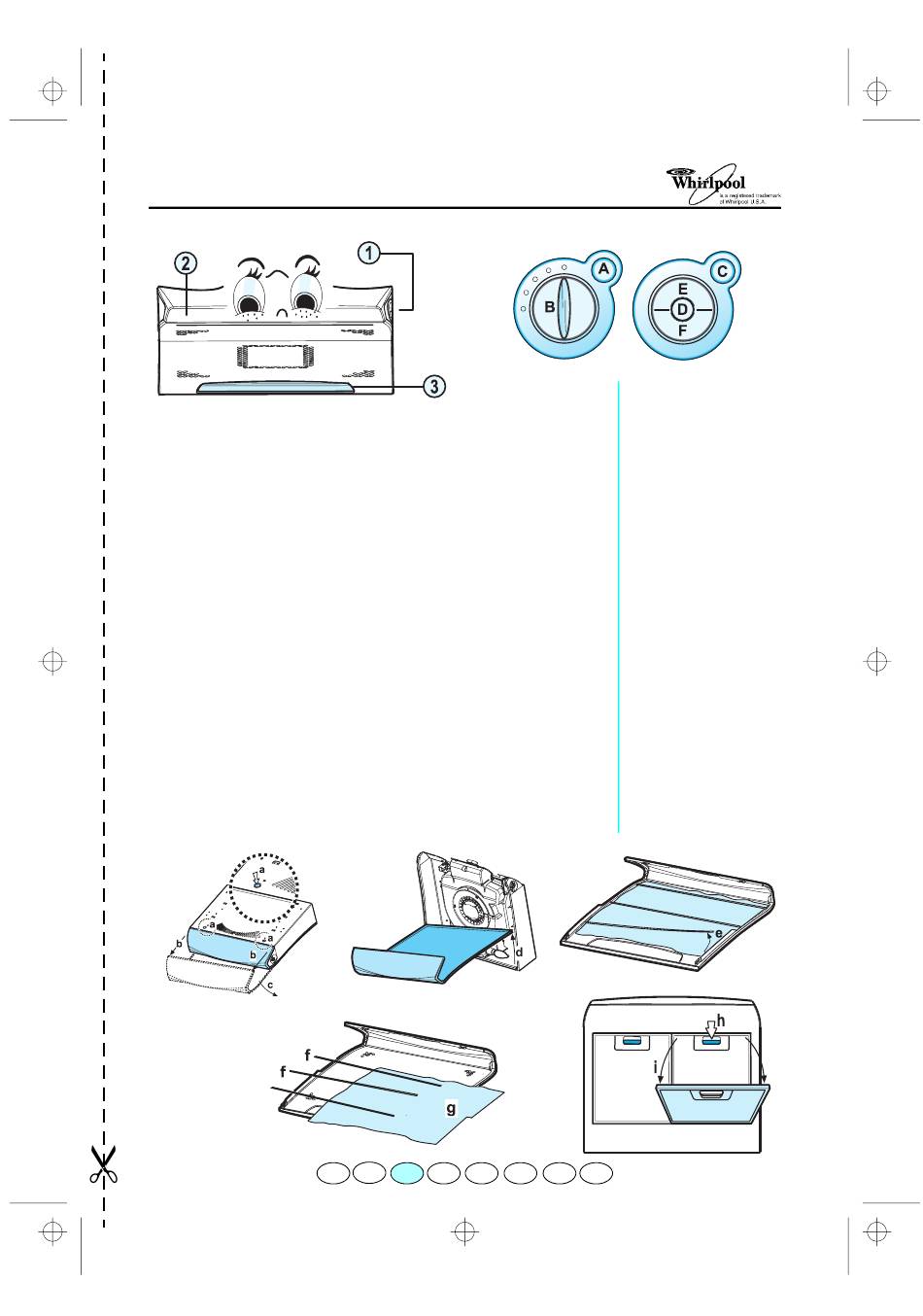

1. Bandeau de commande
2. Filtre à graisses (placé à l'intérieur de la grille
d'aspiration ou monté directement à
l'extérieur)
3. Éclairage du plan de cuisson
Attention! Le modèle AKR 467 prévoit l'insertion
de 2 ampoules halogènes de 20W.
COMMENT RETIRER ET LAVER LES
FILTRES À GRAISSES :
1. Débranchez la hotte ou coupez le courant.
2. Modèles avec filtre à graisse monté à
l'intérieur de la grille d'aspiration :
- Ouvrez la grille d'aspiration.
- Appuyez sur les touches (Fig. 1a-b-c, Fig.
2d) pour la dégager des crochets (maintenez
la grille de manière à eviter qu'elle ne tombe).
- Retirez le dispositif de fixation du filtre à
graisses (Fig. 3e, Fig. 4f).
- Retirez le filtre à graisses sale (Fig. 4g).
Modèles avec filtre à graisses monté
directement à l'extérieur :
- Tirez les poignées en arrière (Fig. 5h), puis
vers le bas (Fig. 5i).
3. Après avoir lavé les filtres à graisses,
procédez dans l'ordre inverse pour le
remontage en vérifiant que les filtres
recouvrent bien toute la surface d'aspiration ;
si la grille d'aspiration est fournie, lavez-la à
l'aide d'eau chaude savonneuse.
FIG. 1
FIG. 4
5019 100 75176

FICHE PRODUIT

AKR 433 - 444
A. Touche Allumage/
Extinction de
l'éclairage.
B. Interrupteur rotatif
pour la sélection des
puissances
d'aspiration, 3 pour le
modèle AKR433, 3
plus intensif pour le
modèle AKR444.
FIG. 2
D GB F NL E
LE BANDEAU DE COMMANDE
AKR 453 - 464
AKR 466 - 467
C. Touche Allumage/
Extinction de l'éclairage
(les modèles AKR453
et AKR464 présentent
deux fonctions
d'éclairage:
Eclairage tamisé :
appuyez une seule fois.
Eclairage intense :
appuyez deux fois.
Appuyez une nouvelle
fois pour éteindre
l'éclairage.
D. Interrupteur Marche/
Arrêt moteur.
E. Touche
d'augmentation de la
puissance d'aspiration,
3 pour le modèle
AKR453, 3 plus intensif
pour les modèles
AKR464-466-467.
F. Touche de réduction
de la vitesse
(puissance)
d'aspiration.
FIG. 3
FIG. 5
