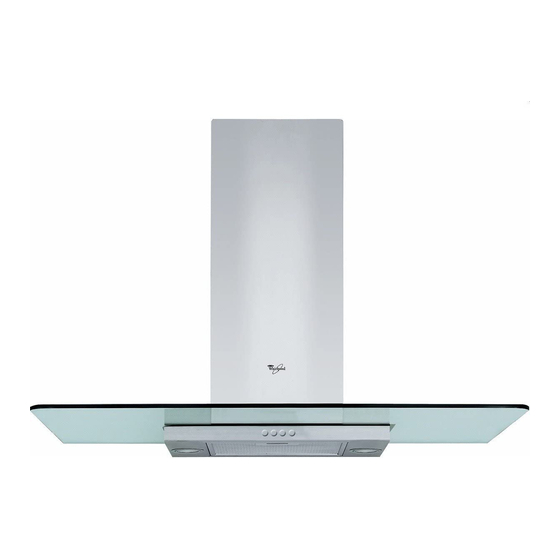

Whirlpool AKR 468 IX Bedienungsanleitung

INSTALLATION MIT ABLUFT- ODER UMLUFTBETRIEB
Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei
Elektroplatten 50 cm und bei Gasherden oder kombinierten Herden 65 cm betragen. Schreiben die
Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Sie
sollten einen qualifizierten Techniker mit der Installation beauftragen.
Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.
Vorsicht! Prüfen Sie, ob das Abluftrohr und die Befestigungsmanschetten im Lieferumfang inbegriffen sind.
Andernfalls sind sie separat zu beziehen.
Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und
Installation der Abzugshaube erforderlich.
Nehmen Sie das eventuell vorhandene ansaugaktive Randpaneel und den/die Fettfilter ab.
Vormontage des Schwadenfangs an das Motoraggregat (falls vorgesehen): (a.) setzen Sie den Dampfsammler auf die Schienen
des Motoraggregats, (b.) stellen Sie die elektrischen Anschlüsse des Bedienfelds und der Lampen her, (c.) befestigen Sie den
Sammler mit 6 Schrauben 3,5 x 6,5.
1. Ziehen Sie an der Wand eine Mittellinie bis zur Decke.
2. Bringen Sie die Bohrskizze an der Wand an: Die senkrechte Mittellinie der Bohrskizze muss mit der an der Wand
gezogenen Mittellinie übereinstimmen; außerdem muss der untere Rand der Bohrskizze der unteren Kante der
Abzugshaube entsprechen.
3. Bringen Sie den Trägerbügel auf der Planskizze mit dem vorgezeichneten Rechteck in Übereinstimmung; markieren Sie die
beiden äußeren Bohrstellen und führen Sie die Bohrungen aus; entfernen Sie die Planskizze. Setzen Sie zwei Wanddübel ein
und befestigen Sie den Bügel mit 2 Schrauben 5 x 45 mm.
4. Haken Sie die Dunstabzugshaube auf dem Bügel ein.
5. Regulieren Sie den Abstand der Haube von der Wand.
6. Richten Sie die Dunstabzugshaube waagerecht aus.
7. Markieren Sie innen in der Abzugshaube eine Bohrung für die endgültige Befestigung.
8. Nehmen Sie die Dunstabzugshaube von dem Bügel ab.
9. Bohren (Ø 8 mm).
10. Setzen Sie einen Wanddübel ein.
11. Bringen Sie den Kaminhaltebügel G an der an die Decke angrenzenden Wand an der kleine Schlitz am Haltebügel muss der
zuvor auf der Wand gezogenen Linie entsprechen (Arbeitsschritt 1). Führen Sie 2 Bohrungen mit Ø 8 mm aus und stecken
Sie 2 Wanddübel in die Bohrungen.
12. Mit 2 Schrauben 5 x 45 mm befestigen.
13. Hängen Sie die Dunstabzugshaube in den unteren Bügel ein.
14. Befestigen Sie die Abzugshaube endgültig mit 1 Schraube 5 x 45 mm an der Wand (ABSOLUT NOTWENDIG!).
15. Verbinden Sie einen Abluftschlauch mit dem Anschlussring B, der Schlauch führt ins Freie (Version Abluft) oder in den
Luftablenker (Version Umluft).
Der Luftablenker F wird mit 2 Schrauben 3,5 x 6,5 mm am Kaminhaltebügel G befestigt.
16. Nehmen Sie den elektrischen Anschluss vor.
17. Bringen Sie die Kamine an und befestigen Sie sie mit 2 Schrauben 2,9 x 6,5 mm (17a) am Kaminträger G (17b).
18. Schieben Sie die untere Kaminhälfte zur kompletten Abdeckung des Ansaugaggregats in ihre Aufnahme über der
Abzugshaube.
