GEBRAUCHSANLEITUNG
1.INSTALLATION
Es ist wichtig, daß Sie Ihre Dunstabzugshaube entsprechend der
nachfolgend aufgeführten Angaben installieren, da Sie nur so eine
Höchstleistung erzielen können.
Grundsätzlich dient das Auslaß, so kurz und so groß möglich von den
Sektion gehalten zu werden. Schließen Sie ein rohr an, dem einem
Innendurchmesser hat von minimal125 mm (608/1 - 618/1,150 mm).
Achtung auf dem anderen Ende von das Auslaß.
Verringern Sie die Auslaßsektion nicht durch ein zu kleine oder zu wenig
durchlässenden Mauerrost oder dergleichen.
Je minder den Abfluß gebremst wird, desto größer ist der Debit und also
auch den Nutzeffekt von Ihrem Dunstabzugshaube.
2. MONTAGE
Wenn Sie die Verpackung von der Dunstabzugshaube entfernen, dienen
Sie aufmerksam zu sein das die Montagematerialen lose sein. Die
Dunstabzugshauben 606/1 - 616/1 und 608/1 - 618/1 sind bestimmt für den
Einbau unter einen Küchenschrank die eine Breite hat von 90 cm.
Sorgen Sie das Zwischen die Unterseite der Dunstabzugshaube und der
Kochstellen ungefähr 60 cm für den Elektro- , 65 cm für den Gaskocher und
75 cm für Induction frei ist. Die Dunstabzugshaube nimmst nur die
untersten Hälfte des Schrankes ein. Die freie Räumte können Sie benutzen
wie einen Aufbewahrungsort.

3. EINBAU

Der Dunstabzugshaube muß so montiert werden das die Vorseite der Front
sich im geschlossenen Zustand in der selben Fläche befindet von der
Schranktür. Für die Montage der Dunstabzugshaube muß ein Ausschnitt
von 860-870 x 180 mm vorgesehen werden im Grund des wandschrankes.
(Siehe Abb. 1 und 2)
Auf die Stellen werden die Löcher vorgechanfreiniert mil einem Bohrer.
(Durchmesser 15 mm)
So kann man die Dunslabzugshaube und den Wandschrank auf einander
anschließen.
22

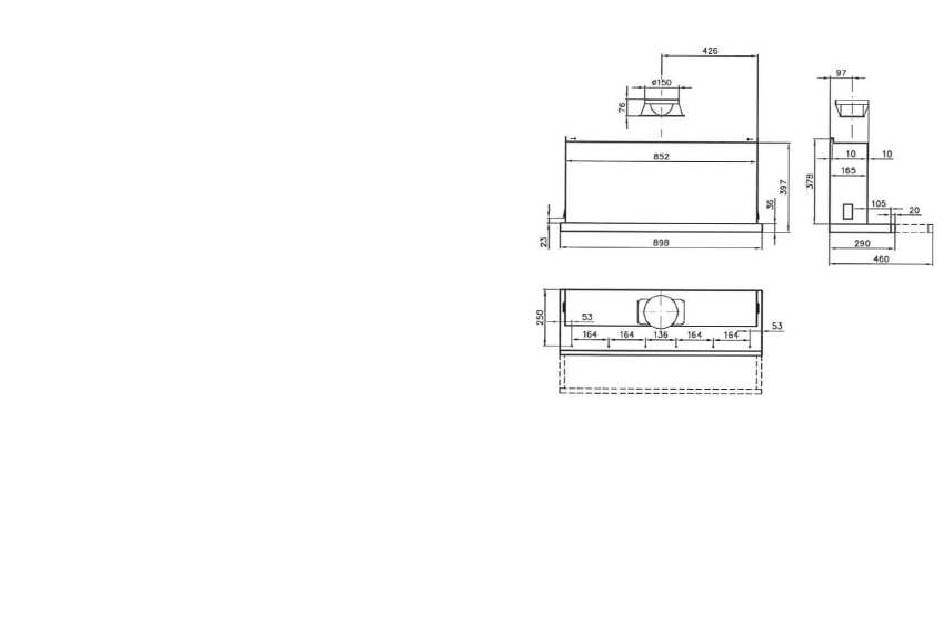

12. INBOUWAFMETINGEN 608/1 - 618/1
Fig. 10
