DEUTSCH

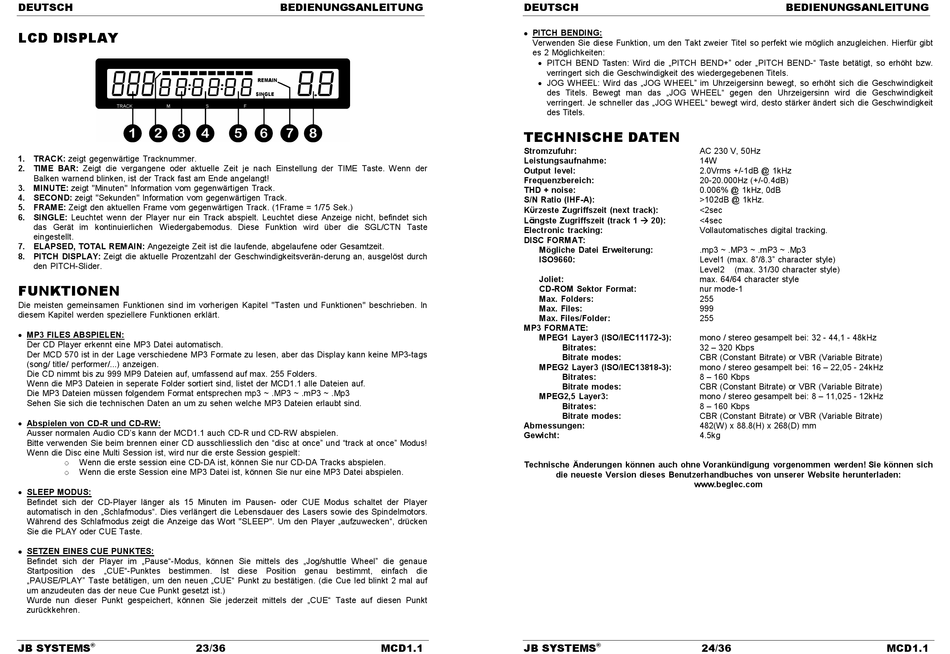

LCD DISPLAY
1. TRACK: zeigt gegenwärtige Tracknummer.
2. TIME BAR: Zeigt die vergangene oder aktuelle Zeit je nach Einstellung der TIME Taste. Wenn der
Balken warnend blinken, ist der Track fast am Ende angelangt!
3. MINUTE: zeigt "Minuten" Information vom gegenwärtigen Track.
4. SECOND: zeigt "Sekunden" Information vom gegenwärtigen Track.
5. FRAME: Zeigt den aktuellen Frame vom gegenwärtigen Track. (1Frame = 1/75 Sek.)
6. SINGLE: Leuchtet wenn der Player nur ein Track abspielt. Leuchtet diese Anzeige nicht, befindet sich
das Gerät im kontinuierlichen Wiedergabemodus. Diese Funktion wird über die SGL/CTN Taste
eingestellt.
7. ELAPSED, TOTAL REMAIN: Angezeigte Zeit ist die laufende, abgelaufene oder Gesamtzeit.
8. PITCH DISPLAY: Zeigt die aktuelle Prozentzahl der Geschwindigkeitsverän-derung an, ausgelöst durch
den PITCH-Slider.
FUNKTIONEN
Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschrieben. In
diesem Kapitel werden speziellere Funktionen erklärt.
 MP3 FILES ABSPIELEN:
Der CD Player erkennt eine MP3 Datei automatisch.
Der MCD 570 ist in der Lage verschiedene MP3 Formate zu lesen, aber das Display kann keine MP3-tags
(song/ title/ performer/...) anzeigen.
Die CD nimmt bis zu 999 MP9 Dateien auf, umfassend auf max. 255 Folders.
Wenn die MP3 Dateien in seperate Folder sortiert sind, listet der MCD1.1 alle Dateien auf.
Die MP3 Dateien müssen folgendem Format entsprechen mp3 ~ .MP3 ~ .mP3 ~ .Mp3
Sehen Sie sich die technischen Daten an um zu sehen welche MP3 Dateien erlaubt sind.
 Abspielen von CD-R und CD-RW:
Ausser normalen Audio CD's kann der MCD1.1 auch CD-R und CD-RW abspielen.
Bitte verwenden Sie beim brennen einer CD ausschliesslich den "disc at once" und "track at once" Modus!
Wenn die Disc eine Multi Session ist, wird nur die erste Session gespielt:
o Wenn die erste session eine CD-DA ist, können Sie nur CD-DA Tracks abspielen.
Wenn die erste Session eine MP3 Datei ist, können Sie nur eine MP3 Datei abspielen.
o
 SLEEP MODUS:
Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE Modus schaltet der Player
automatisch in den „Schlafmodus". Dies verlängert die Lebensdauer des Lasers sowie des Spindelmotors.
Während des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player „aufzuwecken", drücken
Sie die PLAY oder CUE Taste.
 SETZEN EINES CUE PUNKTES:
Befindet sich der Player im „Pause"-Modus, können Sie mittels des „Jog/shuttle Wheel" die genaue
Startposition des „CUE"-Punktes bestimmen. Ist diese Position genau bestimmt, einfach die
„PAUSE/PLAY" Taste betätigen, um den neuen „CUE" Punkt zu bestätigen. (die Cue led blinkt 2 mal auf
um anzudeuten das der neue Cue Punkt gesetzt ist.)
Wurde nun dieser Punkt gespeichert, können Sie jederzeit mittels der „CUE" Taste auf diesen Punkt
zurückkehren.
JB SYSTEMS 23/36
®
BEDIENUNGSANLEITUNG
MCD1.1
DEUTSCH
 PITCH BENDING:
Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt
es 2 Möglichkeiten:
 PITCH BEND Tasten: Wird die „PITCH BEND+" oder „PITCH BEND-" Taste betätigt, so erhöht bzw.
verringert sich die Geschwindigkeit des wiedergegebenen Titels.
 JOG WHEEL: Wird das „JOG WHEEL" im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit
des Titels. Bewegt man das „JOG WHEEL" gegen den Uhrzeigersinn wird die Geschwindigkeit
verringert. Je schneller das „JOG WHEEL" bewegt wird, desto stärker ändert sich die Geschwindigkeit
des Titels.

TECHNISCHE DATEN

Stromzufuhr: AC 230 V, 50Hz
Leistungsaufnahme: 14W
Output level: 2.0Vrms +/-1dB @ 1kHz
Frequenzbereich: 20-20.000Hz (+/-0.4dB)
THD + noise: 0.006% @ 1kHz, 0dB
S/N Ratio (IHF-A): >102dB @ 1kHz.
Kürzeste Zugriffszeit (next track): <2sec
Längste Zugriffszeit (track 1  20): <4sec
Electronic tracking: Vollautomatisches digital tracking.
DISC FORMAT:
Mögliche Datei Erweiterung: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3
ISO9660: Level1 (max. 8"/8.3" character style)
Level2
Joliet: max. 64/64 character style
CD-ROM Sektor Format: nur mode-1
Max. Folders: 255
Max. Files: 999
Max. Files/Folder: 255
MP3 FORMATE:
MPEG1 Layer3 (ISO/IEC11172-3): mono / stereo gesampelt bei: 32 - 44,1 - 48kHz
Bitrates: 32 – 320 Kbps
Bitrate modes: CBR (Constant Bitrate) or VBR (Variable Bitrate)
MPEG2 Layer3 (ISO/IEC13818-3): mono / stereo gesampelt bei: 16 – 22,05 - 24kHz
Bitrates: 8 – 160 Kbps
Bitrate modes: CBR (Constant Bitrate) or VBR (Variable Bitrate)
MPEG2,5 Layer3: mono / stereo gesampelt bei: 8 – 11,025 - 12kHz
Bitrates: 8 – 160 Kbps
Bitrate modes: CBR (Constant Bitrate) or VBR (Variable Bitrate)
Abmessungen: 482(W) x 88.8(H) x 268(D) mm
Gewicht: 4.5kg
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich
die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen:
www.beglec.com
JB SYSTEMS 24/36
®
BEDIENUNGSANLEITUNG
(max. 31/30 character style)
