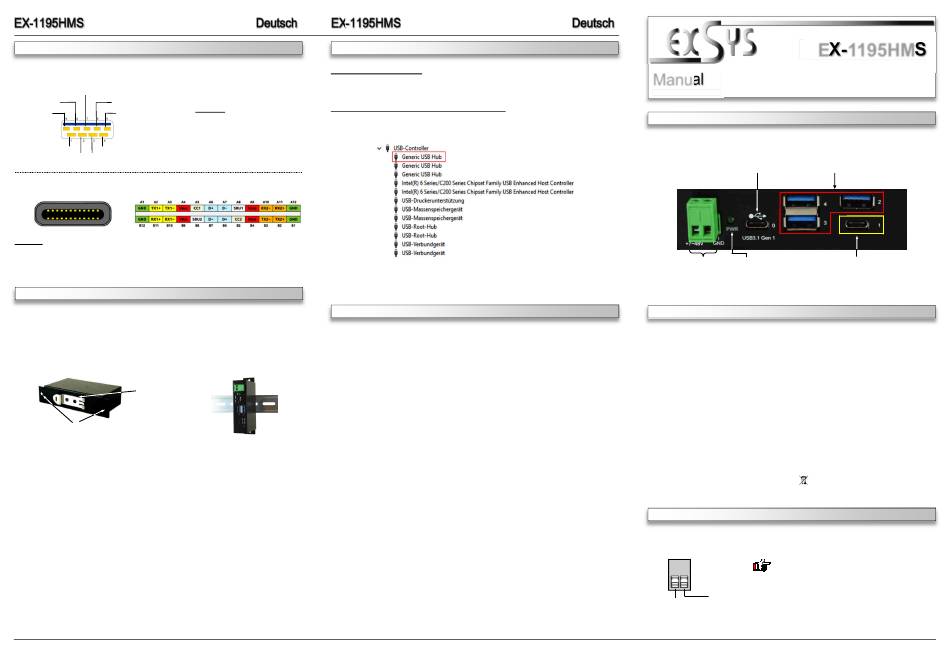

ANSCHLÜSSE
USB 3.1 (Gen1) A-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
USB 3.1 (Gen1) C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buch-
se gesteckt werden.
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1195HMS geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Installieren Sie die EX-1195HMS an die Wand oder mit dem mitgelieferten Din-Rail-Kit auf
eine Trägerschiene.
Din Rail Clips
Löcher für
Wandmontage
2.
Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem USB 3.0/3.1(Gen1) Upstream
C-Anschluss des Hubs.
3.
Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal Block des
Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0/3.1(Gen1)
Kabels mit der A-Buchse an Ihrem PC.
2
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1195HMS
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Achtung!
Stecker niemals
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgenden Eintrag
umgekehrt oder mit
sehen:
Gewalt einstecken.
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1195HMS richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1195HMS is a plug & play high-speed USB 3.0/3.1(Gen1) hub for 4 devices with 15KV
ESD Surge Protection. The EX-1195HMS provides three USB 3.0/3.1(Gen1) A-Ports and one
with USB 3.0/3.1(Gen1) C-Port for USB devices and one Upstream USB 3.0/3.1(Gen1) C-Port
to the PC. It uses data transfer rates up to 5Gbit per second. The EX-1195HMS design fully
utilize the Renesas chipset, which represents the latest in high speed USB interface technology.
It provides a secure and very high data transfer on each single port. Via a external power supply
it is possible to provide a maximum of 900mA on each USB port. Additionally it provides bus
powered or self powered mode. The EX-1195HMS is additionally equipped with a USB peak
power surge protection. The EX-1195HMS can installed to a wall or with the Din-Rail-Kit into a
19-inch rack.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
+7V - 48V T-Block:
3
EX-1195HMS
Manual
Vers. 1.0 / 21.04.17
1x USB 3.0/3.1(Gen1)
3x USB 3.0/3.1(Gen1)
Upstream C-Port
Downstream A-Port
7-48V for
Power LED
1x USB 3.0/3.1(Gen1)
Downstream C-Port
Self Power
USB 2.0, 3.0 & 3.1
All Operating Systems
3x USB 3.0/3.1(Gen1) A-Port, 2x USB 3.0/3.1(Gen1) C-Port
1x T-Block 7V-48V
EX-1195HMS, Manual, USB 3.1(Gen1) Cable, Din-Rail Kit
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!
Never connect power to GND, it will destroy
your Hardware!!!
GND (Ground)
+7V - 48V
