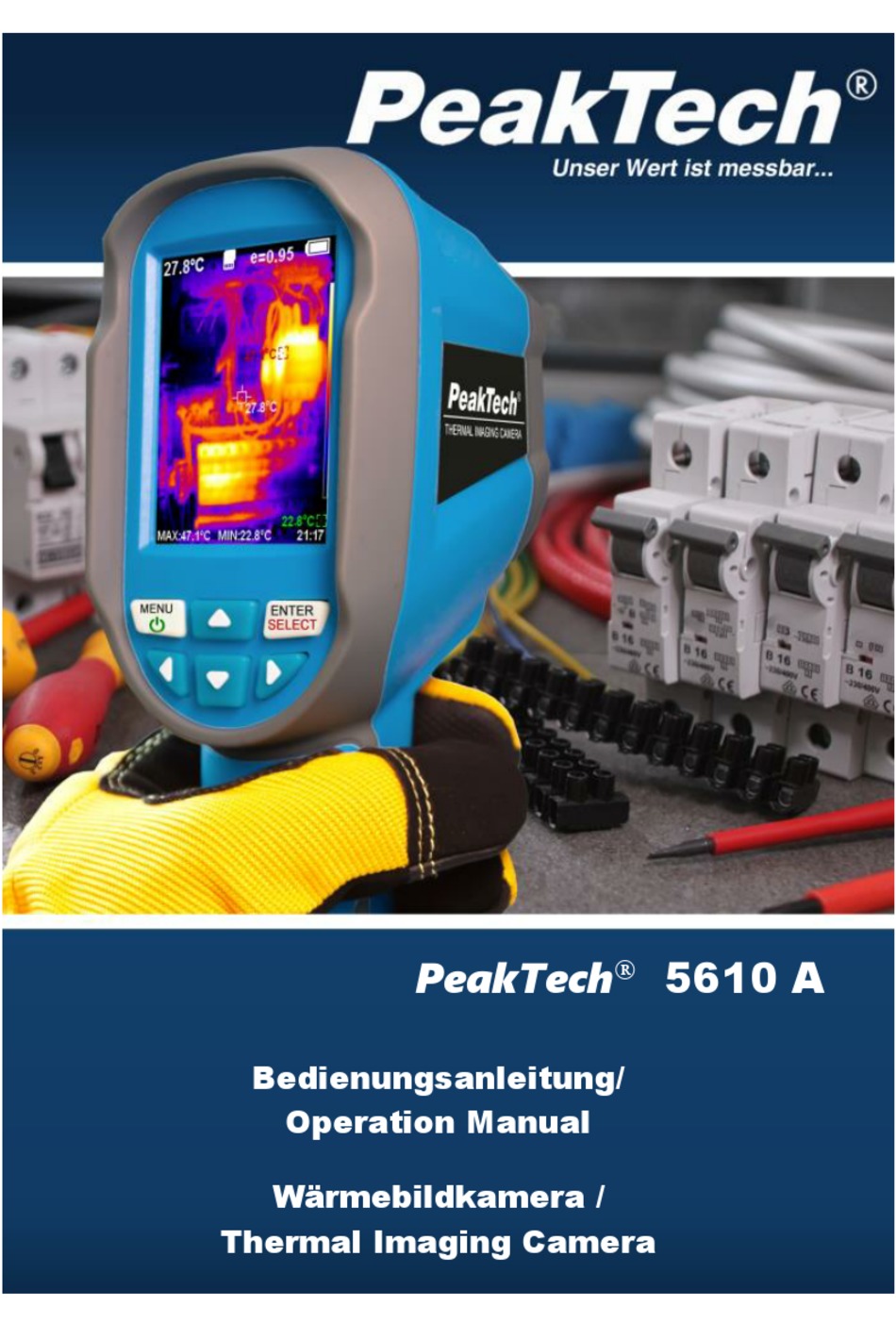

- Seite 1 5610 A PeakTech Bedienungsanleitung/ Operation Manual Wärmebildkamera / Thermal Imaging Camera...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät keinen extremen Temperaturen, direkter Sonnen- einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben Starke Erschütterungen des Gerätes vermeiden Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes... - Seite 3 2. Einführung Diese Serie von Wärmebildkameras bietet eine preiswerte Möglichkeit zur Fehlersuche an elektrischen Anlagen durch hohe Übergangswiderstände und die hierdurch entstehende Wärme, einfache Thermografie Suche Kältebrücken oder Wärmeverlusten in der Gebäudetechnik oder zur Wartung von Kühlanlagen Heizungssystemen. Nutzen Bildüberlagerung zwischen der integrierten Echtbildkamera und dem IR Wärmebildsensor zur genauen Ortung des Problems und speichern Sie aufgenommene Fotos und Wärmebilder zur späteren Weiterverarbeitung am PC.
- Seite 4 3. Bedienelemente...
- Seite 5 3.1. Kurzbeschreibung Drücken Sie die Menu-Taste für ca. 2 Sekunden und das Gerät wird eingeschaltet. Drücken Sie Menu Taste kurz, um in den Modus zur Einstellung der Grundfunktionen zu gelangen. Drücken Sie "▲" oder "▼" Taste, um durch das Menü zu blättern.
-
Seite 6: Tasten, Um Eine Palette
3.2. Hauptmenü des PeakTech 5610 A Menü Untermenü Beschreibung Aufrufen der gespeicherten Bilddateien auf dem Gerät. ▲ Nutzen ▼Tasten Bild auszuwählen und Select, um die Datei anzusehen. Erneut Select zum Zurückschalten und Menu zum verlassen. Umschalten der Farb-palette. ▲ Nutzen ▼Tasten, um eine Palette... - Seite 7 4. Messbetrieb Die gemessene Temperatur in der Mitte der Anzeige wird in der oberen linken Ecke des Bildschirms angezeigt. Die Einstellung des Strahlungskoeffizienten (Emissionsfaktor) wird in der rechten oberen Ecke des Bildschirms angezeigt. Bewegen Sie das Gerät, bis die Wärmequelle oder Kältebrücke mit der Mitte des Bildschirms übereinstimmt.
- Seite 8 Farbkontrast zwischen hoher Temperatur und niedriger Temperatur zu verbessern. Die „Eisen Rot“ und „Regenbogen-Farbpaletten“ bieten einen gemischten kontrastreichen Farbverlauf. Beispiel: Farbpaletten des P 5610 A 4.3. Bildvermischung Verwenden Sie das ausgerichtete, sichtbare Bild und überlagern Sie es mit einem Wärmebild.
- Seite 9 In Abhängigkeit von der Entfernung zum Messobjekt kann es zu einer Verschiebung von IR- zum Kamerabild kommen. Um dieser Verschiebung entgegenzuwirken, drücken Sie Menu, Bildregistrierung. Nun können Sie durch Gedrückthalten einer der vier Pfeiltasten eine manuelle Anpassung vornehmen. 4.4. Emissionsfaktor Der Emissionsfaktor eines Objektes beeinflusst das Messergebnis stark und kann von 0,01 bis 1,00 eingestellt werden.
-
Seite 10: Technische Daten
5. Technische Daten Modell P 5610 A Anzeige 7,0 cm (2,8“) Farb-TFT 220 x 160 Infrarotbild (35200 Pixel) Echtbildkamera 0,3 Megapixel Sichtfeld 27° x 35° Min. Fokusabstand 0,15 m Temp. 0,07°C Empfindlichkeit -20°C … +300°C Messbereich -4°F … + 572°F Genauigkeit +/-2,0% oder +/-2°C... -
Seite 11: Wartung Des Gerätes
6. Wartung des Gerätes Lagern oder betreiben Sie das Gerät bitte nicht an Orten, an denen das Gerät längere Zeit direktem Sonnenlicht ausgesetzt ist. Das Gerät darf nur von qualifiziertem Fachpersonal geöffnet und repariert werden. Reinigen Sie die empfindlichen Linsen nur mit einem Brillenputztuch oder nutzen Sie Druckluft zur Reinigung. - Seite 12 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 13 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 08/2019/Po./Ehr./Mi. -13-...
-
Seite 14: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community. Directives: 2014/30/EU (Electromagnetic Compatibility) Damages resulting from failure to observe the following safety precautions are exempt from any legal claims whatever. Do not subject the equipment to direct sunlight, extreme temperatures, extreme humidity or dampness Do not operate the equipment near strong magnetic fields (motors, transformers etc.) -
Seite 15: General Specifications
2. General specifications This series of thermal imagers offers a cost-effective way to troubleshoot electrical equipment through high contact resistances and the resulting heat, simple thermography for the search for cold spots or heat loss in building services or for the maintenance of cooling systems and heating systems. - Seite 16 3. Controls -16-...
- Seite 17 3.1 Product description Press the Menu button for approx. 2 seconds and the device will be switched on. Press Menu button briefly to enter the mode for setting the basic functions. Press "▲" or "▼" button to scroll through the menu. The border shows which function is currently selected.
- Seite 18 3.2. Main Menu PeakTech 5610 A Menu Sub menu Description Recall the stored image files from the device. Use the ▲ and ▼ buttons to select an image and enter to view the file. ◄ to switch back and Menu to exit.
- Seite 19 4. Measurement The measured temperature of the center of pixel is displayed in the upper left corner of display screen. The setting of radiation coefficient is also displayed in the upper right corner of display screen. Move the instrument until hot spot or cold spot coincides with the center of pixel.
- Seite 20 The "Iron Red" and "Rainbow color palettes" offer a mixed-contrast color gradient. Sample: Color Palettes of P 5610 A 4.3. Image mixing Use the aligned visible image and superimpose it with an infrared image. This image makes mixing easier understanding of the infrared image.
- Seite 21 4.4. Emissivity The emission factor of an object influences the measurement result massively and can be adjusted from 0.01 to 1.00. Many common measurement objects (such as wood, water, skin and textiles) have a matte surface and high infrared radiation, which is why the standard emission factor of this device is set to 0.95.
-
Seite 22: Technical Specifications
5. Technical Specifications Model P 5610 A 7,0cm (2,8“) LCD-TFT display Display Resolution of 220 x 160 infrared image (35200 Pixel) Resolution of 0,3 Megapixel visible image Fiel angle 35°×26° Shortest focal 0,5m distance Thermal sensitivity 0,07°C -20°C … +300°C Meas. -
Seite 23: General Maintenance
6. General Maintenance Do not store or operate the device in locations where the device will be exposed to direct sunlight for extended periods of time. The device may only be opened and repaired by qualified personnel. Only clean the sensitive lenses with a lens cleaning cloth or use compressed air for cleaning. - Seite 24 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
- Seite 25 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 08/2019/Po./Ehr./Mi. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
