Seite 30

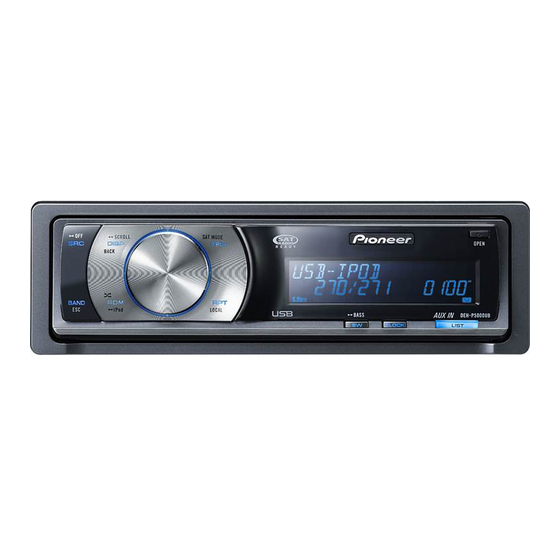

Inhalt Anschließen der Geräte Anschließen der Geräte ......1 Hinweise: • Wenn dieses Gerät in einem Auto eingebaut Anschluss des Stromkabels ........ 3 wird, as auf dem Zündschalter keine ACC Anschluss an einen getrennt erhältlichen (Zubehör)-Position hat, sollte die rote Leitung Leistungsverstärker ........
Seite 31
— Verwenden Sie eine Sicherung mit dem vorgeschriebenen Nennwert. — Schließen Sie das negative Lautsprecherkabel nie direkt an die Erdung an. — Bündeln Sie nie die negativen Kabeln mehrerer Lautsprecher. • Das Steuersignal wird über das blaue/weiße Kabel ausgegeben, wenn dieses Geräts eingeschaltet wird.
Anschließen der Geräte Anschluss des Stromkabels Hinweis: Je nach Art des Fahrzeugs besitzen 3* und 5* u. U. unterschiedliche Funktionen. Verbinden Sie in einem solchen Fall 2* mit 5* und 4* Antennenbuchse mit 3*. 15 cm Verbinden Sie Leitungen derselben Farbe miteinander.
Seite 33
AUX-Buchse (3,5 ø) Zur Verbindung mit 20 cm 1,5 m Zusatzausrüstung verwenden Sie ein USB-Kabel Ministeckerkabel. Für den Anschluss an das separat erhältliche USB-Gerät. 15 cm IP-BUS-Eingang Buchse für die verdrahtete Fernbedienung Dieses Produkt (Blau) Hier kann ein Drahtfernbedienungsadapter (getrennt erhältlich) angeschlossen werden. IP-BUS-Kabel Multi-CD-Player (getrennt erhältlich)
Anschließen der Geräte Anschluss an einen getrennt erhältlichen Leistungsverstärker Ausgang für vorderen Zusatzlautsprecher Ausgang für hintere Zusatzlautsprecher Dieses Produkt Subwoofer-Ausgang Blau/weiß An den Systemsteuerungs-Anschluss des Leistungsverstärkers (max. 300 mA, 12 V Gleichspannung) anschließen. Blau/weiß (7*) Blau/weiß (6*) An die die Autoantennenrelais-Steuerungsklemme anschließen (max.
Seite 35
Leistungsverstärker (getrennt erhältlich) Mit RCA-Kabeln verbinden (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) System-Fernbedienung Recht Links Vorderer Vorderer Lautsprecher Lautsprecher Hinterer Hinterer Lautsprecher Lautsprecher Subwoofer Subwoofer Bei Gebrauch des optionalen Verstärkers diese Anschlüsse vornehmen.
Anschließen der Geräte Bei Anschluss an einen Multikanalprozessor Rückwärtskamera Nicht benutzt Zu Video-Ausgang AV-Systemanzeige (z. B. AVX-7600) Video-Eingang 2 (getrennt erhältlich) (VIDEO 2/BACK CAMERA INPUT) 1,5 m Video-Eingang RCA-Kabel (VIDEO INPUT) (getrennt erhältlich) RCA-Kabel (mitgeliefert) RCA-Kabel Dieses Produkt (mit Multikanalprozessor mitgeliefert) 15 cm Video-Ausgang...
Anschluss und Installation der Lichtleiterkabel-Anschlussbox WARNUNG • Diese Einheit darf nicht an einer Stelle installiert werden, wo sie die Funktion von Sicherheitsvorrichtungen, wie z. B. von Airbags, beeinträchtigen könnte. Anderenfalls besteht bei Lichtleiterkabel einem Unfall die Gefahr tödlicher Verletzungen. • Diese Einheit darf nicht an einer Stelle installiert Installation der Lichtleiterkabel- werden, wo sie die Betätigung der Bremse behindern könnte.
Anschließen der Geräte Bei Gebrauch eines an die Videoausgangsbuchsen angeschlossenen Displays WARNUNG Das Display darf AUF KEINEN FALL an einer Stelle installiert werden, an der es vom Fahrer während der Fahrt eingesehen werden kann. Display mit RCA- Eingangsbuchsen Zu Video-Eingang Dieses Produkt 15 cm 1,5 m...
Bei Verbindung mit einer Rückwärtskamera Wenn dieses Produkt mit einen Rückwärtskamera verwendet ist, kann automatisch von der Bildanzeige auf die Rückwärtsbildanzeige umgeschaltet werden, indem Sie mit dem Schalthebel den Rückwärtsgang (R) einlegen. WARNUNG EINGANG IST NUR FÜR RÜCKWÄRTS- ODER SPIEGELBILD-RÜCKWÄRTSKAMERA ZU VER- WENDEN.
Einbau • Die Leitungen dürfen den in der folgenden Hinweise: Abbildung gezeigten Bereich nicht verdecken. • Überprüfen Sie alle Anschlüsse und Systeme, Dies ist erforderlich, damit die Verstärker frei bevor Sie das Gerät endgültig einbauen. Wärme abstrahlen können. • Verwenden Sie keine unautorisierten Teile. Die Verwendung von unautorisierten Teilen kann zu Diesen Bereich nicht verdecken.
DIN Einbau an der Vorderseite/Rückseite Ausbauen des Geräts 1. Ziehen Sie den Zierleistenring an der Ober- und Dieses Gerät kann entweder an der “Vorderseite” Unterseite nach außen, um den Ring zu (herkömmliche DIN Einbau an der Vorderseite) entfernen. Beim erneuten Anbringen des oder an der “Rückseite”...
Einbau DIN Einbau an der Rückseite Befestigung der Frontplatte 1. Ziehen Sie den Zierleistenring an der Ober- und Falls Sie nicht beabsichtigen, die Frontplatte Unterseite nach außen, um den Ring zu abzunehmen, kann sie mit den mitgelieferten entfernen. Beim erneuten Anbringen des Schrauben und Haltern befestigt werden.
