WIDERSTANDSMESSUNG

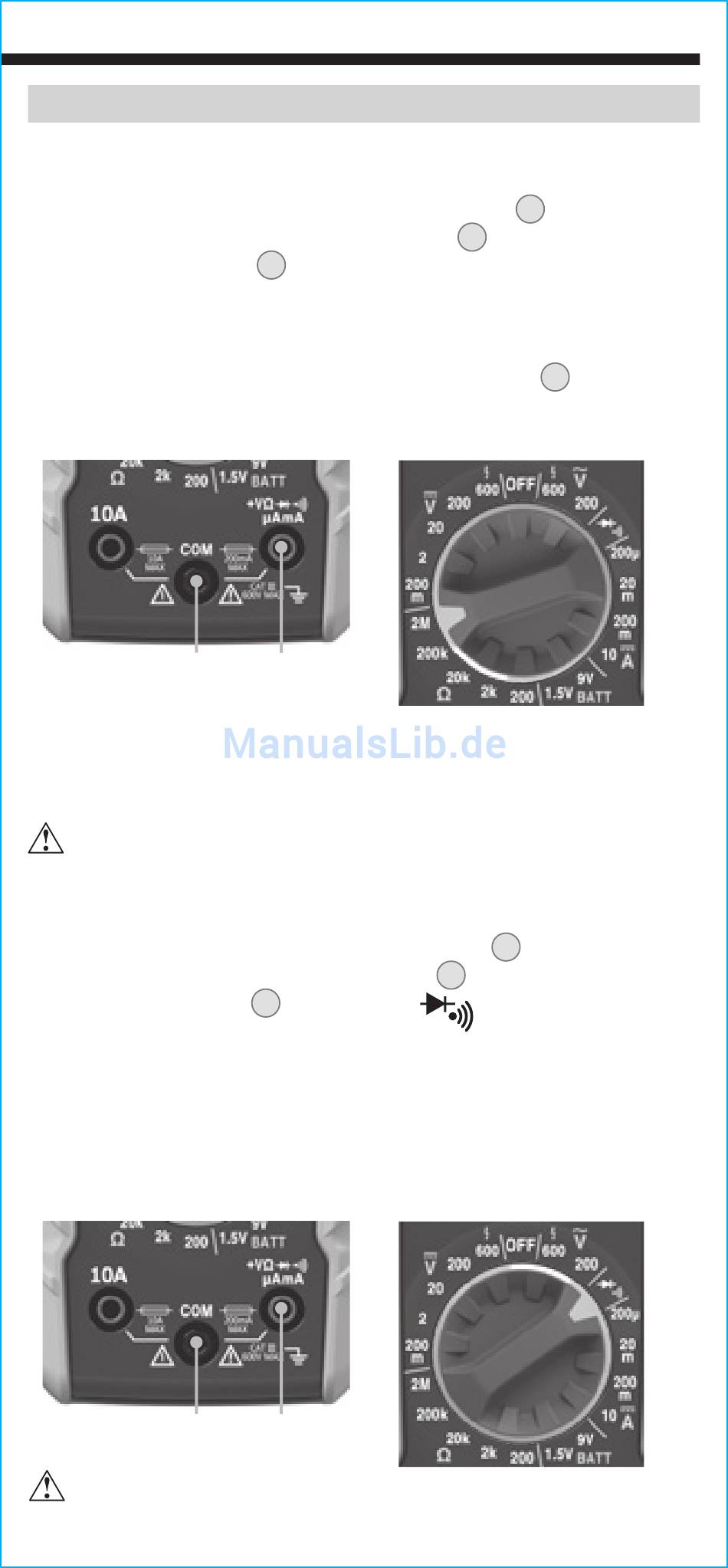

1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die höchste Ω-Einstellung (2 MΩ).
2. Machen Sie den Stromkreis spannungslos.
3. Zum Messen des Widerstands verbinden Sie die Messleitungen mit dem
Stromkreis und drehen Sie den Funktionswahlschalter 2 um eine Stufe
nach der anderen auf niedrigere Ω-Einstellungen, um Messungen mit
höherer Auflösung zu erhalten.
Schwarze
Leitung
HINWEIS: Sind die Messleitungen in einer Widerstandseinstellung offen
(nicht über einen Widerstand miteinander verbunden) oder wird ein defekter
Widerstand gemessen, zeigt das Display „OL" an. Das ist normal.
Versuchen Sie NIEMALS, den Widerstand eines aktiven
Stromkreises zu messen.
DURCHGANG
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die Stellung
2. Machen Sie den Stromkreis spannungslos.
3. Verbinden Sie den Leiter oder Stromkreis mit den Messleitungen, um
auf Durchgang zu prüfen. Beträgt der gemessene Widerstand weniger
als 100 Ω, ertönt ein akustisches Signal und im Display wird ein
Widerstandswert angezeigt, was bedeutet, dass Durchgang vorhanden
ist. Ist der Stromkreis offen, erscheint im Display „OL".
Schwarze
Leitung
Versuchen Sie NIEMALS, an einem aktiven Stromkreis
Durchgang zu messen.
BETRIEBSANLEITUNG
Rote
Leitung
Rote
Leitung
.
9
