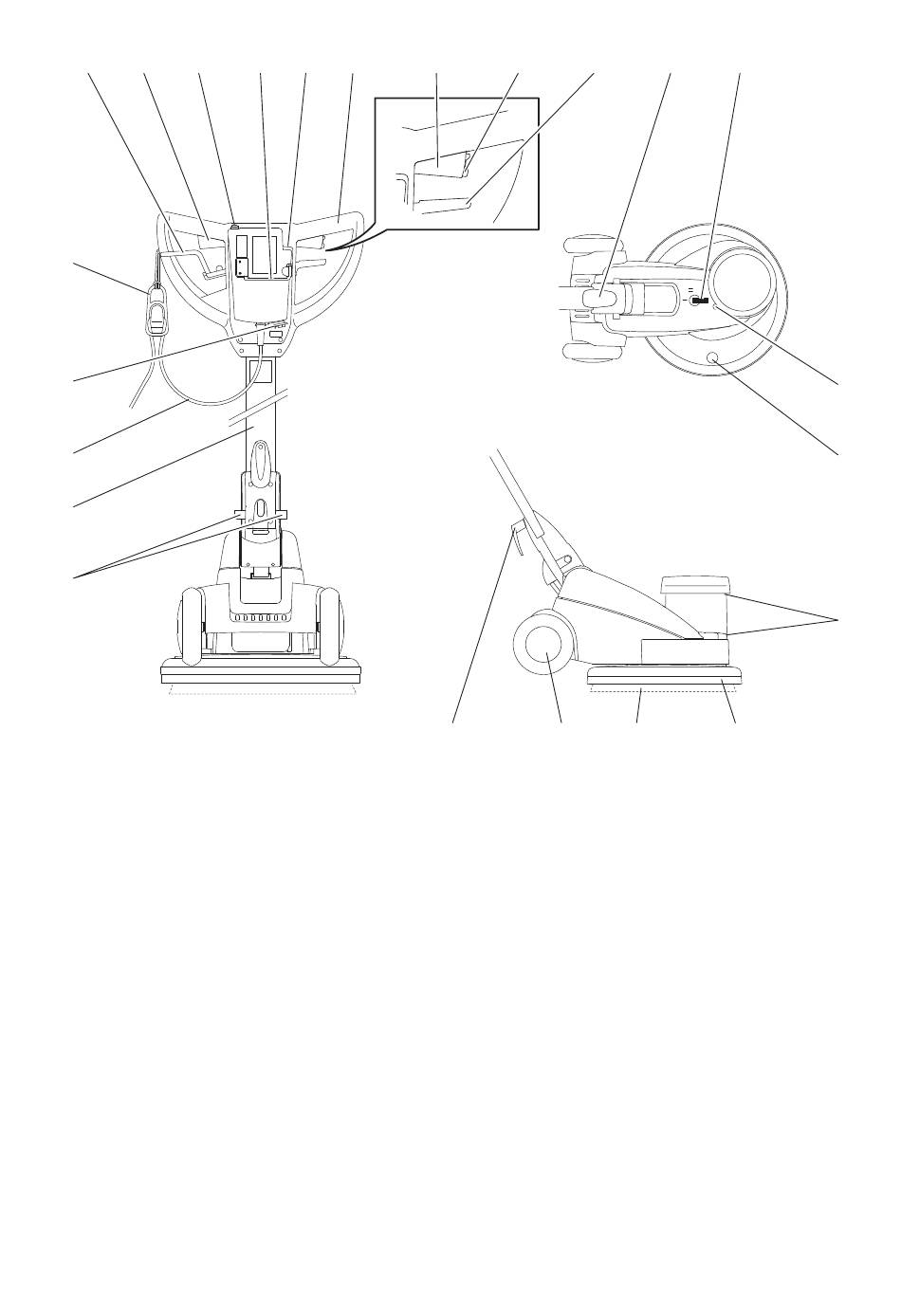

Schemat budowy

23 22 21
1
2
3
4
5
1 Kablowy uchwyt odciążający
2 Gniazdo maks. 700 W (z wyjątkiem modelu ergo-
disc 200/238) – do gniazda można podłączać wy-
łącznie zalecane akcesoria!
3 Kabel zasilania sieciowego
4 Ramię prowadzące
5 Uchwyt na urządzenie dodatkowe
6 Hak na kabel zasilający (nie we wszystkich wer-
sjach w wyposażeniu fabrycznym)
7 Koła
8 Akcesoria (szczotki, pady itp.)
9 Osłona szczotki
10 Wentylator silnika
11 Mocowanie zaworu spryskiwacza
12 Centralny wlot wody i środków do natryskiwania
13 Przełącznik 165/330 obrotów/min. (tylko w modelu
ergodisc duo)
14 Wgłębienie do przenoszenia (w celach transportu)
15 Dźwignia regulacji nachylenia ramienia prowadzą-
cego
16 Przycisk bezpieczeństwa
17 Dźwignia przełączania prawa strona (WŁĄCZ/WY-
ŁĄCZ silnik)
18 Rękojeść ramienia
19 Wskaźnik gniazda zasilania sieciowego (wtyczka
włożona do gniazda)
20 Uchwyt na akcesoria (do szczotek i padów)
21 Przycisk elektrycznego spryskiwacza (z wyjątkiem
modelu ergodisc 200/238)
222
20 19 18 17 16 15
6 7
22 Dźwignia przełączania lewa strona (WŁĄCZ/WY-
ŁĄCZ silnik)
23 Dźwignia sterująca spryskiwaczem mechanicznym
i dozowaniem wody ze zbiornika
14 13
8 9
12
11
10
