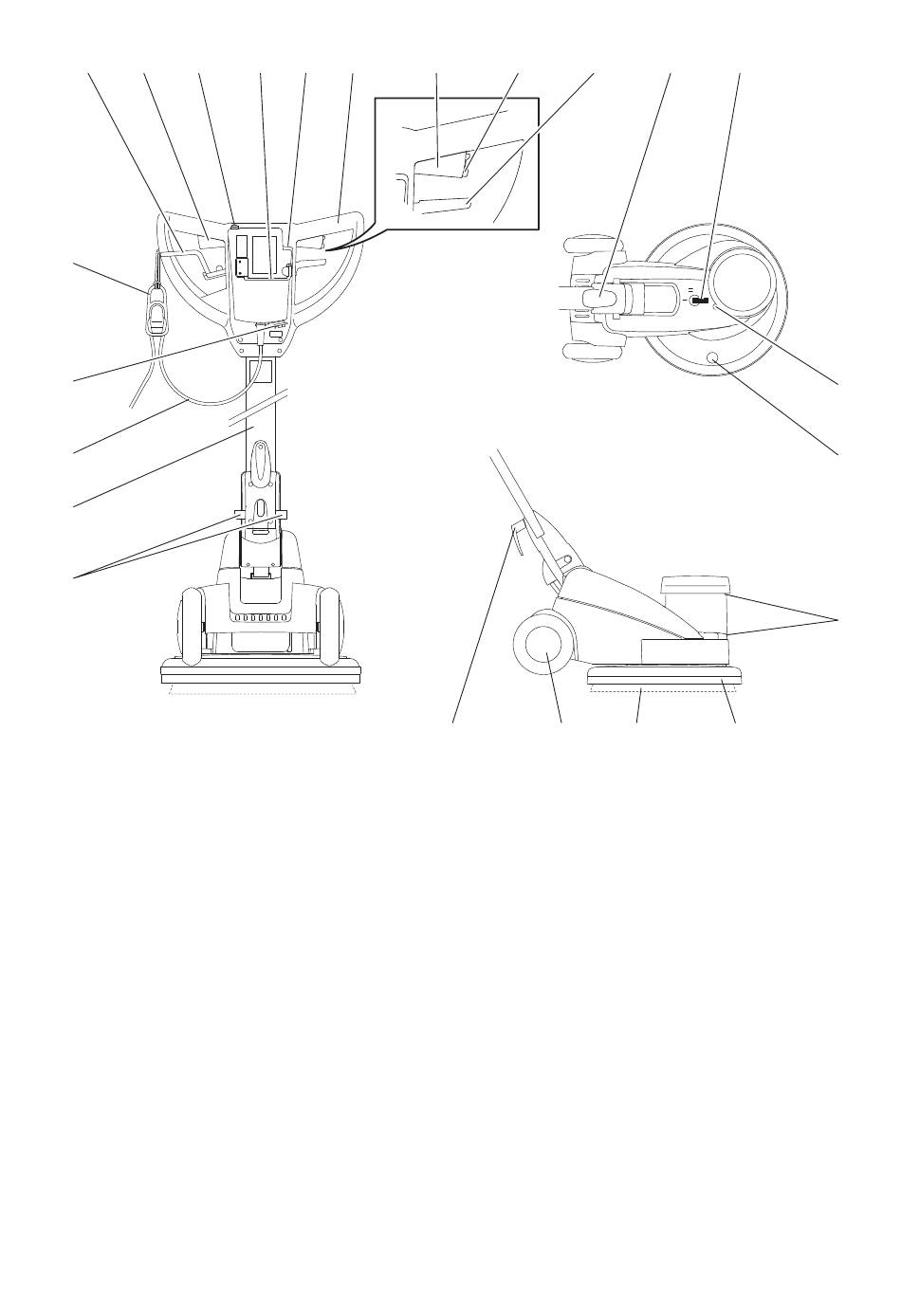

Szerkezeti áttekintés
23 22 21
1
2
3
4
5
1 Kábelfeszülés-mentesítő
2 Max. 700 W-os aljzat (nem használható az ergodisc
200/238-hoz) –Ehhez az aljzathoz csak az ajánlott
tartozékok használhatóak!
3 Hálózati kábel
4 Vezetőrúd
5 Kiegészítő készülék tartója
6 Kábelkampó (nem minden modellnél található meg
gyárilag)
7 Szállítókerekek
8 Szerszámok (kefék, párnák stb.)
9 Kefe fedél
10 Motorszellőztető
11 A szórószelep tartója
12 Központi víz- és szóróbemenet
13 Átkapcsoló 165/33 ford./perc (csak az ergodisc duo
készüléknél)
14 Fogantyú (a szállításhoz)
15 Állítókar a vezetőrúd dőlési szögének állításához
16 Biztonsági kapcsoló
17 Jobb oldali irányítókar (motor BE/KI)
18 Gépkar
19 A hálózati aljzat kijelzője (dugasz bedugva)
20 Szerszámtartó (kefékhez és párnákhoz)
21 Nyomógomb az elektromos szóróegységhez (az
ergodisc 200 / 238 modellnél nincs)
22 Bal oldali kapcsolókar (motor BE/KI)
154
20 19 18 17 16 15
6 7
23 A mechanikus szóróegység és a tartály vízkimene-
tének működtetőkarja
14 13
8 9
12
11
10
