Extremis MARINA COMBO Bedienungsanleitung Seite 58

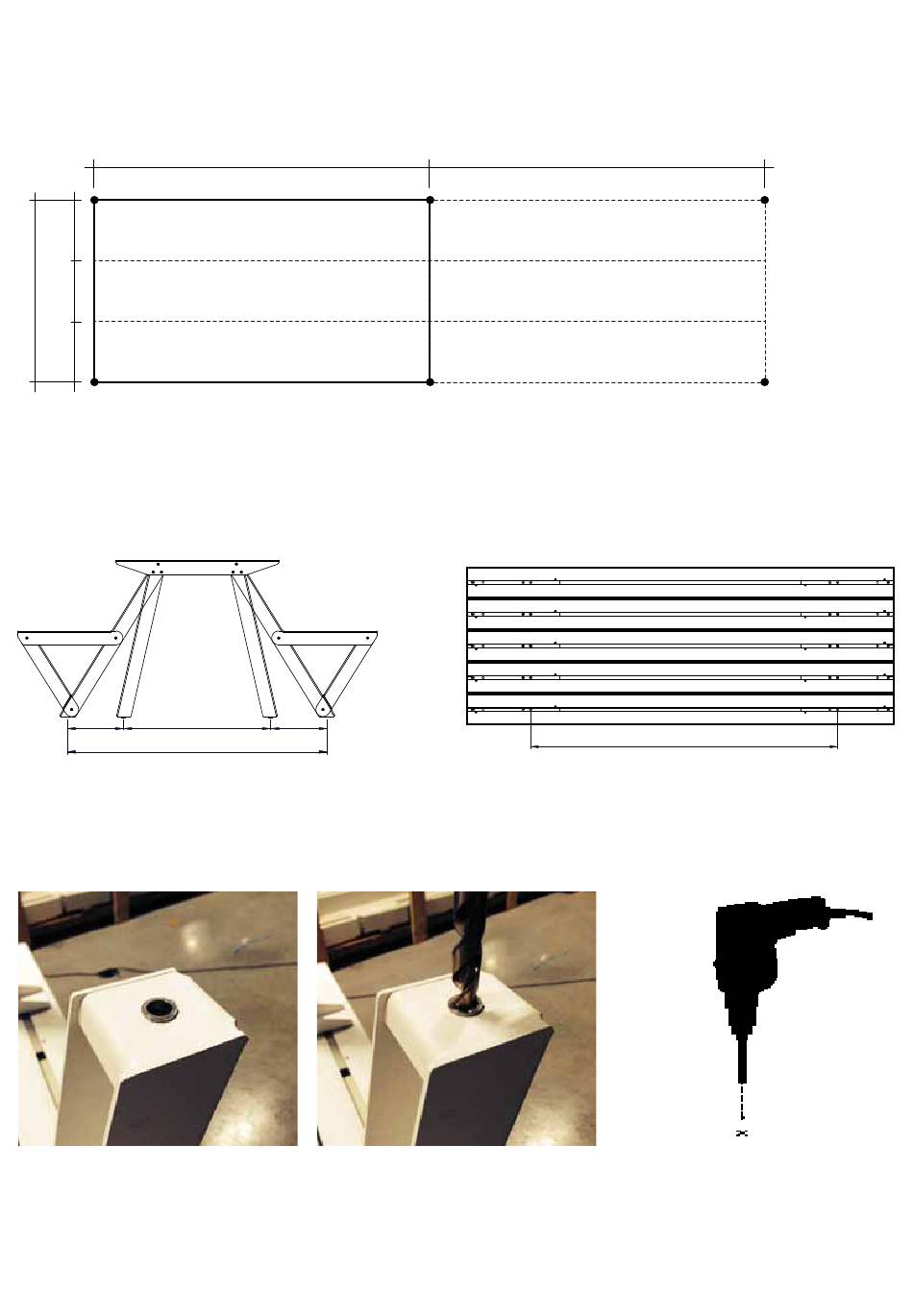

MONTAJE ANCLAJE AL SUELO
B2
B B1
B2
1. Dibuje en el suelo el sitio donde quiere colocar la mesa. Hay 2 puntos de fijación por pata (véase el dibujo arriba).
L = distancia entre las patas
B = anchura de las patas
B (5 perfiles) = 1100,50 mm
B (6 perfiles) = 1245,50 mm
B1 (5 perfiles) = 620 mm
B1 (6 perfiles) = 765 mm
Cuidado! En caso
posterior del anclaje al suelo,
hay una gran posibilidad de que
los insertos roscados todavía se
58 montaje anclaje al suelo
L
B
B2 (5 perfiles) = 240,25 mm
B2 (6 perfiles) = 240,25 mm
de pedido encuentren en las patas. Taladre
los insertos roscados mediante un
taladro ø12. Ahora continúe con los
pasos siguientes.
L
L
L = distancia entre las patas
2. Taladre agujeros de Ø12 en los
sitios marcados y meta en cada
uno de los agujeros un taquete
12x60.
