- Seite 1 BPC 1 Bedienungsanleitung Original-Bedienungsanleitung BD0096V0000DE0817S0 460 991-22 / 08.17...
-
Seite 2: Inhaltsverzeichnis
Bedienfeld ..................18 Lademeldungen ................19 4 Inbetriebnahme des BPC 1............20 BPC 1 einschalten ...............20 BPC 1 ausschalten ..............20 5 Mit BPC 1 arbeiten ...............21 Betriebsmodi des BPC 1 ..............21 Voraussetzung zum Batterieladen ..........23 Batterie aufladen ................23 Ladevorgang nach Unterbrechung fortsetzen ......25... - Seite 3 BPC 1 Inhaltsverzeichnis 6 Allgemeine Information..............27 Problemlösungen ................27 Pflege und Wartung ..............29 Entsorgung .................29 Technische Daten des BPC 1 ............30...
-
Seite 4: Zu Diesem Handbuch
Zu diesem Handbuch BPC 1 Lese-Einsatz 1 Zu diesem Handbuch Lese-Einsatz Dieses Handbuch enthält wichtige Informationen für die Bedienersicherheit. Lesen Sie das Handbuch komplett durch. Beachten Sie im Besonderen die ersten Seiten mit den Sicherheitsrichtlinien und Haftungsbedingungen. Sie dienen ausschließlich zum Schutz während der Arbeit mit dem Gerät. - Seite 5 13.08.2005 “in Verkehr gebracht” wurde. Wechselspannung Diese Kennzeichnung weist auf eine Wechselspannung hin. Wechselspannung bedeutet, dass die Polarität der elektrischen Spannung in regelmäßiger Wiederholung wechselt. Geräteschutz Das Gerät vor Flüssigkeiten wie Wasser, Öl oder Benzin schützen. Das BPC 1 ist nicht wasserdicht.
- Seite 6 BPC 1 Zu diesem Handbuch Kennzeichnung von Textteilen Schutzhandschuhe tragen. Schutzbrille tragen. Netzstecker ziehen. Handbuch beachten Diese Kennzeichnung weist darauf hin, dass das Handbuch stets verfügbar sein und gelesen werden muss.
-
Seite 7: Benutzerhinweis
Sicherheitshinweise 2.1.1 Sicherheitshinweise allgemein • Das BPC 1 ist ausschließlich für den Einsatz am Kfz bestimmt. Für den Einsatz des BPC 1 sind kfz-technische Kenntnisse des Nutzers und somit das Wissen über Gefahrenquellen und Risiken in der Werkstatt bzw. dem Kfz Voraussetzung. - Seite 8 Das BPC 1 vor harten Schlägen schützen und nicht fallen lassen. • Das BPC 1 nicht selbst öffnen. Das BPC 1 darf nur durch die von Hella Gutmann autorisierten Techniker geöffnet werden. Bei Beschädigung oder nicht erlaubten Eingriffen in das BPC 1 erlöschen die Garantie und die Gewährleistung.
-
Seite 9: Sicherheitsmaßnahmen Verletzungsgefahr
Das Fahrzeug gegen Wegrollen sichern. • Das Start/Stopp-System am Fahrzeug deaktivieren, um einen unkontrollierten Motorstart zu vermeiden. • Das BPC 1 von der Spannungsversorgung trennen, bevor die Polzangen (+) und (–) an die Batterie angeschlossen oder von der Batterie getrennt werden. 2.1.4 Sicherheitshinweise Hoch-/Netzspannung In elektrischen Anlagen treten sehr hohe Spannungen auf. -
Seite 10: Sicherheitsmaßnahmen Verätzung
Schmuckstücke und Uhren ablegen. • Nach Möglichkeit keine Werkzeuge aus Metall verwenden, um Funken oder Kurzschlüsse zu vermeiden. • Während des Ladevorgangs das BPC 1 niemals auf die Batterie stellen. 2.1.6 Sicherheitsmaßnahmen Verätzung Bei Beschädigung der Batterie besteht die Gefahr, dass es durch Austritt der Batteriesäure zu Verätzungen kommt. -
Seite 11: Haftungsausschluss
Ursachen für die aufgetretenen Fehler, die hier nicht alle aufgeführt werden können oder es gibt weitere Fehlerquellen, die bisher nicht entdeckt wurden. Die Fa. Hella Gutmann Solutions GmbH übernimmt keine Haftung für fehlgeschlagene oder überflüssige Reparaturarbeiten. Für die Verwendung von Daten und Informationen, die sich als falsch erweisen oder falsch dargestellt wurden sowie Fehler, die versehentlich bei der Zusammenstellung der Daten entstanden sind, übernimmt die Fa. -
Seite 12: Gerätebeschreibung
Batterietypen (WET-Batterie, GEL-Batterie, AGM-Batterie und LiFePO4- Batterie) in unterschiedlichen Zuständen ermöglichen ein effizientes und sicheres Aufladen der Batterie. Das BPC 1 besteht aus isolierendem Material und kann an der Wand befestigt werden. Nicht aufladbare oder eingefrorene Batterien dürfen nicht an das BPC 1... -
Seite 13: Lieferumfang
1. Das Anlieferungspaket auf äußerlich ordnungsgemäßen Zustand prüfen. Wenn äußerliche Transportschäden erkennbar sind, dann im Beisein des Zustellers das Anlieferungspaket öffnen und das BPC 1 auf verdeckte Beschädigungen prüfen. Alle Transportschäden des Anlieferungspakets und Beschädigungen des BPC 1 vom Zusteller mit einem Schadenprotokoll aufnehmen lassen. -

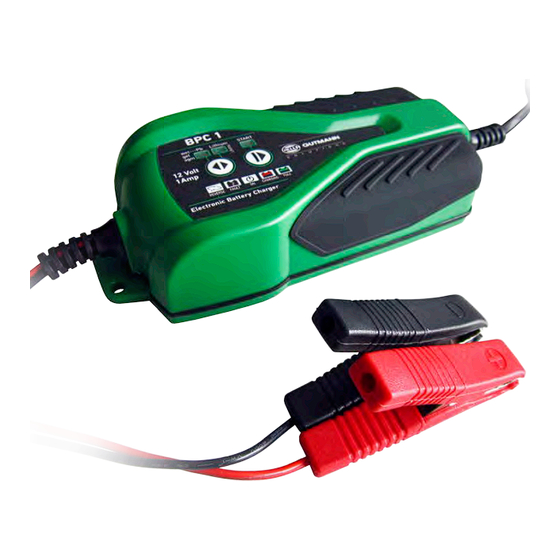

Seite 14: Beschreibung Bpc 1
Kurzschlussgefahr durch lose Teile im oder am BPC 1 Gefahr der Zerstörung von BPC 1 und/oder der Fahrzeug- Elektronik Das BPC 1 niemals in Betrieb nehmen, wenn lose Teile im oder am BPC 1 vermutet werden. Sofort den Hella Gutmann-Reparaturservice oder einen Hella Gutmann-Handelspartner benachrichtigen. - Seite 15 Die rote Polzange (+) wird an den Pluspol der Batterie angeschlossen. Polzange (–) Die schwarze Polzange (–) wird an den Minuspol der Batterie angeschlossen. Anschluss für das BPC 1 Über den Anschluss für das BPC 1 werden die Polzangen an das BPC 1 angeschlossen.
- Seite 16 Der schwarze Kabelschuh (–) wird an den Minuspol der Batterie angeschlossen. Anschluss für das BPC 1 Über den Anschluss für das BPC 1 werden die Kabelschuhe an das BPC 1 angeschlossen. Kabelschuh (+) Der rote Kabelschuh (+) wird an den Pluspol der Batterie...
-
Seite 17: Ladekurven
BPC 1 Gerätebeschreibung Ladekurven Ladekurven Die Ladekurven (Ladespannung und Ladestrom) der verschiedenen Batterietypen werden nachfolgend angezeigt: F F a a r r b b e e B B e e s s c c h h r r e e i i b b u u n n g g •... -
Seite 18: Bedienfeld
Lithium-Batterie (LiFePO4) Die rote Kontrollleuchte (LED) Pb oder Lithium zeigt an, welcher Batterietyp ausgewählt ist. Start-Taste Über kann der Ladevorgang im ausgewählten Betriebsmodus gestartet werden. Wenn das BPC 1 im ausgewählten Betriebsmodus arbeitet, dann leuchtet die rote Kontrollleuchte (LED) START. -
Seite 19: Lademeldungen
Kontrollleuchte (LED) zum Betriebszustand Die Kontrollleuchte (LED) ON zeigt den Betriebszustand des BPC 1 an. Wenn das BPC 1 eingeschaltet ist, dann leuchtet die Kontrollleuchte (LED) ON. Lademeldungen L L a a d d e e m m e e l l d d u u n n g g B B e e s s c c h h r r e e i i b b u u n n g g •... -
Seite 20: Inbetriebnahme Des Bpc 1
Um das BPC 1 einzuschalten, wie folgt vorgehen: • Den Netzstecker des BPC 1 in die Netzsteckdose einstecken. Die rote Kontrollleuchte (LED) ON ist an. Das BPC 1 ist eingeschaltet. BPC 1 ausschalten Um das BPC 1 auszuschalten, wie folgt vorgehen: •... -
Seite 21: Mit Bpc 1 Arbeiten
BPC 1 Mit BPC 1 arbeiten Betriebsmodi des BPC 1 5 Mit BPC 1 arbeiten Betriebsmodi des BPC 1 Folgende Betriebsmodi können über mit dem BPC 1 ausgewählt werden: HINWEIS Informationen zum eingebauten Batterietyp der Betriebsanleitung des Fahrzeugs entnehmen. Wenn es Unklarheiten hinsichtlich des eingebauten Batterietyps gibt, dann den Fachhandel oder eine Werkstatt kontaktieren. - Seite 22 Betriebsmodi des BPC 1 5.1.1 Ladephasen des BPC 1 Die Aufladung mit dem BPC 1 umfasst 9 Ladephasen: V V o o r r g g a a n n g g L L a a d d e e - -...
-
Seite 23: Voraussetzung Zum Batterieladen
Die Batterie-Anschlüsse des Fahrzeugs von der Batterie entfernen, bevor das BPC 1 in Betrieb genommen wird. Um das BPC 1 an eine Batterie anzuschließen und die Batterie zu laden, wie folgt vorgehen: 1. Die rote Polzange (+) an den Pluspol (+) der Batterie anschließen. - Seite 24 Batterie vollständig aufgeladen. Das BPC 1 schaltet in den Erhaltungsmodus (Der Wirkungsgrad wird hier konstant überwacht und die Batterie wird auf einem optimalen Ladepegel gehalten). 7. Die Polzangen (–) und (+) von der Batterie wie in Kapitel BPC 1 von der Batterie trennen (Seite 26) beschrieben abziehen. 5.3.1...
-
Seite 25: Ladevorgang Nach Unterbrechung Fortsetzen
Erhaltungsmodus (Der Wirkungsgrad wird hier konstant überwacht und die Batterie wird auf einem optimalen Ladepegel gehalten). 7. Die Kabelschuhe (–) und (+) von der Batterie wie in Kapitel BPC 1 von der Batterie trennen (Seite 26) beschrieben trennen. Ladevorgang nach Unterbrechung fortsetzen Wenn der Ladevorgang des BPC 1 absichtlich oder z.B. -
Seite 26: Bpc 1 Von Der Batterie Trennen
Erst wenn das BPC 1 von der Spannungsversorgung getrennt ist, dann kann das BPC 1 von der Batterie getrennt werden. Um das BPC 1 von der Batterie zu trennen, wie folgt vorgehen: 1. Das BPC 1 von der Spannungsversorgung trennen. -
Seite 27: Allgemeine Information
Batterie • Den Ladevorgang angeschlossen. wieder aufnehmen. • Polaritätsumkeh- rung Die Batterie hat eine zu • Das BPC 1 hohe Spannung (es wird ausschließlich für evtl. versucht, eine 24- 12-Volt-Batterien Volt-Batterie zu laden). benutzen. • Den Ladevorgang wieder aufnehmen. Die Batterie hat eine zu Ein Batterieladegerät... - Seite 28 BPC 1 Allgemeine Information Problemlösungen L L ö ö s s u u n n g g F F e e h h l l e e r r m m e e l l d d u u n n g g U U r r s s a a c c h h e e •...
-
Seite 29: Pflege Und Wartung
BPC 1 Allgemeine Information Pflege und Wartung Pflege und Wartung • Wie jedes Gerät muss auch das BPC 1 sorgfältig behandelt werden. • Das BPC 1 regelmäßig mit nicht aggressiven Reinigungsmitteln reinigen. • Handelsübliche Haushaltsreiniger in Verbindung mit einem angefeuchteten weichen Putztuch verwenden. -
Seite 30: Technische Daten Des Bpc 1
BPC 1 Allgemeine Information Technische Daten des BPC 1 Technische Daten des BPC 1 Allgemeine Daten Netzspannung 220-240 V Frequenz 50/60 Hz Ausgangsspannung 12 V 14,4 V Ladespannung 25 W Leistungsaufnahme Stromstärke Batterietypen Pb, Lithium (wählbar) Batterietypen WET, AGM, GEL, LiFePO4 (geeignet) Ladekapazität... - Seite 31 BPC 1 Notizen...
- Seite 32 HELLA GUTMANN SOLUTIONS GMBH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND Phone: +49 7668 9900–0 Fax: +49 7668 9900–3999 info@hella-gutmann.com www.hella-gutmann.com © 2017 HELLA GUTMANN SOLUTIONS GMBH 1 STUECK/PIECE(S) ���� ��� �������� 9XQ 460 991-221 Made in Germany...
