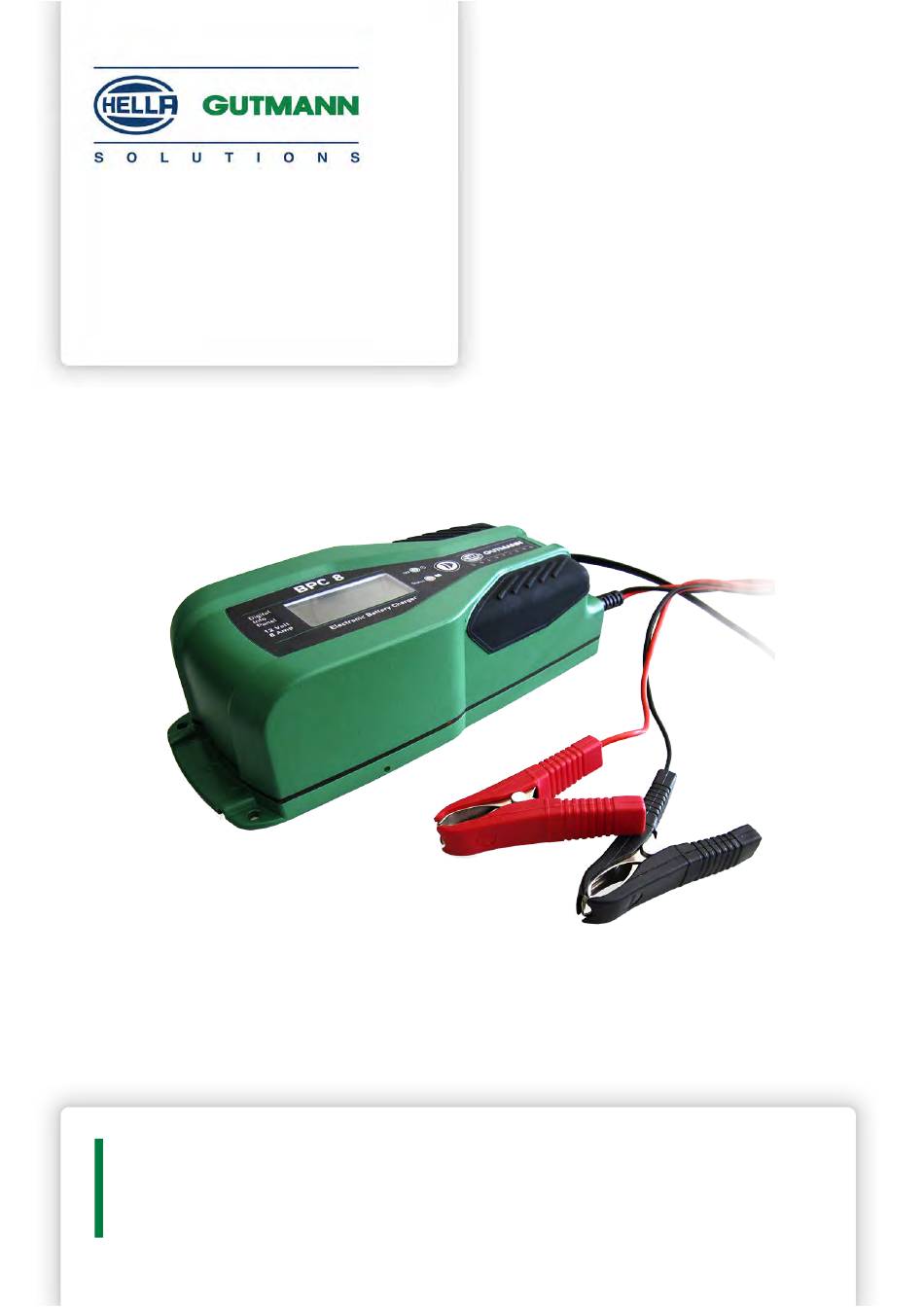

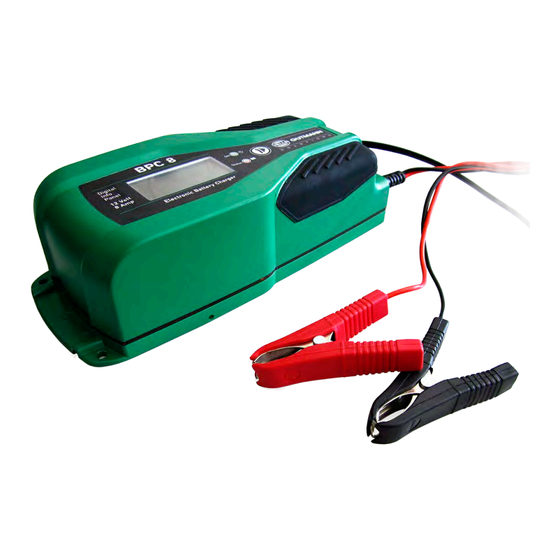

- Seite 1 BPC 8 Bedienungsanleitung Original-Bedienungsanleitung BD0094V0000DE0717S0 460 991-21 / 07.17...
-
Seite 2: Inhaltsverzeichnis
Bedienfeld ..................18 Lademeldungen ................19 4 Inbetriebnahme des BPC 8............20 BPC 8 einschalten ...............20 BPC 8 ausschalten ..............20 5 Mit BPC 8 arbeiten ...............21 Betriebsmodi des BPC 8 ..............21 Voraussetzung zum Batterieladen ..........23 Batterie aufladen ................24 Ladevorgang nach Unterbrechung fortsetzen ......26... - Seite 3 BPC 8 Inhaltsverzeichnis 6 Allgemeine Information..............28 Problemlösungen ................28 Pflege und Wartung ..............30 Entsorgung .................30 Technische Daten des BPC 8 ............31...
-
Seite 4: Zu Diesem Handbuch
Zu diesem Handbuch BPC 8 Lese-Einsatz 1 Zu diesem Handbuch Lese-Einsatz Dieses Handbuch enthält wichtige Informationen für die Bedienersicherheit. Lesen Sie das Handbuch komplett durch. Beachten Sie im Besonderen die ersten Seiten mit den Sicherheitsrichtlinien und Haftungsbedingungen. Sie dienen ausschließlich zum Schutz während der Arbeit mit dem Gerät. - Seite 5 13.08.2005 “in Verkehr gebracht” wurde. Wechselspannung Diese Kennzeichnung weist auf eine Wechselspannung hin. Wechselspannung bedeutet, dass die Polarität der elektrischen Spannung in regelmäßiger Wiederholung wechselt. Geräteschutz Das Gerät vor Flüssigkeiten wie Wasser, Öl oder Benzin schützen. Das BPC 8 ist nicht wasserdicht.
- Seite 6 BPC 8 Zu diesem Handbuch Kennzeichnung von Textteilen Schutzhandschuhe tragen. Schutzbrille tragen. Netzstecker ziehen. Handbuch beachten Diese Kennzeichnung weist darauf hin, dass das Handbuch stets verfügbar sein und gelesen werden muss.
-
Seite 7: Benutzerhinweis
Sicherheitshinweise 2.1.1 Sicherheitshinweise allgemein • Das BPC 8 ist ausschließlich für den Einsatz am Kfz bestimmt. Für den Einsatz des BPC 8 sind kfz-technische Kenntnisse des Nutzers und somit das Wissen über Gefahrenquellen und Risiken in der Werkstatt bzw. dem Kfz Voraussetzung. - Seite 8 Das BPC 8 vor harten Schlägen schützen und nicht fallen lassen. • Das BPC 8 nicht selbst öffnen. Das BPC 8 darf nur durch die von Hella Gutmann autorisierten Techniker geöffnet werden. Bei Beschädigung oder nicht erlaubten Eingriffen in das BPC 8 erlöschen die Garantie und die Gewährleistung.
-
Seite 9: Sicherheitsmaßnahmen Verletzungsgefahr
Das Fahrzeug gegen Wegrollen sichern. • Das Start/Stopp-System am Fahrzeug deaktivieren, um einen unkontrollierten Motorstart zu vermeiden. • Das BPC 8 von der Spannungsversorgung trennen, bevor die Polzangen (+) und (–) an die Batterie angeschlossen oder von der Batterie getrennt werden. 2.1.4 Sicherheitshinweise Hoch-/Netzspannung In elektrischen Anlagen treten sehr hohe Spannungen auf. -
Seite 10: Sicherheitsmaßnahmen Verätzung
Schmuckstücke und Uhren ablegen. • Nach Möglichkeit keine Werkzeuge aus Metall verwenden, um Funken oder Kurzschlüsse zu vermeiden. • Während des Ladevorgangs das BPC 8 niemals auf die Batterie stellen. 2.1.6 Sicherheitsmaßnahmen Verätzung Bei Beschädigung der Batterie besteht die Gefahr, dass es durch Austritt der Batteriesäure zu Verätzungen kommt. -
Seite 11: Haftungsausschluss
Ursachen für die aufgetretenen Fehler, die hier nicht alle aufgeführt werden können oder es gibt weitere Fehlerquellen, die bisher nicht entdeckt wurden. Die Fa. Hella Gutmann Solutions GmbH übernimmt keine Haftung für fehlgeschlagene oder überflüssige Reparaturarbeiten. Für die Verwendung von Daten und Informationen, die sich als falsch erweisen oder falsch dargestellt wurden sowie Fehler, die versehentlich bei der Zusammenstellung der Daten entstanden sind, übernimmt die Fa. -
Seite 12: Gerätebeschreibung
Batterietypen (WET-Batterie, GEL-Batterie und AGM-Batterie) in unterschiedlichen Zuständen ermöglichen ein effizientes und sicheres Aufladen der Batterie. Das LC-Display des BPC 8 zeigt dabei die Spannung, den Strom und die Fehlermeldungen an. Das BPC 8 besteht aus isolierendem Material und kann an der Wand befestigt werden. -
Seite 13: Lieferumfang
1. Das Anlieferungspaket auf äußerlich ordnungsgemäßen Zustand prüfen. Wenn äußerliche Transportschäden erkennbar sind, dann im Beisein des Zustellers das Anlieferungspaket öffnen und das BPC 8 auf verdeckte Beschädigungen prüfen. Alle Transportschäden des Anlieferungspakets und Beschädigungen des BPC 8 vom Zusteller mit einem Schadenprotokoll aufnehmen lassen. -
Seite 14: Beschreibung Bpc 8
Kurzschlussgefahr durch lose Teile im oder am BPC 8 Gefahr der Zerstörung von BPC 8 und/oder der Fahrzeug- Elektronik Das BPC 8 niemals in Betrieb nehmen, wenn lose Teile im oder am BPC 8 vermutet werden. Sofort den Hella Gutmann-Reparaturservice oder einen Hella Gutmann-Handelspartner benachrichtigen. - Seite 15 Die rote Polzange (+) wird an den Pluspol der Batterie angeschlossen. Polzange (–) Die schwarze Polzange (–) wird an den Minuspol der Batterie angeschlossen. Anschluss für das BPC 8 Über den Anschluss für das BPC 8 werden die Polzangen an das BPC 8 angeschlossen.
- Seite 16 Der schwarze Kabelschuh (–) wird an den Minuspol der Batterie angeschlossen. Anschluss für das BPC 8 Über den Anschluss für das BPC 8 werden die Kabelschuhe an das BPC 8 angeschlossen. Kabelschuh (+) Der rote Kabelschuh (+) wird an den Pluspol der Batterie...
-
Seite 17: Ladekurven
BPC 8 Gerätebeschreibung Ladekurven Ladekurven Die Ladekurven (Ladespannung und Ladestrom) der Blei-Säure-Batterien werden nachfolgend angezeigt: F F a a r r b b e e B B e e s s c c h h r r e e i i b b u u n n g g •... -
Seite 18: Bedienfeld
Das LC-Display zeigt die Spannung, den Betriebsmodus, den Ladezustand, die Fehlermeldungen und die Ladephasen an. Kontrollleuchte (LED) zum Betriebszustand Die grüne Kontrollleuchte (LED) ON zeigt den Betriebszustand des BPC 8 an. Wenn das BPC 8 eingeschaltet ist, dann leuchtet die grüne Kontrollleuchte (LED). -
Seite 19: Lademeldungen
B B e e z z e e i i c c h h n n u u n n g g Start/Stop-Taste Über können der Betriebsmodus des BPC 8 und der Batterietyp der eingebauten Batterie ausgewählt werden. Über kann der Ladevorgang im ausgewählten Betriebsmodus gestartet oder gestoppt werden. -
Seite 20: Inbetriebnahme Des Bpc 8
Um das BPC 8 einzuschalten, wie folgt vorgehen: • Den Netzstecker des BPC 8 in die Netzsteckdose einstecken. Die grüne Kontrollleuchte (LED) ON ist an. Das BPC 8 ist eingeschaltet. BPC 8 ausschalten Um das BPC 8 auszuschalten, wie folgt vorgehen: •... -
Seite 21: Mit Bpc 8 Arbeiten
BPC 8 Mit BPC 8 arbeiten Betriebsmodi des BPC 8 5 Mit BPC 8 arbeiten Betriebsmodi des BPC 8 Folgende Betriebsmodi können über mit dem BPC 8 ausgewählt werden: HINWEIS Informationen zum eingebauten Batterietyp der Betriebsanleitung des Fahrzeugs entnehmen. Wenn es Unklarheiten hinsichtlich des eingebauten Batterietyps gibt, dann den Fachhandel oder eine Werkstatt kontaktieren. - Seite 22 Arbeitsvorgängen am Fahrzeug statt. 5.1.1 Ladephasen des BPC 8 Die Aufladung mit dem BPC 8 umfasst 9 Ladephasen: V V o o r r g g a a n n g g L L a a d d e e - -...
-
Seite 23: Voraussetzung Zum Batterieladen
• Die Batterie wird nicht überladen. Voraussetzung zum Batterieladen Um die Batterie zu laden, Folgendes beachten: • Das BPC 8 ist von der Spannungsversorgung getrennt. • Der Anschluss des BPC 8 an die Batterie wird nur bei ausgeschalteter Zündung vorgenommen. -
Seite 24: Batterie Aufladen
Die Batterie-Anschlüsse des Fahrzeugs von der Batterie entfernen, bevor das BPC 8 in Betrieb genommen wird. Um das BPC 8 an eine Batterie anzuschließen und die Batterie zu laden, wie folgt vorgehen: 1. Die rote Polzange (+) an den Pluspol (+) der Batterie anschließen. - Seite 25 BPC 8 Mit BPC 8 arbeiten Batterie aufladen 7. Die Polzangen (–) und (+) von der Batterie wie in Kapitel BPC 8 von der Batterie trennen (Seite 26) beschrieben abziehen. 5.3.1 Kabelschuhe verwenden VORSICHT Abreißen des Netzsteckers und der Polzangen Verletzungsgefahr/Gefahr von Sachschäden...
-
Seite 26: Ladevorgang Nach Unterbrechung Fortsetzen
Erhaltungsmodus (Der Wirkungsgrad wird hier konstant überwacht und die Batterie wird auf einem optimalen Ladepegel gehalten). 7. Die Kabelschuhe (–) und (+) von der Batterie wie in Kapitel BPC 8 von der Batterie trennen (Seite 26) beschrieben trennen. Ladevorgang nach Unterbrechung fortsetzen Wenn der Ladevorgang des BPC 8 absichtlich oder z.B. -
Seite 27: Ladevorgang Abbrechen
Ladevorgang abbrechen oder stoppen.. Der Ladevorgang ist gestoppt. HINWEIS Es wird empfohlen, das BPC 8 von der Spannungsversorgung zu trennen und die Polzangen (+) und (–) von der Batterie abzuziehen. Wenn der Ladevorgang durch z.B. Stromausfall unterbrochen wurde, dann das Kapitel Ladevorgang nach Unterbrechung fortsetzen (Seite 26) beachten. -
Seite 28: Allgemeine Information
Spannung im Vergleich zur eingestellten Ladespannung (es wird evtl. versucht, eine 24-Volt- Batterie zu laden). Das BPC 8 ist defekt. Ggf. im Fachhandel eine neue Batterie kaufen. Die Batterie hat eine zu Ein Batterieladegerät hohe Ladekapazität. mit höherer Ladekapazität... - Seite 29 BPC 8 Allgemeine Information Problemlösungen L L ö ö s s u u n n g g F F e e h h l l e e r r m m e e l l d d u u n n g g...
-
Seite 30: Pflege Und Wartung
BPC 8 Allgemeine Information Pflege und Wartung Pflege und Wartung • Wie jedes Gerät muss auch das BPC 8 sorgfältig behandelt werden. • Das BPC 8 regelmäßig mit nicht aggressiven Reinigungsmitteln reinigen. • Handelsübliche Haushaltsreiniger in Verbindung mit einem angefeuchteten weichen Putztuch verwenden. -
Seite 31: Technische Daten Des Bpc 8
BPC 8 Allgemeine Information Technische Daten des BPC 8 Technische Daten des BPC 8 Allgemeine Daten Netzspannung 220-240 V Frequenz 50/60 Hz Ausgangsspannung 12 V Max. Ladespannung 14,8 V AGM / 14,4 V STD / 15,8 V REC 140 W... - Seite 32 HELLA GUTMANN SOLUTIONS GMBH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND Phone: +49 7668 9900–0 Fax: +49 7668 9900–3999 info@hella-gutmann.com www.hella-gutmann.com © 2017 HELLA GUTMANN SOLUTIONS GMBH 1 STUECK/PIECE(S) ���� ��� �������� 9XQ 460 991-211 Made in Germany...
