DIE BEDIENUNG
5
Ser.-Nr.
230 VAC
fehlt !
50/60 Hz
CAUTION
HANDMADE IN KASSEL - GERMANY
- TUNING
Abstimmanzeige. Die mittleren
beiden Balken bedeuten eine
genaue Abstimmung auf Sen-
dermitte.
Leuchtet außerdem zusätzlich
einer der beiden äußeren Bal-
ken, so liegt bereits eine gerin-
ge Verstimmung vor, die sich
jedoch klanglich nur unbedeu-
tend bemerkbar macht.
Leuchtet nur einer der äußeren
Balken, so liegt eine bedeuten-
de Verstimmung vor, die mit
dem Abstimmknopf oder der
AFC-Funktion korrigiert wer-
den sollte.
Lassen sich die mittleren Bal-
ken trotzdem nicht zum Leuch-
ten bringen, so ist das Signal
stark gestört. In diesem Fall
empfiehlt sich nach Gehör auf
minimale Störanteile abzustim-
men.
- STEREO / MONO
Ist das Gerät auf Mono einge-
stellt, leuchtet der MONO-
Schriftzug. Ist das Gerät auf
Stereo eingestellt, leuchtet
MONO nicht und nur wenn ein
Stereo-Sender in ausreichen-
der Qualität sendet, wird auf
die Wiedergabe und Anzeige
von Stereo umgeschaltet.
-SIGNAL
-Logarithmische Feldstärken-
Anzeige des empfangenen
Senders.
6
7
8
8
RESTEK
RESLINK
RESLINK
BAL. OUT R
UNBAL. OUT R
UNBAL. OUT L

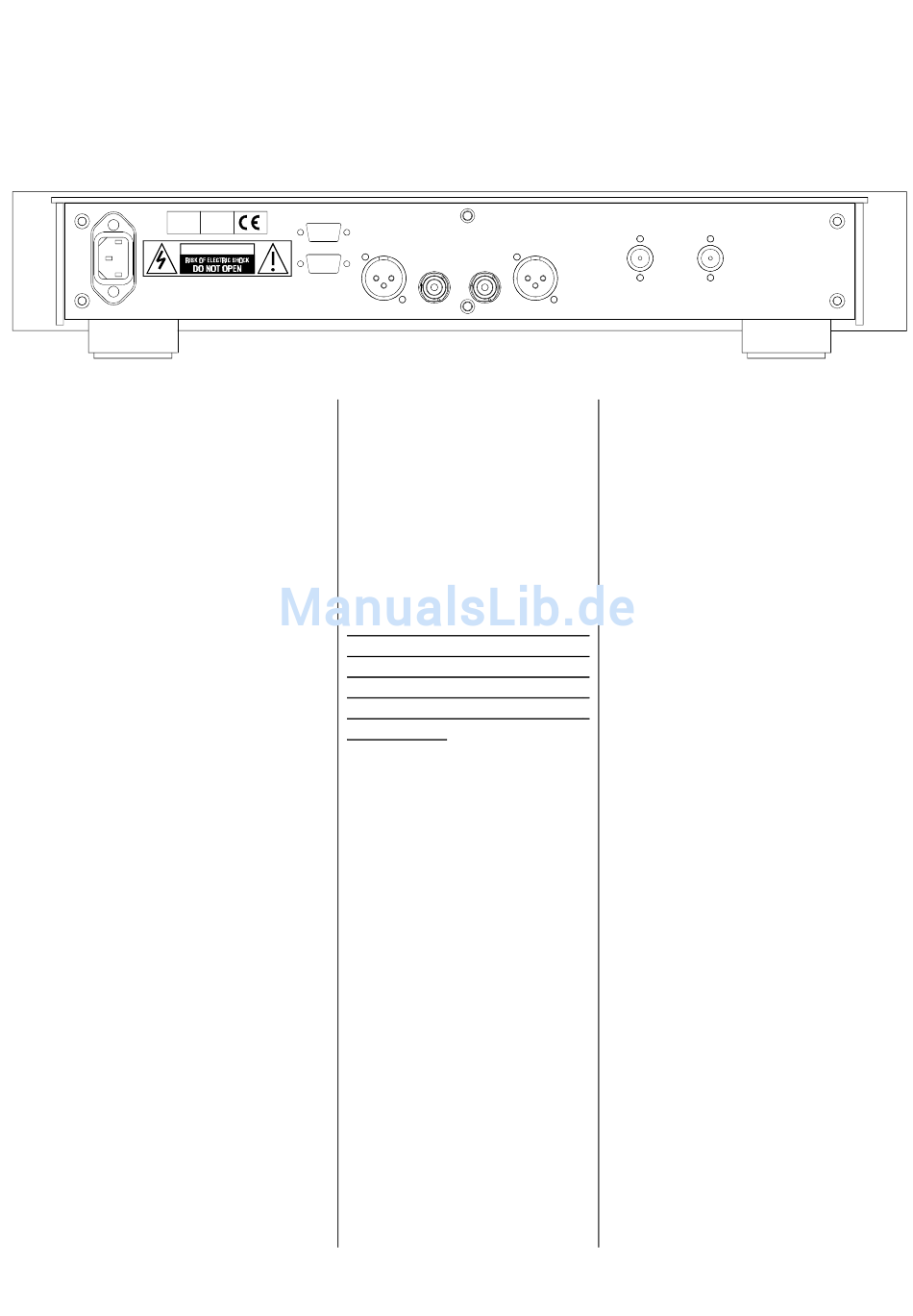

5 POWER
Anschlußbuchse zur Verbin-
dung mit dem Stromnetz.
Sollte es notwendig sein, die
innenliegende Sicherung zu
ersetzen, ziehen Sie bitte un-
bedingt den Netzstecker und
lassen die Sicherung von ei-
nem Fachmann ersetzen.
Beim Inbetriebnehmen muß
darauf geachtet werden, daß
der Stecker erst mit dem Netz
verbunden wird, wenn alle Ver-
bindungen am CD-Player her-
gestellt sind.
6 RESLINK
Diese zwei Anschlüsse dienen
zur Verbindung zum Vorver-
stärker EDITOR aus der neu-
e n
G e n e r a t i o n
RESTEK-Geräten. Derzeit
können Sie mit Hilfe dieser
Verbindung verschiedene
Funktionen synchron für alle
Geräte einstellen, z.B. be-
stimmt man am Tuner die Dis-
playhelligkeit für alle oder der
Vorverstärker kann für alle die
Einschaltbedingungen festle-
gen.
7
7
ERGO
ANT. A
BAL. OUT L
7 BAL. OUTPUT
An diesen Ausgängen steht ein
symmetrisches Ausgangssi-
gnal zur Verfügung, das zum
Betrieb des FM-Tuners an dem
Vorverstärker oder an Geräten
der professionellen Studio-
Technik geeignet ist.
PIN 1 = Masse
PIN 2 = Signal (ϕ=0°)
PIN 3 = Signal (ϕ=180°)
8 UNBAL. OUTPUT
Dies sind die Standard-Aus-
gänge zum Anschluß an einen
Vorverstärker in unsymmetri-
scher Beschaltung.
9 ANTENNA
v o n
An diese Buchsen werden die
Antennenkabel angeschlos-
sen.
9
ANT. B
