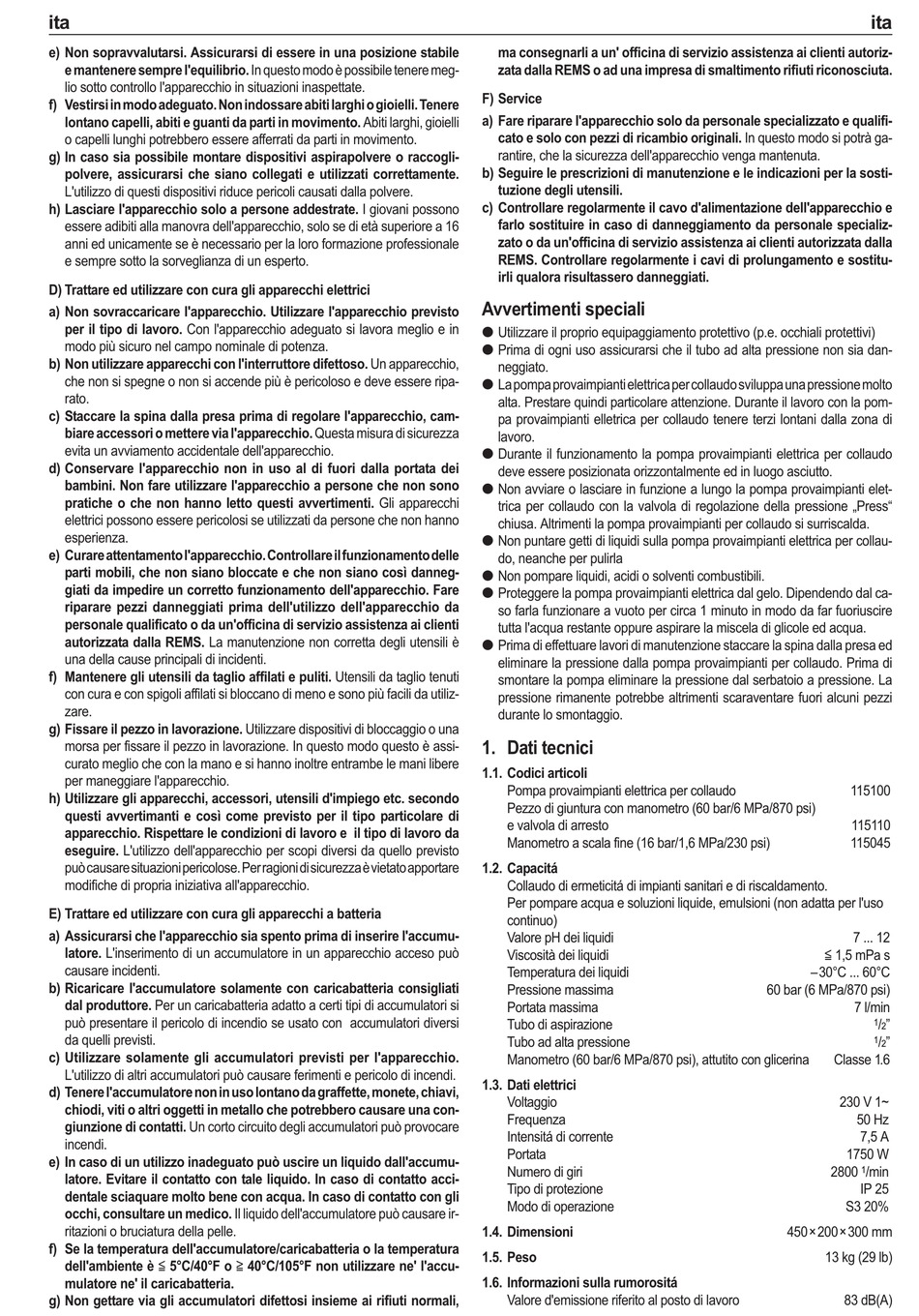

Dati Tecnici - REMS E-push Betriebsanleitung

ita
e) Non sopravvalutarsi. Assicurarsi di essere in una posizione stabile
e mantenere sempre l'equilibrio. In questo modo è possibile tenere meg-
lio sotto controllo l'apparecchio in situazioni inaspettate.
f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere
lontano capelli, abiti e guanti da parti in movimento. Abiti larghi, gioielli
o capelli lunghi potrebbero essere afferrati da parti in movimento.
g) In caso sia possibile montare dispositivi aspirapolvere o raccogli-
polvere, assicurarsi che siano collegati e utilizzati correttamente.
L'utilizzo di questi dispositivi riduce pericoli causati dalla polvere.
h) Lasciare l'apparecchio solo a persone addestrate. I giovani possono
essere adibiti alla manovra dell'apparecchio, solo se di età superiore a 16
anni ed unicamente se è necessario per la loro formazione professionale
e sempre sotto la sorveglianza di un esperto.
D) Trattare ed utilizzare con cura gli apparecchi elettrici
a) Non sovraccaricare l'apparecchio. Utilizzare l'apparecchio previsto
per il tipo di lavoro. Con l'apparecchio adeguato si lavora meglio e in
modo più sicuro nel campo nominale di potenza.
b) Non utilizzare apparecchi con l'interruttore difettoso. Un apparecchio,
che non si spegne o non si accende più è pericoloso e deve essere ripa-
rato.
c) Staccare la spina dalla presa prima di regolare l'apparecchio, cam-
biare accessori o mettere via l'apparecchio. Questa misura di sicurezza
evita un avviamento accidentale dell'apparecchio.
d) Conservare l'apparecchio non in uso al di fuori dalla portata dei
bambini. Non fare utilizzare l'apparecchio a persone che non sono
pratiche o che non hanno letto questi avvertimenti. Gli apparecchi
elettrici possono essere pericolosi se utilizzati da persone che non hanno
esperienza.
e) Curare attentamento l'apparecchio. Controllare il funzionamento delle
parti mobili, che non siano bloccate e che non siano così danneg-
giati da impedire un corretto funzionamento dell'apparecchio. Fare
riparare pezzi danneggiati prima dell'utilizzo dell'apparecchio da
personale qualificato o da un'officina di servizio assistenza ai clienti
autorizzata dalla REMS. La manutenzione non corretta degli utensili è
una della cause principali di incidenti.
f) Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio tenuti
con cura e con spigoli affilati si bloccano di meno e sono più facili da utiliz-
zare.
g) Fissare il pezzo in lavorazione. Utilizzare dispositivi di bloccaggio o una
morsa per fissare il pezzo in lavorazione. In questo modo questo è assi-
curato meglio che con la mano e si hanno inoltre entrambe le mani libere
per maneggiare l'apparecchio.
h) Utilizzare gli apparecchi, accessori, utensili d'impiego etc. secondo
questi avvertimanti e così come previsto per il tipo particolare di
apparecchio. Rispettare le condizioni di lavoro e il tipo di lavoro da
eseguire. L'utilizzo dell'apparecchio per scopi diversi da quello previsto
può causare situazioni pericolose. Per ragioni di sicurezza è vietato apportare
modifiche di propria iniziativa all'apparecchio.
E) Trattare ed utilizzare con cura gli apparecchi a batteria
a) Assicurarsi che l'apparecchio sia spento prima di inserire l'accumu-
latore. L'inserimento di un accumulatore in un apparecchio acceso può
causare incidenti.
b) Ricaricare l'accumulatore solamente con caricabatteria consigliati
dal produttore. Per un caricabatteria adatto a certi tipi di accumulatori si
può presentare il pericolo di incendio se usato con accumulatori diversi
da quelli previsti.
c) Utilizzare solamente gli accumulatori previsti per l'apparecchio.
L'utilizzo di altri accumulatori può causare ferimenti e pericolo di incendi.
d) Tenere l'accumulatore non in uso lontano da graffette, monete, chiavi,
chiodi, viti o altri oggetti in metallo che potrebbero causare una con-
giunzione di contatti. Un corto circuito degli accumulatori può provocare
incendi.
e) In caso di un utilizzo inadeguato può uscire un liquido dall'accumu-
latore. Evitare il contatto con tale liquido. In caso di contatto acci-
dentale sciaquare molto bene con acqua. In caso di contatto con gli
occhi, consultare un medico. Il liquido dell'accumulatore può causare ir-
ritazioni o bruciatura della pelle.
f) Se la temperatura dell'accumulatore/caricabatteria o la temperatura
dell'ambiente è 5°C/40°F o
mulatore ne' il caricabatteria.
g) Non gettare via gli accumulatori difettosi insieme ai rifiuti normali,
40°C/105°F non utilizzare ne' l'accu-
ma consegnarli a un' officina di servizio assistenza ai clienti autoriz-
zata dalla REMS o ad una impresa di smaltimento rifiuti riconosciuta.
F) Service
a) Fare riparare l'apparecchio solo da personale specializzato e qualifi-
cato e solo con pezzi di ricambio originali. In questo modo si potrà ga-
rantire, che la sicurezza dell'apparecchio venga mantenuta.
b) Seguire le prescrizioni di manutenzione e le indicazioni per la sosti-
tuzione degli utensili.
c) Controllare regolarmente il cavo d'alimentazione dell'apparecchio e
farlo sostituire in caso di danneggiamento da personale specializ-
zato o da un'officina di servizio assistenza ai clienti autorizzata dalla
REMS. Controllare regolarmente i cavi di prolungamento e sostitu-
irli qualora risultassero danneggiati.
Avvertimenti speciali
• Utilizzare il proprio equipaggiamento protettivo (p.e. occhiali protettivi)
• Prima di ogni uso assicurarsi che il tubo ad alta pressione non sia dan-
neggiato.
• La pompa provaimpianti elettrica per collaudo sviluppa una pressione molto
alta. Prestare quindi particolare attenzione. Durante il lavoro con la pom-
pa provaimpianti elletrica per collaudo tenere terzi lontani dalla zona di
lavoro.
• Durante il funzionamento la pompa provaimpianti elettrica per collaudo
deve essere posizionata orizzontalmente ed in luogo asciutto.
• Non avviare o lasciare in funzione a lungo la pompa provaimpianti elet-
trica per collaudo con la valvola di regolazione della pressione „Press"
chiusa. Altrimenti la pompa provaimpianti per collaudo si surriscalda.
• Non puntare getti di liquidi sulla pompa provaimpianti elettrica per collau-
do, neanche per pulirla
• Non pompare liquidi, acidi o solventi combustibili.
• Proteggere la pompa provaimpianti elettrica dal gelo. Dipendendo dal ca-
so farla funzionare a vuoto per circa 1 minuto in modo da far fuoriuscire
tutta l'acqua restante oppure aspirare la miscela di glicole ed acqua.
• Prima di effettuare lavori di manutenzione staccare la spina dalla presa ed
eliminare la pressione dalla pompa provaimpianti per collaudo. Prima di
smontare la pompa eliminare la pressione dal serbatoio a pressione. La
pressione rimanente potrebbe altrimenti scaraventare fuori alcuni pezzi
durante lo smontaggio.

1. Dati tecnici

1.1. Codici articoli
Pompa provaimpianti elettrica per collaudo
Pezzo di giuntura con manometro (60 bar/6 MPa/870 psi)
e valvola di arresto
Manometro a scala fine (16 bar/1,6 MPa/230 psi)
1.2. Capacitá
Collaudo di ermeticitá di impianti sanitari e di riscaldamento.
Per pompare acqua e soluzioni liquide, emulsioni (non adatta per l'uso
continuo)
Valore pH dei liquidi
Viscosità dei liquidi
Temperatura dei liquidi
Pressione massima
Portata massima
Tubo di aspirazione
Tubo ad alta pressione
Manometro (60 bar/6 MPa/870 psi), attutito con glicerina
1.3. Dati elettrici
Voltaggio
Frequenza
Intensitá di corrente
Portata
Numero di giri
Tipo di protezione
Modo di operazione
1.4. Dimensioni
1.5. Peso
1.6. Informazioni sulla rumorositá
Valore d'emissione riferito al posto di lavoro
ita
115100
115110
115045
7 ... 12
1,5 mPa s
–30°C ... 60°C
60 bar (6 MPa/870 psi)
7 l/min
1 / "
2
1 / "
2
Classe 1.6
230 V 1~
50 Hz
7,5 A
1750 W
2800 1 /min
IP 25
S3 20%
450×200×300 mm
13 kg (29 lb)
83 dB(A)
