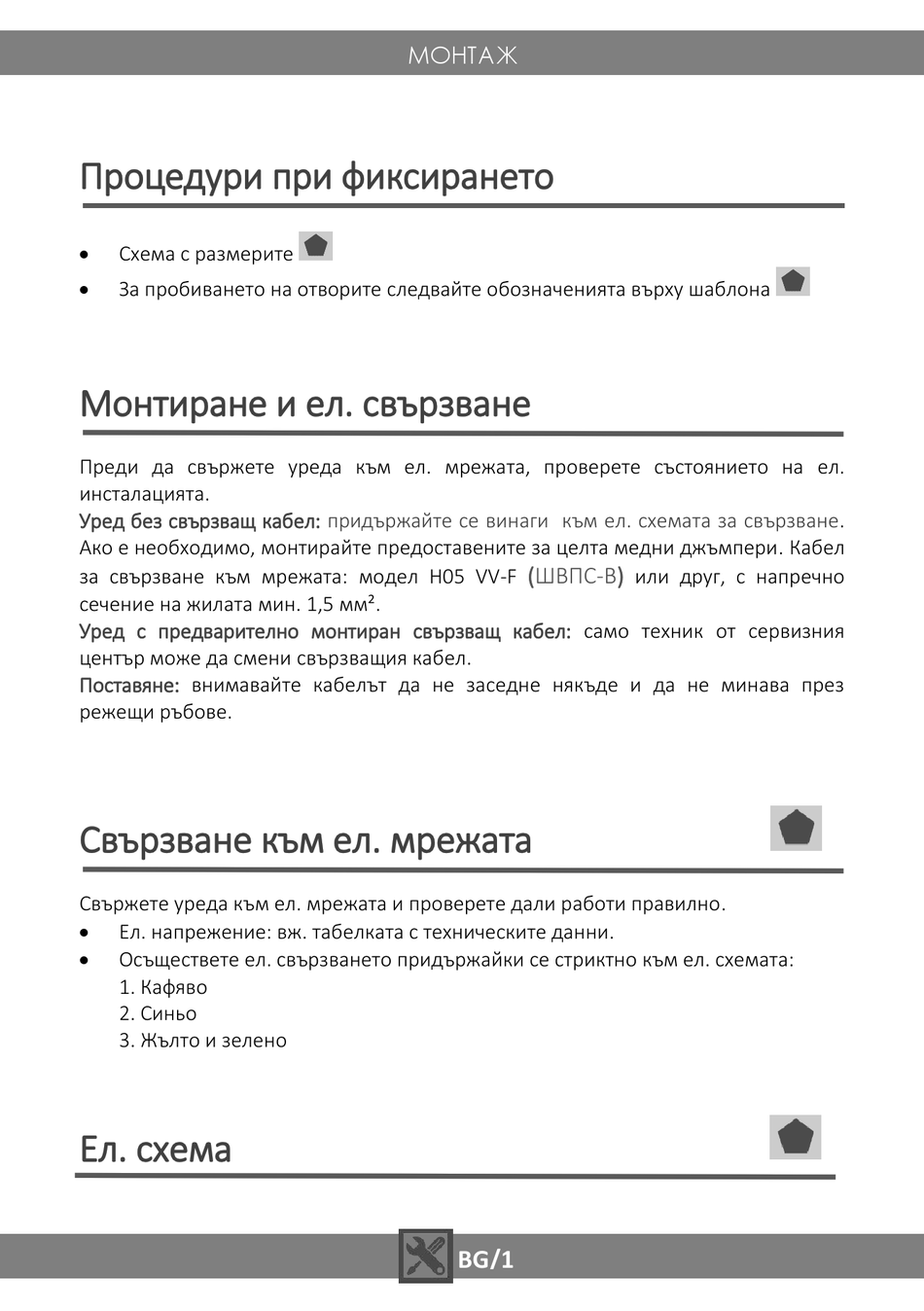

Pyramis Raggio Anleitung Seite 57

Процедури при фиксирането

Схема с размерите

За пробиването на отворите следвайте обозначенията върху шаблона
Монтиране и ел. свързване
Преди да свържете уреда към ел. мрежата, проверете състоянието на ел.
инсталацията.
Уред без свързващ кабел: придържайте се винаги към ел. схемата за
Ако е необходимо, монтирайте предоставените за целта медни джъмпери. Кабел
за свързване към мрежата: модел H05 VV-F
сечение на жилата мин. 1,5 мм².
Уред с предварително монтиран свързващ кабел:
център може да смени свързващия кабел.
Поставяне: внимавайте кабелът да не заседне някъде и да не минава през
режещи ръбове.
Свързване към ел. мрежата
Свържете уреда към ел. мрежата и проверете дали работи правилно.

Ел. напрежение: вж. табелката с техническите данни.

Осъществете ел. свързването придържайки се стриктно към ел. схемата:
1. Кафяво
2. Синьо
3. Жълто и зелено
Ел. схема
МОНТАЖ
(ШВПС-В)
BG/1
свързване.
или друг, с напречно
само техник от сервизния
